BKM-15R との接続
• モニターの MAINPOWER スイッチをオフにして接続し
てください。
• モニターとBKM-15RのNETWORKスイッチをPEERTO
PEER にしてください。
• モニターのLAN(10/100)端子とBKM-15Rの LAN(10/100)
端子を 10BASE-T/100BASE-TX のストレート仕様の
LAN ケーブル（シールドタイプ、別売り）、SMF-700、
または BKM-35H に付属のケーブルで接続します。
• 別売りの LAN ケーブルを接続する際は、ノイズによる誤
動作を防ぐため、必ずシールドタイプのケーブルを使用
してください。
• モニターのDC5VOUT 端子と BKM-15Rの DC5VIN端子
を SMF-700、または BKM-35H に付属のケーブルで接続
します。この場合、BKM-15R の電源は DC5V ケーブル
を通じてモニターから供給されるため、AC 電源を接続す
る必要はありません。
BKM-15R を AC 電源で使用する場合
BKM-15R に付属の AC 電源コードを ACIN 端子に接続し
ます。
AC 電源を使用する場合、ACIN 端子が優先しますので、
DC5VIN 端子にケーブルを接続する必要はありません。

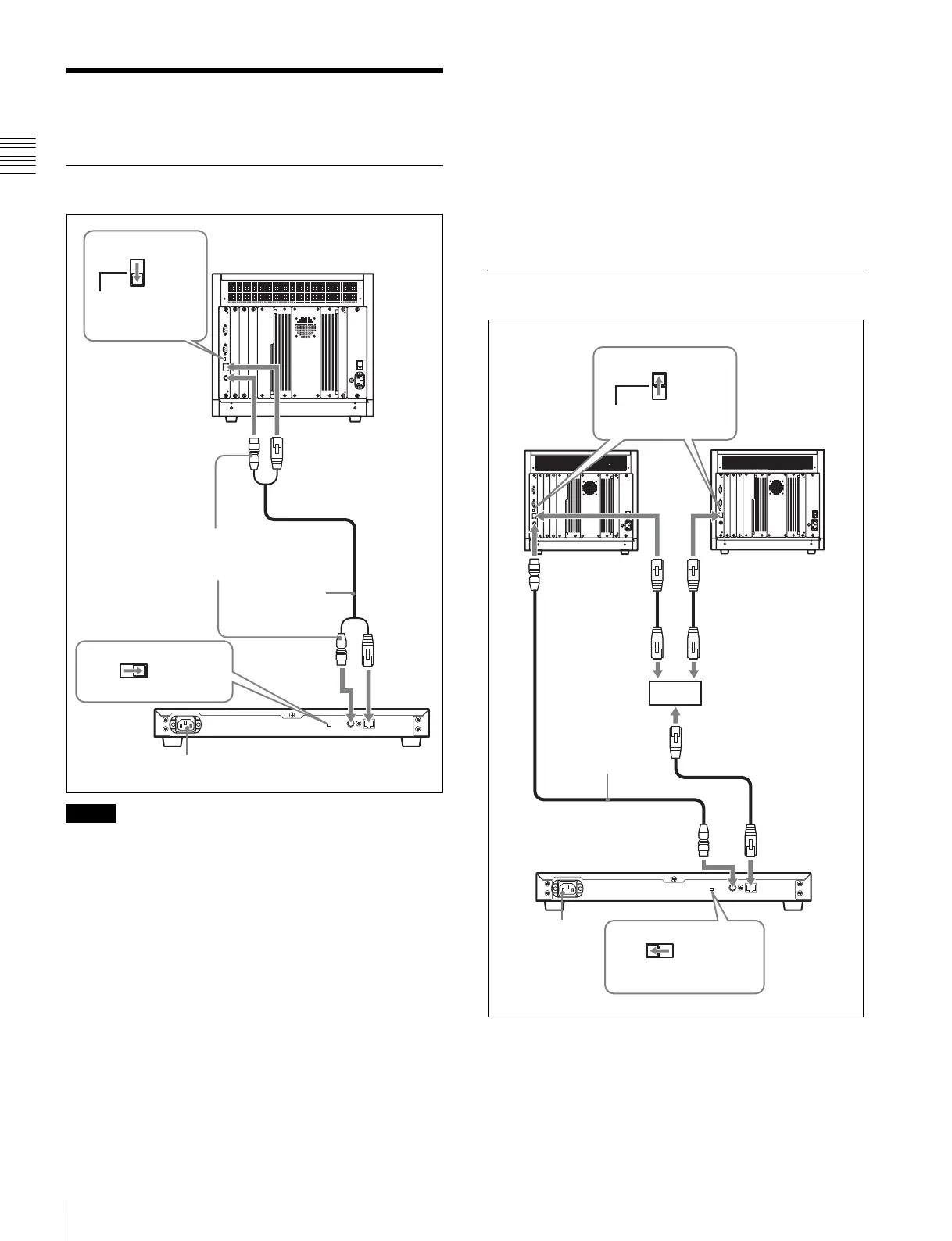

ネットワーク接続
ご注意
LAN
NETWORK
PEER TO PEER
LAN
PEER TO PEER
NETWORK
本機を AC 電源で使用す
るときは接続しない。
モニター
LAN(10/100) 端子
DC5VOUT 端子
LAN
(10/100)
端子
PEERTOPEER
にする。
SMF-700 など
BKM-15R
ACIN 端子
DC5VIN 端子
PEERTOPEER にする。
LAN
NETWORK
PEER TO PEER
LAN
PEER TO PEER
NETWORK
BKM-15R
モニター
LAN(10/100)
端子
DC5VOUT
端子
DC5VIN 端子
LAN(10/100)
端子
モニター
本機を AC 電源で
使用するときは
接続しない。
LAN(10/
100) 端子
スイッチングハブ
（AUTOMDI/
MDI-X 機能付き）
LAN にする。
LAN にする。
ACIN 端子
