Conexiónes

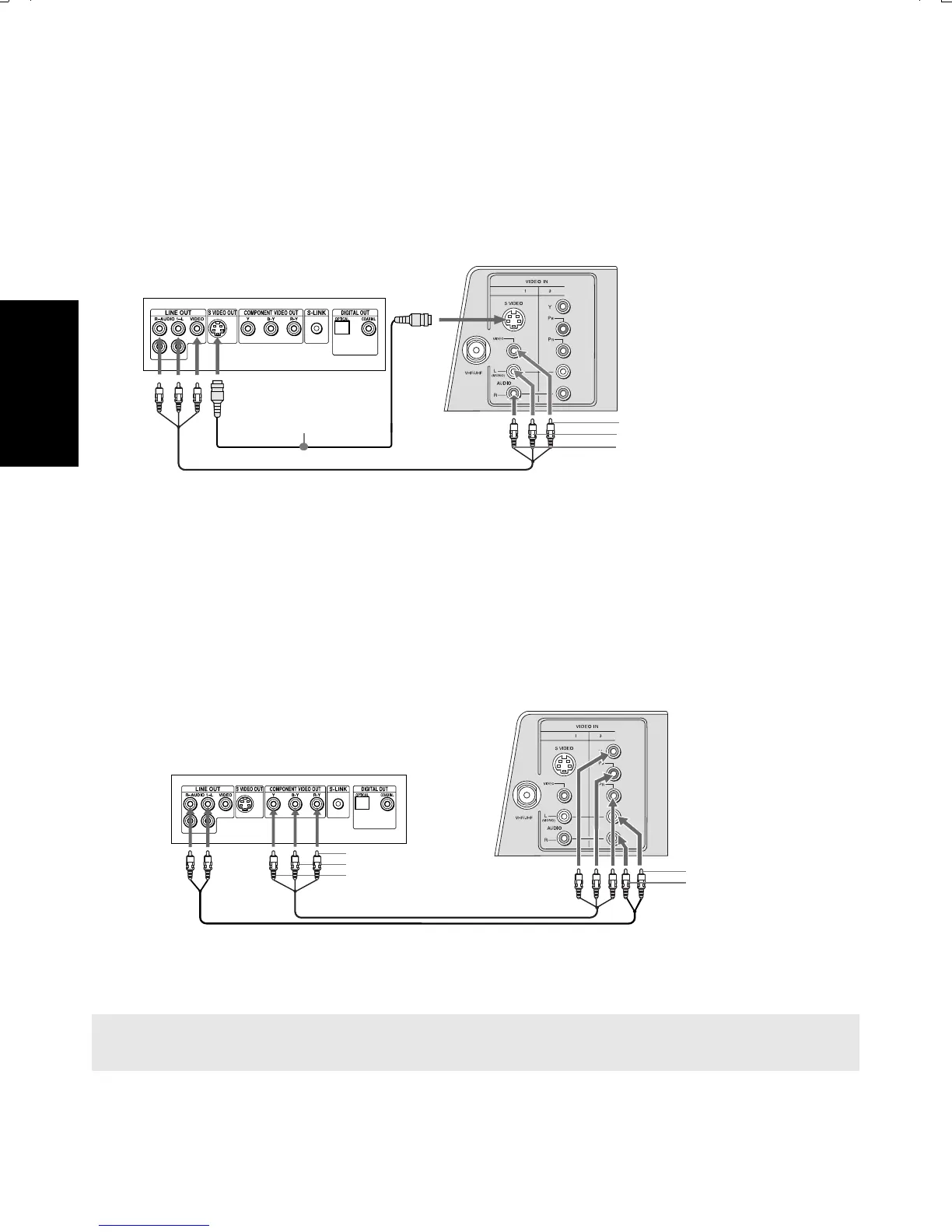

Conexión de un reproductor de DVD usando video compuesto
(VIDEO/AUDIO L(MONO), R)
Conecte las salidas AUDIO y VIDEO OUT del reproductor de DVD a las entradas AUDIO y
VIDEO IN del televisor mediante los cables de AUDIO / VIDEO (no incluidos).
Conexión opcional
❏ Para obtener una mejor calidad de imagen, utilice S VIDEO en lugar del cable amarillo de
AUDIO/VIDEO S VIDEO no proporciona sonido; los cables de audio deben permanecer
conectados para obtener sonido.
Conexión de un reproductor de DVD usando video componenete (Y, P
B
, P
R
/L, R)
❏ Si el reproductor de DVD dispone de salidas de video para componentes (Y, PB, PR), podrá
optimizar la calidad de imagen utilizando cables de video para componentes.
1 Conecte las tomas Y, PB, PR OUT del reproductor de DVD a las tomas Y, PB, PR IN del
televisor mediante los cables de video para componentes.
2
Conecte la toma AUDIO OUT del reproductor de DVD a la toma AUDIO IN del televisor.
✍ Las salidas Y, PB, PR del reproductor de DVD algunas veces están etiquetadas como Y, PB y PR
o Y, P
B-Y, y PR-Y. Si es así, conecte los cables según el color de las tomas.
Video (amarillo)
Audio izquierdo (blanco)
Audio derecho (rojo)
Parte posterior del
Reproductor de DVD
Parte posterior del televisor
Conexión Opcional
Audio izquierdo (blanco)
Audio derecho (rojo)
Y (verde)
P
B (azul)
P
R (rojo)
Parte posterior del
Reproductor de DVD
Parte posterior del Televisor
1
2
