Sony UP-20 - Conexión del Monitor de Vídeo

Preparación
Conexiones
231

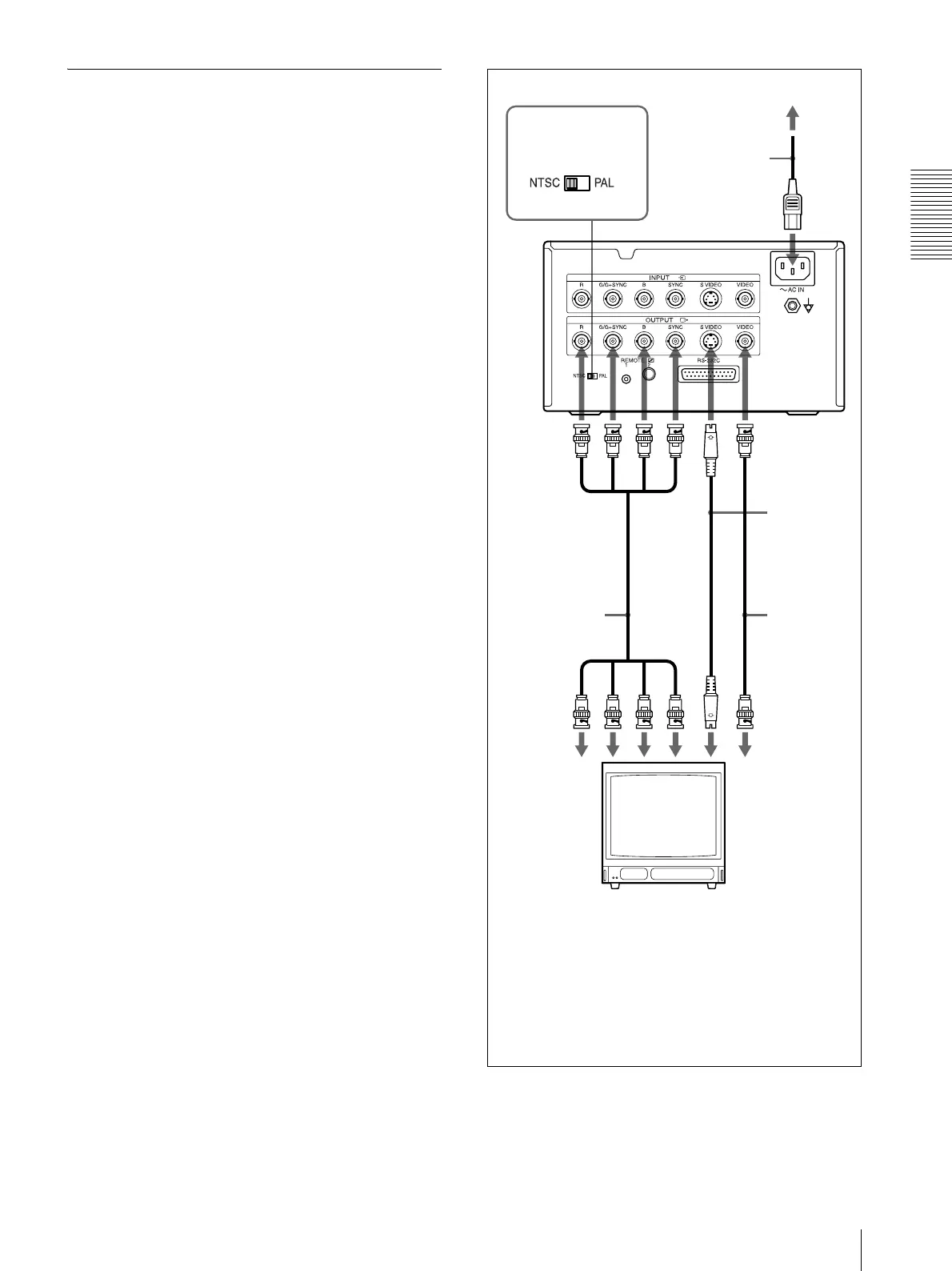

Conexión del monitor de vídeo
Conecte a la impresora un monitor de vídeo para
visualizar las imágenes capturadas y comprobar las que
se van a imprimir. Conecte a la impresora el monitor de
vídeo que se va a utilizar en la impresión, utilizando el
diagrama adjunto como guía.
Antes de conectar a la impresora el equipo de vídeo,
remítase a “Normas/avisos de seguridad importantes
para utilización en ambientes médicos” en la
página 218.
Conexión del monitor de vídeo solamente a los
conectores RGB OUTPUT (sólo para UP-21MD)
Al conectar el monitor de vídeo solamente al conector
RGB OUTPUT sin enchufar al conector SYNC, ajuste
SYNC ON G del menú OUTPUT SETUP a la posición
ON.
a conectores de
entrada RGB
a conector de
entrada de vídeo
compuesta
cable coaxial
de 75 ohmios
con
conectores
BNC
cable coaxial de
75 ohmios con
conectores BNC
Cable de
conexión (con
conectores
DIN de 4
terminales)
a RGB SYNC
OUTPUT
b)
a S VIDEO
OUTPUT
a) Ajuste el selector NTSC/PAL según su sistema de TV. Para
cambiar el sistema de TV, apague la impresora y cambie el
ajuste del selector. El cambio de ajuste no se realizará
correctamente si se lleva a cabo con la impresora
encendida.
b) Remítase a
“Conexión del monitor de vídeo solamente a los
conectores RGB OUTPUT (sólo para UP-21MD)”.
Monitor de vídeo
UP-21MD
a la toma de pared
a AC IN
cable de
alimentación de CA
(suministrado)
selector NTSC/PAL
a)
a VIDEO
INPUT
a conector
de entrada
SVIDEO
