Préparation
Raccordements
85

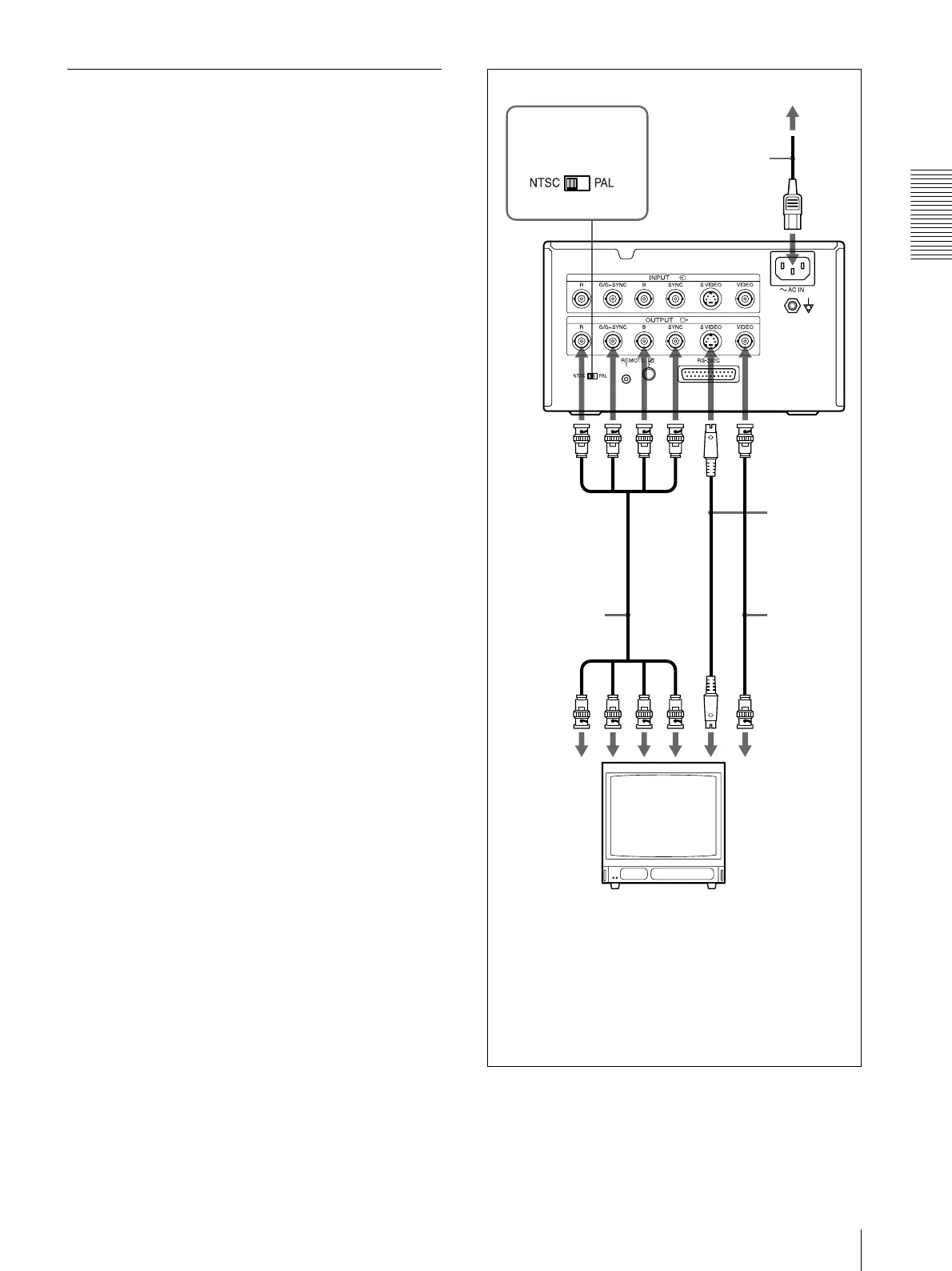

Raccordement du moniteur vidéo
Raccordez un moniteur vidéo pour pouvoir visualiser les
images mémorisées et contrôler les images à imprimer.
Raccordez le moniteur vidéo approprié qui sera utilisé
pour l’impression proprement dite en utilisant le
diagramme suivant comme guide de référence.
Avant de raccorder l’appareil vidéo, lisez la section
« Instructions de sécurité importantes en vue d’une
utilisation dans un environnement médical » à la
page 72.
Raccordement du moniteur vidéo aux
connecteurs RGB OUTPUT seulement
(uniquement pour les imprimantes UP-21MD)
Lorsque vous raccordez le moniteur vidéo au connecteur
RGB OUTPUT sans le raccorder au connecteur SYNC,
réglez SYNC ON G dans le menu OUTPUT SETUP sur
ON.
vers
connecteurs
d’entrée RGB
vers connecteur
d’entrée vidéo
composite
Câble coaxial
75 ohms avec
connecteurs
BNC
Câble coaxial 75
ohms avec
connecteurs
BNC
Câble de
connexion
(avec
connecteurs
DIN 4 broches)
vers RGB SYNC
OUTPUT
b)
vers
SVIDEO
OUTPUT
a) Réglez le sélecteur NTSC/PAL en fonction du système de
télévision présent. Pour changer le système de télévision,
mettez l’appareil hors tension, puis modifiez le réglage. Si
vous changez le réglage alors que l’appareil est sous
tension, le mode restera inchangé.
b) Voir la section
« Raccordement du moniteur vidéo aux
connecteurs RGB OUTPUT seulement (uniquement pour
les imprimantes UP-21MD) » .
Moniteur vidéo
UP-21MD
vers prise murale
vers AC IN
Cordon
d’alimentation
secteur (fourni)
Sélecteur NTSC/PAL
a)
vers VIDEO
INPUT
vers
connecteur
d’entrée
SVIDEO
