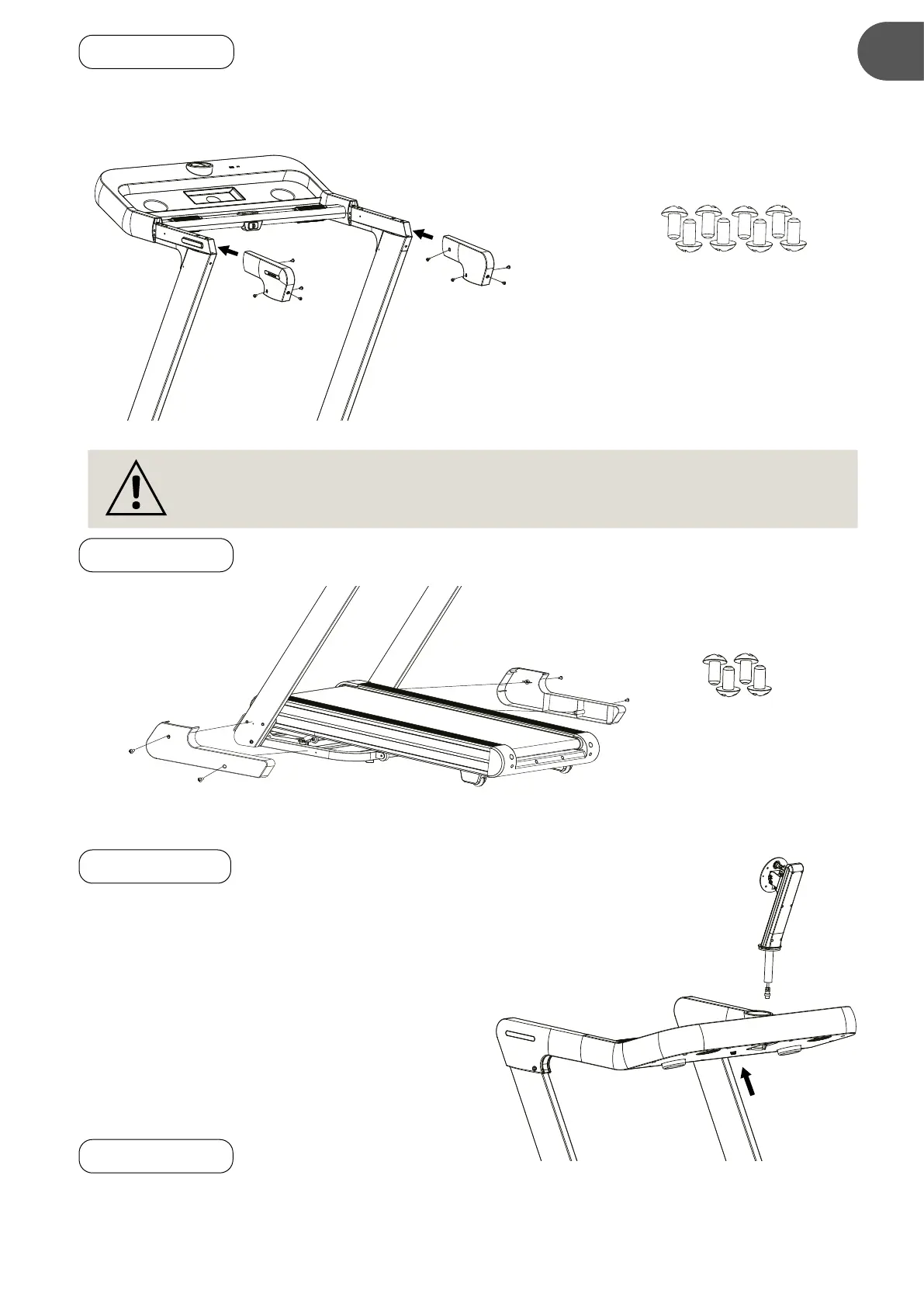

2.5 ÉTAPE 4
Faites glisser la couverture du guidon (D) sur les deux tubes de support du guidon gauche/droit. Fixez
la couverture du guidon (D) sur les deux tubes de support du guidon gauche/droit avec huit vis à tête
bombée à six pans creux M5×10 (S5).
2.6 É TAPE 5
Fixez les deux couvercles de base droite/gauche (E) sur les tubes de support du guidon gauche/droit,
avec quatre vis à tête bombée à six pans creux M5×10 (S5).
2 .7 É TAPE 6
Placez le tube de maintien du moniteur (F) sur la
console de l'ordinateur (B), en connectant le câble
(#162) dans la fente correspondante à l'arrière de la
console de l'ordinateur (B).
2.8 ÉTAPE 7
Il est recommandé de demander l'aide d'une deuxième personne pour cette étape.
• Première personne : Tenez fermement le moniteur (G) avec les deux mains. Prenez une position sûre
à côté de l'appareil. Maintenez la position souhaitée à l'arrière du moniteur (G) contre la plaque de
montage.
(D)
(D)
S5
S5
M5x10
Vis à tête fraisée
cruciforme
x 8
S5
NOTE : VEUILLEZ SERRER COMPLÈTEMENT LES BOULONS INSTALLÉS À L'ÉTAPE
4 AVEC LES OUTILS FOURNIS.
(E)
(E)
S5
S5
S5
S5
M5x10
Vis de tête fraisée
à fente en croix
x 4
S5
(B)
(F)
162
