SPORTSTECH sTread - Posizione DI Installazione

63
DE
IT
2.1 POSIZIONE DI INSTALLAZIONE
Trova una posizione per il dispositivo che soddisfi i seguenti requisiti:
• Interno asciutto
• Il dispositivo non copre alcune aperture di ventilazione.
• Base robusta resistente al calore; utilizzare un tappetino di protezione per il
pavimento se necessario
• Spazio libero di almeno 2 m (6,6 piedi) dietro il dispositivo.
• Spazio libero di almeno 1 m (3,3 piedi) su entrambi i lati del dispositivo.
• Spazio libero di almeno 30 cm (1,0 piedi) di fronte al dispositivo.

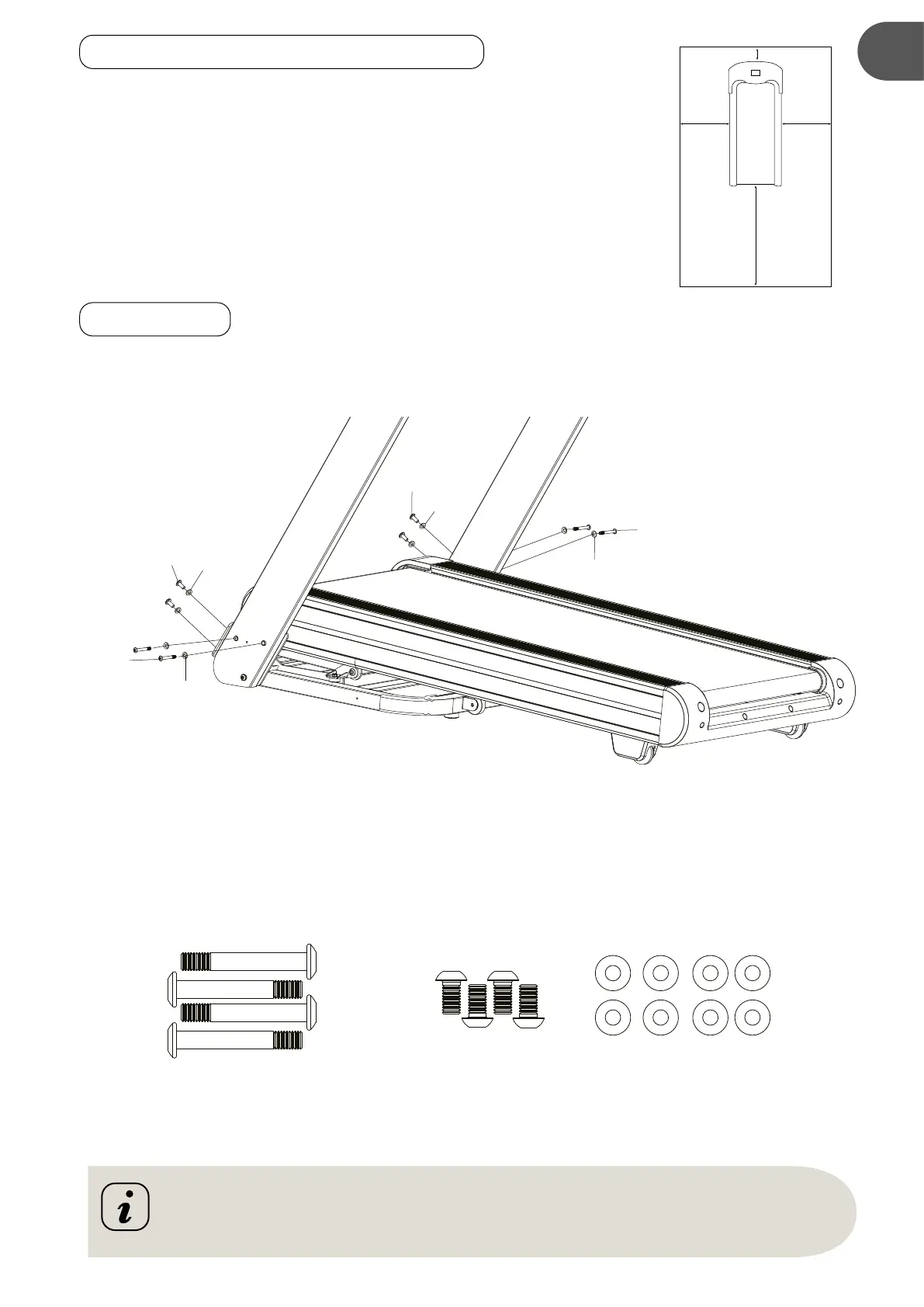

2.4 PASSO 1
Si consiglia di avere una seconda persona per questa operazione. Solleva entrambi i tubi di supporto del
manubrio destro e sinistro. Una persona dovrebbe tenere fermi entrambi i tubi di supporto del manubrio
mentre l'altra stringe i bulloni.
• Utilizza quattro viti a testa ovale esagonale M8×60 (S1) e quattro rondelle (S6) per fissare sia i tubi di
supporto del manubrio destro che sinistro al telaio di base (A).
• Utilizza quattro viti a testa ovale esagonale M8×16 (S2) e quattro rondelle (S6) per fissare sia i tubi di
supporto del manubrio sinistro/destro al telaio di base (A).
2 m
1 m
0,3 m
1 m
(A)
S1
S1
S2
S2
S6
S6
S6
S6
M8x60
Bulloni testa ovale
con testa esagonale
M8x16
Bulloni testa cilindrica
con testa esagonale
x 4
x 4
S1 S2
S6
Rondella x 8
Non stringere completamente i bulloni nell’**Step 1** fino
a quando non è completato l’**Step 4**!
