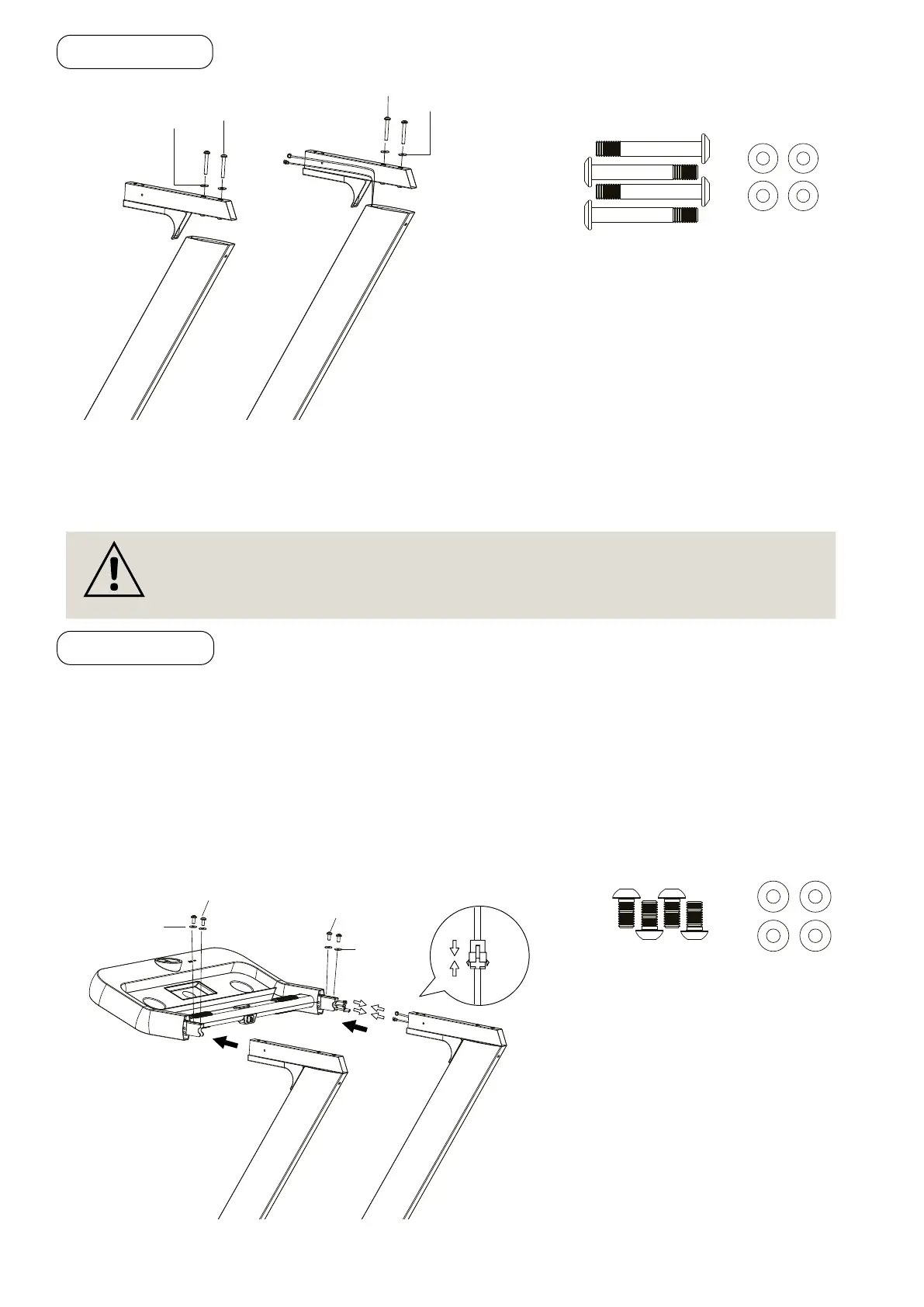

2.5 PASSO 2
Fai passare il Cavo di Controllo Principale dal Tubo di Supporto del Manubrio Destro al Supporto del
Manubrio Destro (C).
Installa il Supporto del Manubrio (C) sui Tubi di Supporto del Manubrio Sinistro/Destro, utilizzando
quattro viti a testa ovale esagonale M8×70 (S7) e quattro rondelle (S6).
2.6 PASSO 3
Si consiglia di avere una seconda persona che assista in questa fase. Una persona dovrebbe tenere la
Console del Computer (B) in posizione mentre l'altra persona collega i cavi.
• Collegare il cavo che proviene dalla Console del Computer (B) al Cavo di Controllo Principale che
proviene dal Tubo di Supporto del Manubrio Destro.
• Fai scorrere la Console del Computer (B) su entrambi i Supporti del Manubrio Sinistro/Destro (C). Fissa
la Console del Computer (B) su entrambi i Supporti del Manubrio Sinistro/Destro (C) con quattro viti a
testa ovale esagonale M8×16 (S1) e due rondelle (S2).
(C)
(C)
S7
S7
S6
S6
M8x70
Vite a testa svasata
esagonale interne
x 4
S7
S6
Rondella x 8
IMPORTANTE: Durante lo scorrimento del Supporto del Manubrio (C) sui Tubi di
Supporto del Manubrio Destro, assicurarsi che i cavi siano installati e fare attenzione
a non pizzicare i cavi.
(B)
(C)
(C)
Cavo di controllo principale
S2
S2
S6
S6
M8x16
Vite testa svasata
esagonale
X4
S2 S6
Rondella
x 4
