SPORTSTECH sTread - Lugar de Instalación

35
DE
ES
2 m
1 m
0,3 m
1 m
1m
(3.3ft)
0,3m (1ft)
1m
(3.3ft)
2m
(6.6ft)
2.1 LUGAR DE INSTALACIÓN
Busque una ubicación para el dispositivo que cumpla los siguientes requisitos:
• Interior seco
• El dispositivo no oculta ninguna aberturas de ventilación.
• Suelos resistentes al calor; si es necesario, utilice una alfombrilla protectora
• Espacio libre de al menos 2 m (6.6 pies) detrás del dispositivo.
• Espacio libre de al menos 1 m (3.3 pies) a cada lado del dispositivo.
• Espacio libre de al menos 30 cm (1.0 pies) delante del dispositivo.

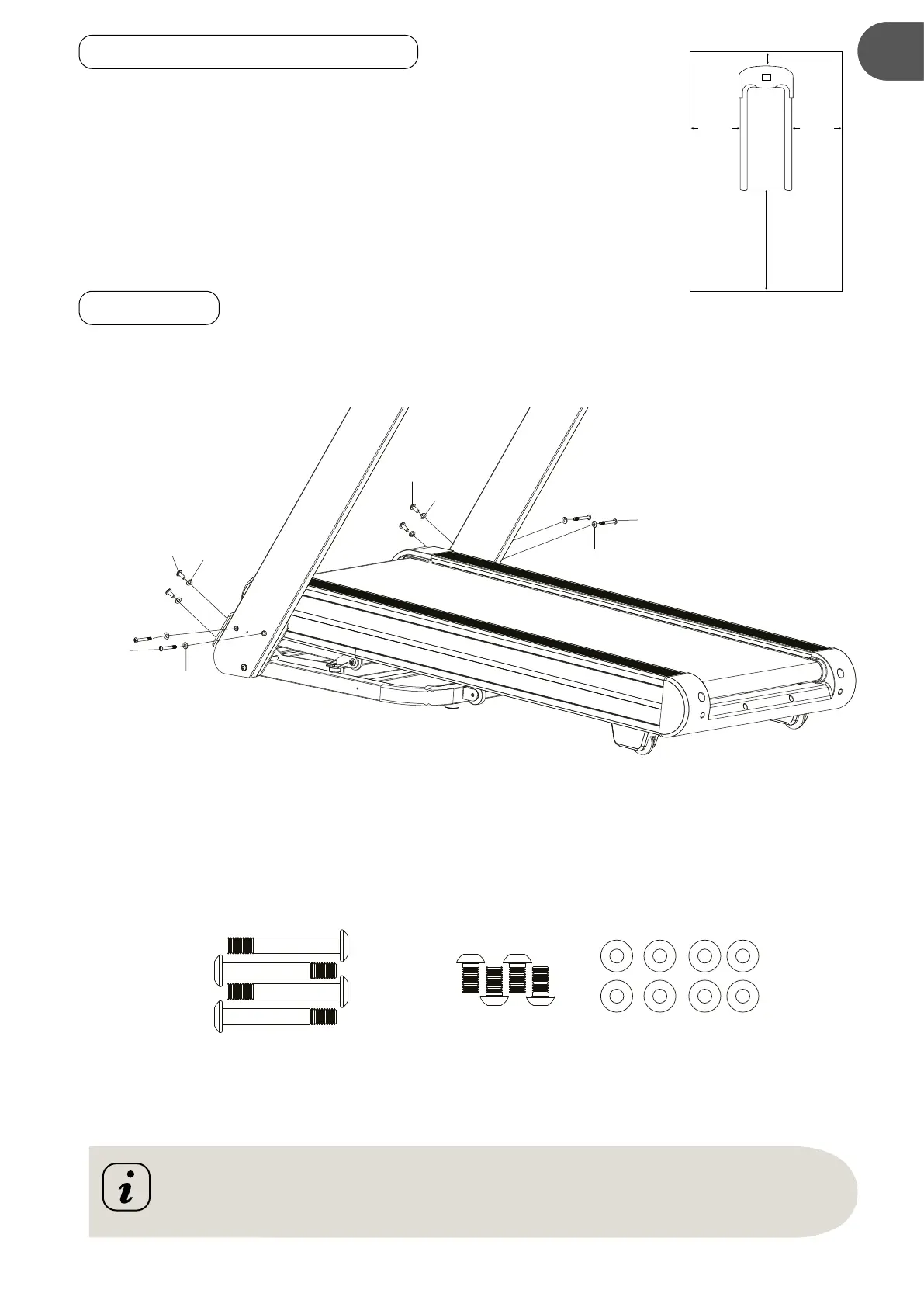

2.2 PASO 1
Se recomienda contar con la asistencia de una segunda persona para este paso. Levante los tubos
de soporte del manillar derecho e izquierdo. Una persona debe sostener ambos tubos de soporte del
manillar derecho e izquierdo en su lugar mientras la otra persona aprieta los pernos.
• Utilice cuatro tornillos M8×60 con cabeza ovalada y hexagonal (S1) y cuatro arandelas (S6) para fijar
los tubos de soporte del manillar derecho e izquierdo en el marco base (A).
• Utilice cuatro tornillos M8×16 con cabeza ovalada y hexagonal (S2) y cuatro arandelas (S6) para fijar
los tubos de soporte del manillar izquierdo/derecho en el marco base (A).
(A)
S1
S1
S2
S2
S6
S6
S6
S6
No apriete completamente los pernos en el paso 1 hasta
que se complete el paso 4.
Pernos de cabeza ovalada
con cabeza hexagonal M8x60
Pernos de cabeza cilíndrica
con cabeza hexagonal M8x16
x 4x 4
S1 S2
S6
Arandela
x 8
