SPORTSTECH sTread - Page 36

36

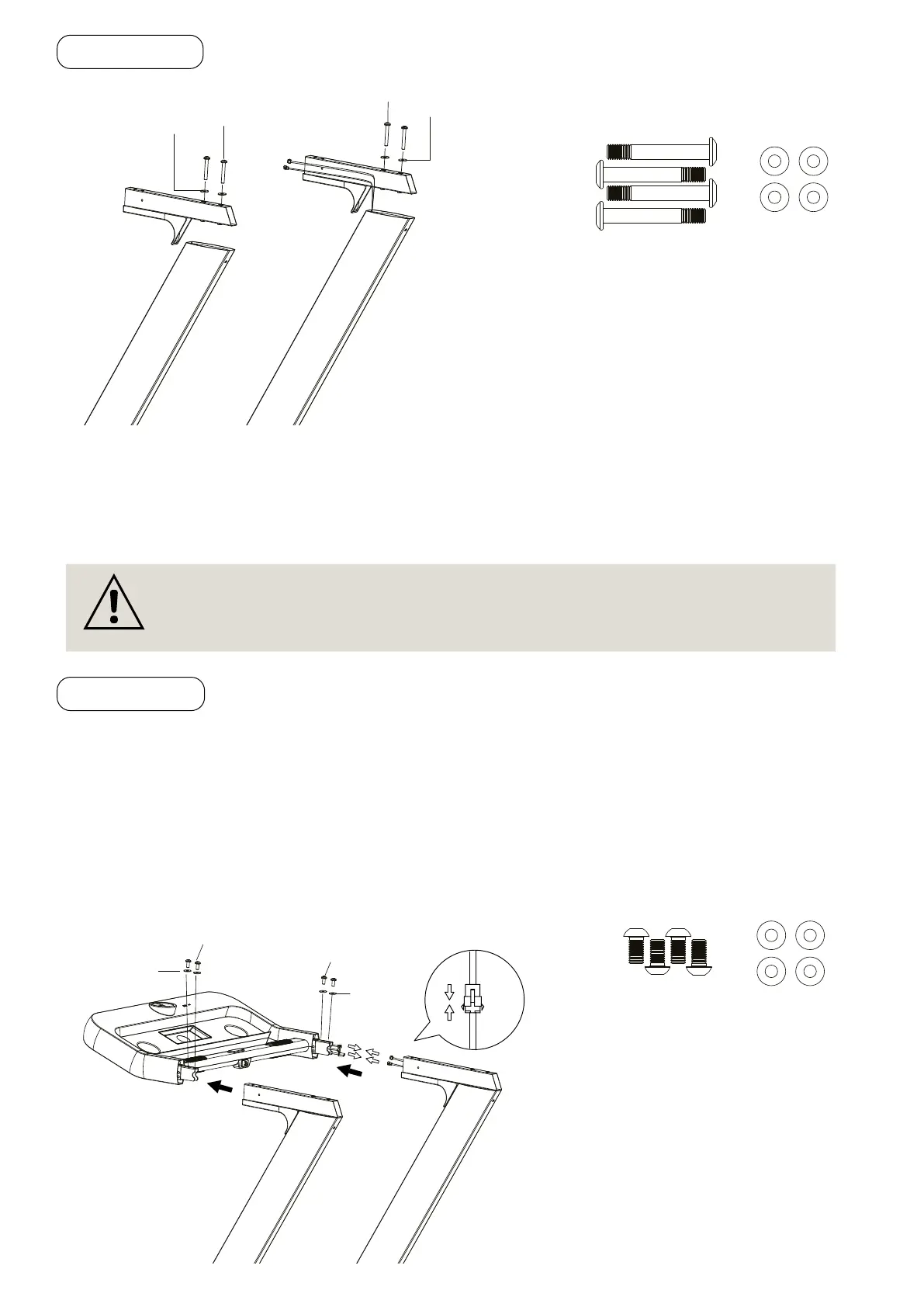

2.3 PASO 2
Pase el cable de control principal desde el tubo de soporte del manillar derecho hasta el soporte del
manillar derecho (C).
Instale el soporte del manillar (C) en los tubos de soporte del manillar izquierdo/derecho, utilizando
cuatro tornillos M8×70 con cabeza ovalada y hexagonal (S7) y cuatro arandelas (S6).
2.4 PASO 3
Se recomienda que una segunda persona asista en este paso. Una persona debe sostener la consola de
la computadora (B) en su lugar mientras la otra persona conecta los cables.
• Conecte el cable que proviene de la consola de la computadora (B) al cable de control principal que
proviene del tubo de soporte del manillar derecho.
• Deslice la consola de la computadora (B) sobre los soportes del manillar izquierdo/derecho (C). Fije la
consola de la computadora (B) a los soportes del manillar izquierdo/derecho (C) con cuatro tornillos
M8×16 con cabeza ovalada y hexagonal (S1) y dos arandelas (S2).
(C)
(C)
S7
S7
S6
S6
Tornillos de Cabeza
Avellanada con Hexágono
Interior M8x70
x 4
S7
S6
Arandela
x 4
IMPORTANTE: Mientras desliza el soporte del manillar (C) sobre los tubos de
soporte del manillar derecho, asegúrese de que los cables estén instalados y preste
atención para no pellizcar los cables.
(B)
(C)
(C)
Cable de control principal
S2
S2
S6
S6
Tornillos de Cabeza
Avellanada con Hexágono
Interior M8x16
X4
S2 S6
Arandela
x 4
