2.5 PASO 4

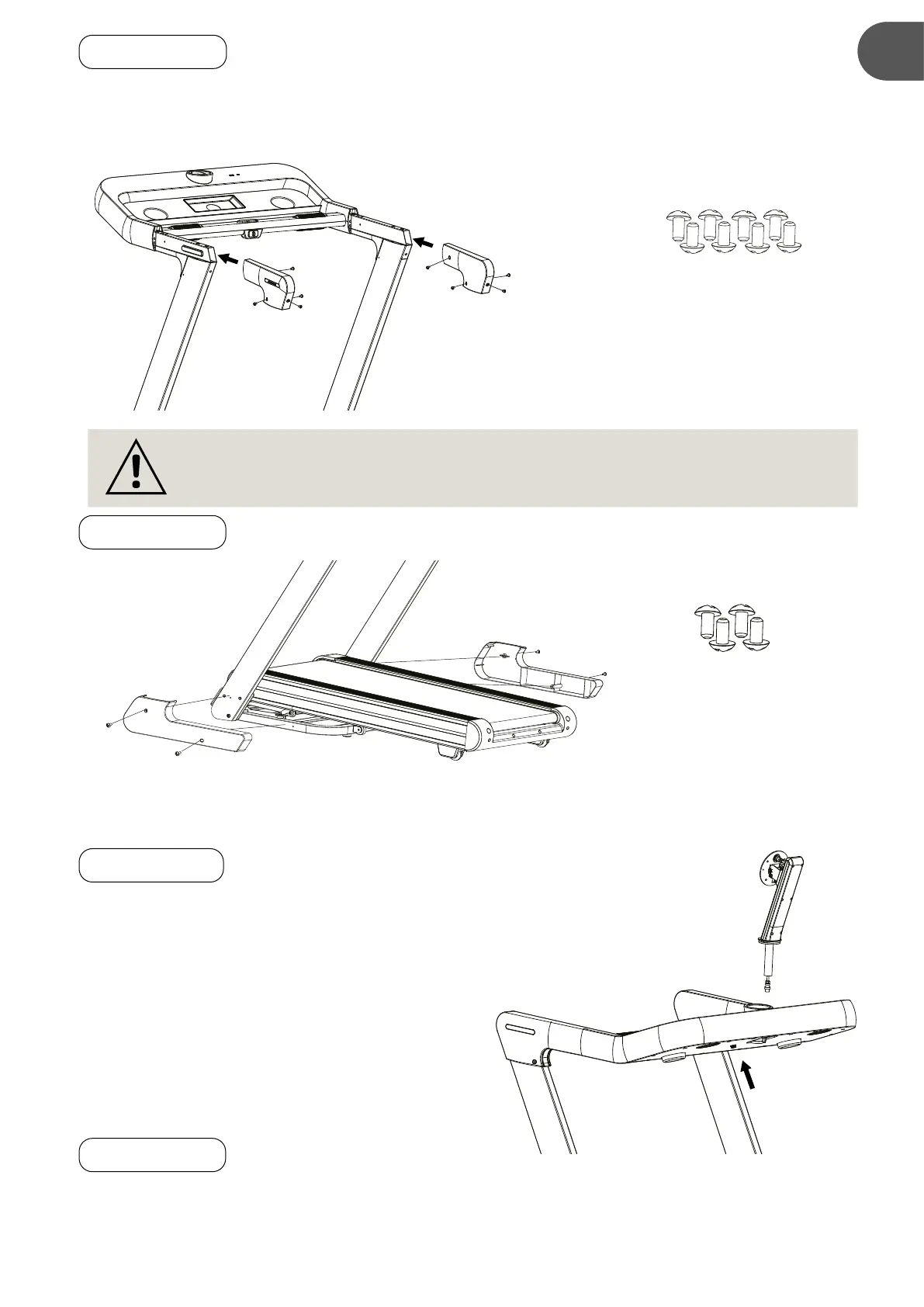

Deslice la cubierta del manillar (D) sobre los tubos de soporte del manillar izquierdo/derecho. Fije la
cubierta del manillar (D) a los tubos de soporte del manillar izquierdo/derecho con ocho tornillos M5×10
con cabeza avellanada y cruz (S5).
(D)
(D)
S5
S5
Tornillos de cabeza
avellanada con ranura
en cruz M5x10,
x 8
S5
NOTA: APRIETE COMPLETAMENTE LOS TORNILLOS INSTALADOS EN EL PASO 4
CON LAS HERRAMIENTAS PROPORCIONADAS.
2.6 PASO 5
Adjunte ambas Cubiertas de la Base derecha/izquierda (E) a los tubos de soporte del manillar izquierdo/
derecho, con cuatro tornillos M5×10 con cabeza avellanada y cruz (S5).
2.7 PASO 6
Coloque el tubo de sujeción del monitor (F) sobre
la consola de la computadora (B), conectando el
cable (#162) en la ranura correspondiente en la parte
posterior de la consola de la computadora (B).
2.8 PASO 7
Se recomienda que una segunda persona asista en este paso.
• Primera persona: Sujete el monitor (G) firmemente con ambas manos. Tome una posición segura al
lado del dispositivo. Sostenga la posición deseada en la parte posterior del monitor (G) contra la placa
de montaje.
(E)
(E)
S5
S5
S5
S5
Tornillos de cabeza
avellanada con ranura
en cruz M5x10,
x 4
S5
(B)
(F)
162
