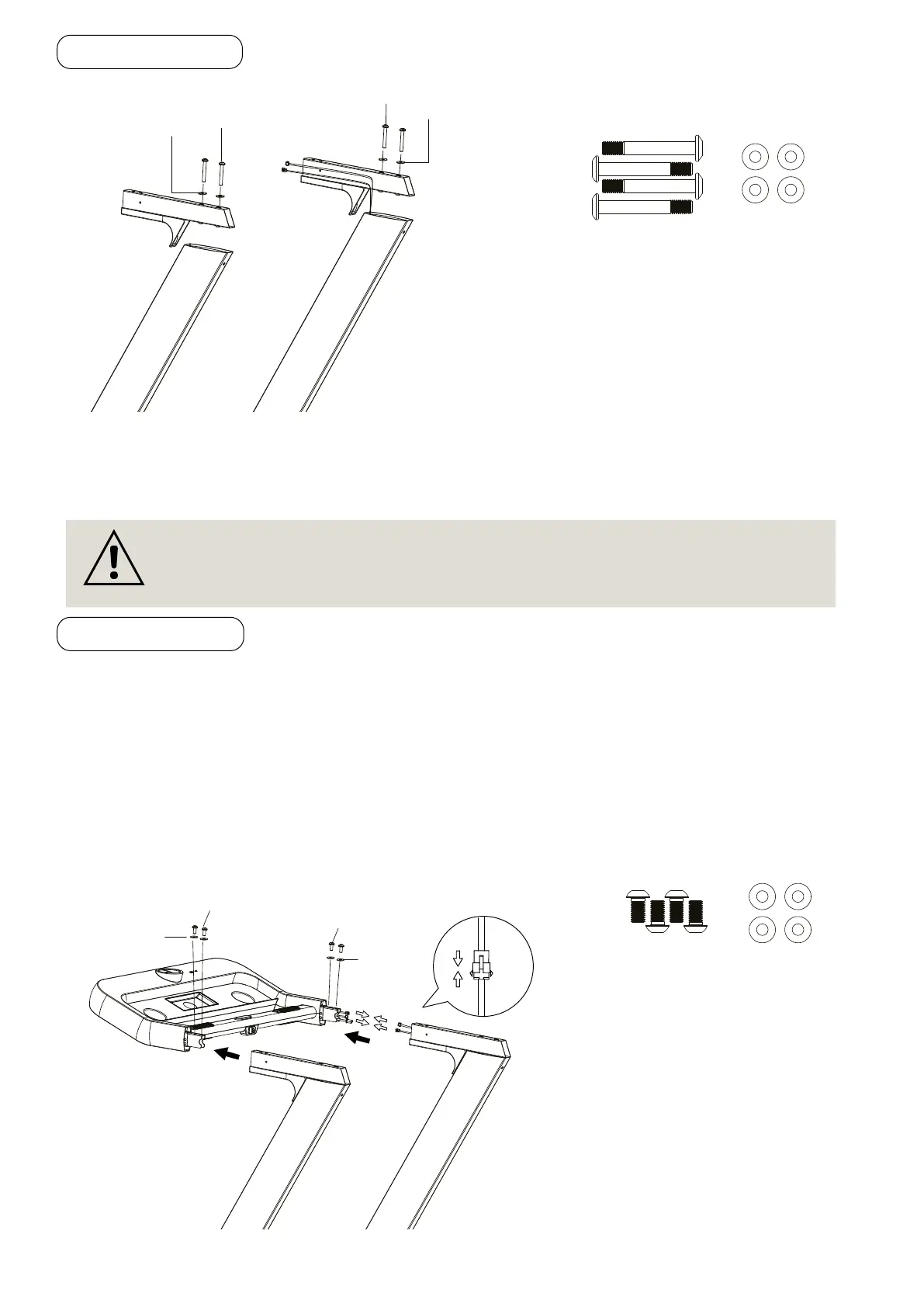

2.3 SCHRITT 2
Führen Sie das Hauptsteuerkabel von der rechten Haltebügelstützröhre zur rechten Haltebügelhalterung
(C) durch.
Befestigen Sie die Haltebügelhalterung (C) an den linken/rechten Haltebügelstützrohren, indem Sie vier
M8×70 Sechskantschrauben mit flachem Kopf (S7) und vier Unterlegscheiben (S6) verwenden.
2.4 SCHRITT 3
Es wird empfohlen, eine zweite Person um Hilfe zu bitten. Eine Person sollte die Computerkonsole (B)
festhalten, während die andere Person die Kabel anschließt.
• Verbinden Sie das Kabel, das von der Computerkonsole (B) kommt, mit dem Hauptsteuerkabel, das
von der rechten Haltebügelstützröhre kommt.
• Schieben Sie die Computerkonsole (B) auf die linke/rechte Haltebügelhalterung (C). Befestigen
Sie die Computerkonsole (B) an der linken/rechten Haltebügelhalterung (C) mit vier M8×16
Sechskantschrauben mit flachem Kopf (S1) und zwei Unterlegscheiben (S2).
(C)
(C)
S7
S7
S6
S6
M8x70
Sechskant-
Zylinderkopfschrauben
x 4
S7
S6
Unterlegscheibe
x 4
HINWEIS: Achten Sie darauf, dass das Anschlusskabel nicht auf Zug beansprucht
wird oder verdreht im Halterohr liegt.
(B)
(C)
(C)
Hauptsteuerungskabel
S2
S2
S6
S6
M8x16
Sechskant-
Zylinderkopfschrauben
X4
S2 S6
Unterlegscheibe
x 4
