MORA OVENS | PRODUKTMANUAL | PIZZA OCH BAKUGNAR | VERSION 220901-1548
- 7 -

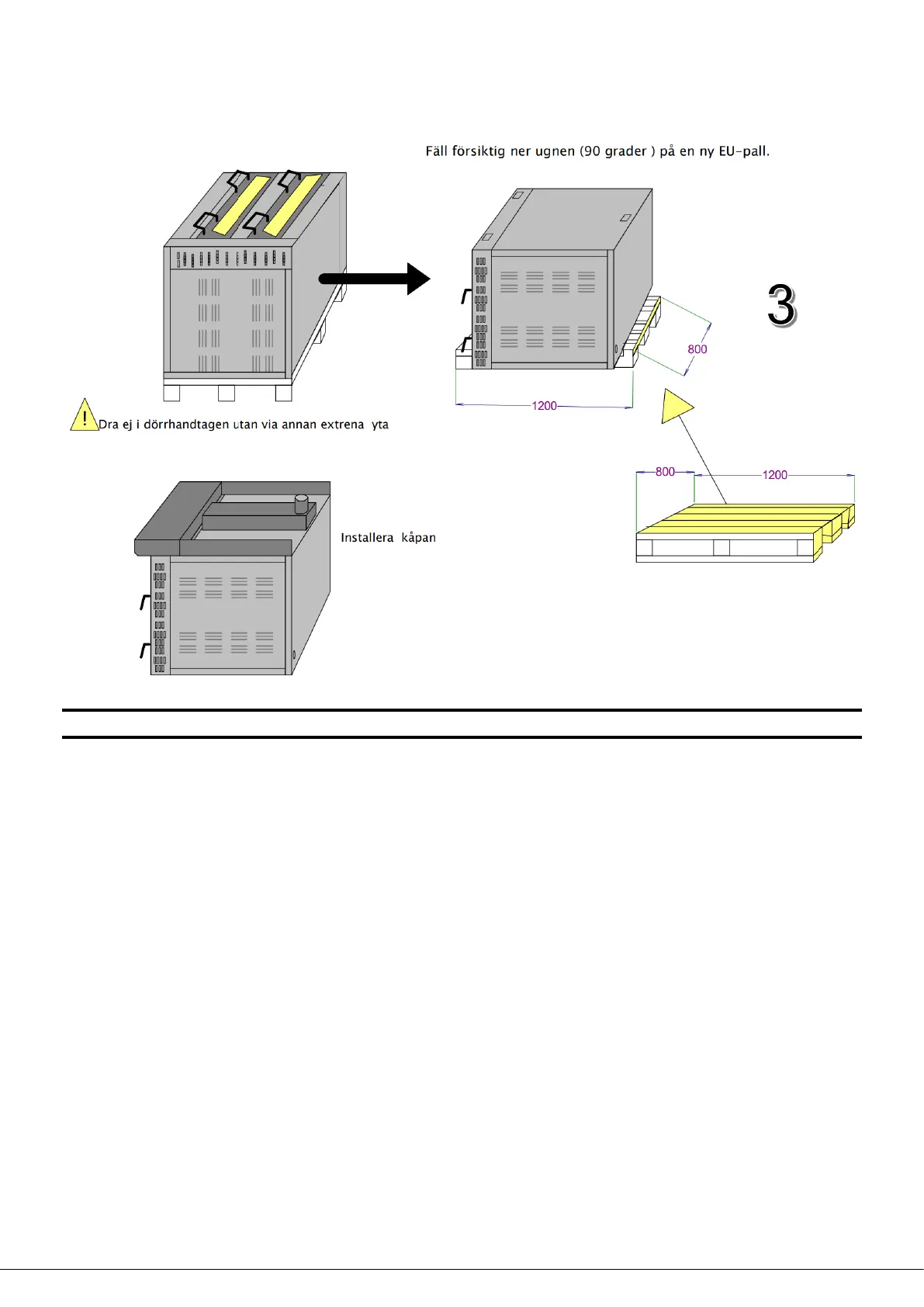

2. Montera ventilationskåpan i enlighet med bild 3
UNDERREDE – MONTERING AV BEN/HYLLOR
1. Lyft upp ugnen ca 90 cm med pallyften eller liknande – se bild 5.
2. Ugnen är nu redo att ta emot underredet, se bild 5.
3. Skruva fast de medföljande spårskenorna (håller hyllplanen) mellan respektive benpar och indirekt för
respektive sida (höger/vänster), se bild 5. Samtliga skenor levereras med förborrade /gängade skruvhål.
4. Sammankoppla vänster benpar med höger benpar mha den mellanliggande fyrkantsprofil som medföljer
(fästes med 2st stjärnskruv på respektive sida)
5. Skruva fast hyllorna i spåren mellan benen. Den översta hyllan har plats för 2 gn-1/9 matsalar (ingår) – se
bild 5.
