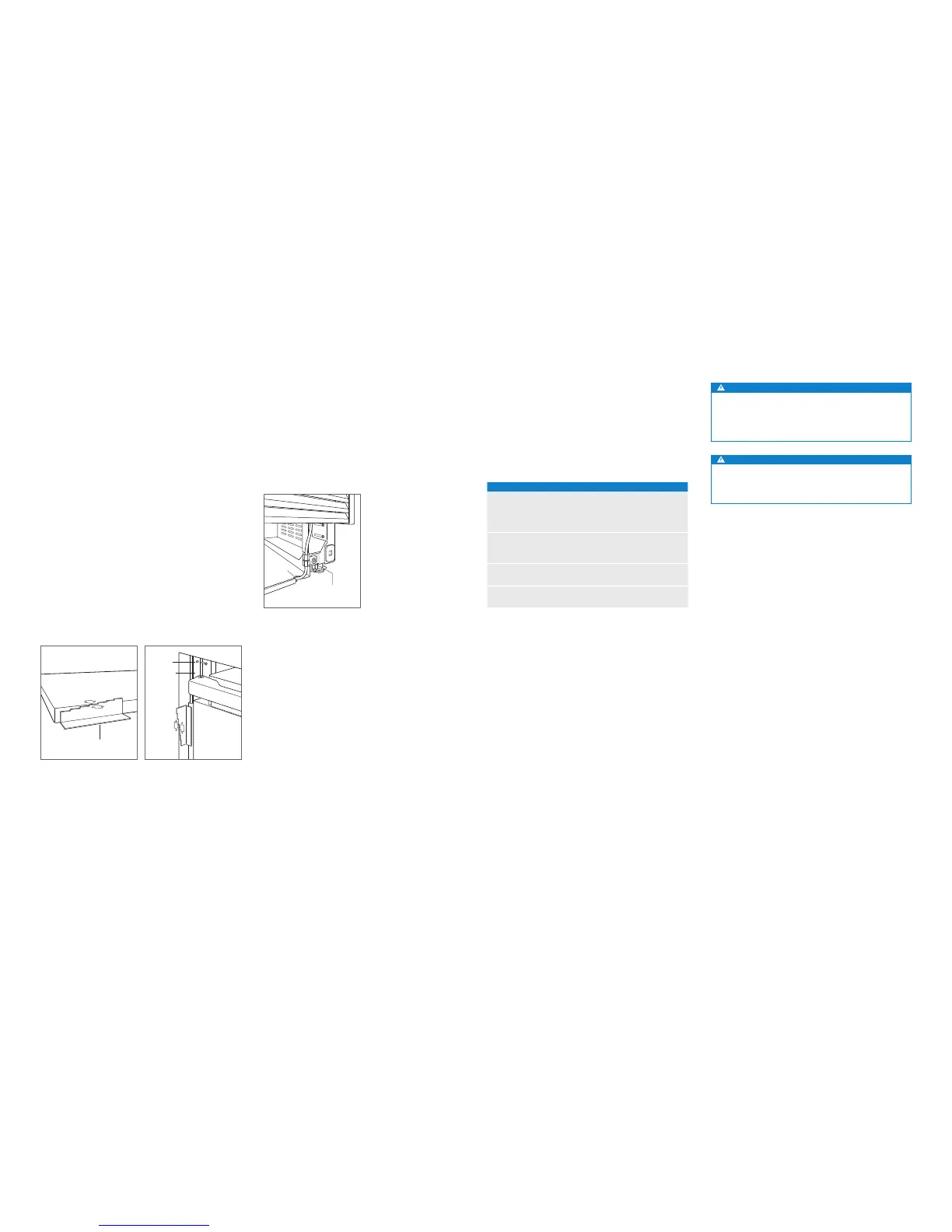

6
|
Italiano subzero.com
|
7
Pannelli personalizzati
Per i modelli integrabili, deve essere installata la minuteria
dei pannelli porta personalizzabili e delle maniglie. I pannelli
in acciaio inossidabile sono disponibili presso i rivenditori
Sub-Zero autorizzati.
Lo spessore del pannello frontale può variare. Lo spes-
sore minimo richiesto per un pannello è di 16 mm, ma può
aumentare a patto che non ecceda il peso massimo per
pannello indicato nella tabella in basso. La profondità di
ciascun modello integrabile è di 610 mm. Lasciare spazio
per lo spessore del pannello al momento di pianicare la
profondità nale di apertura.
REQUISITI PER I PANNELLI
COLONNA PESO MASSIMO
Modelli 457 mm 20 kg
Modelli 610 mm 27 kg
Modelli 762 / 914 mm 34 kg
COLONNA (PORTA) PESO MASSIMO
Modelli 762 mm 22 kg
Modelli 914 mm 27 kg
CASSETTO PESO MASSIMO
Pannelli modello tutto cassetti 7 kg
SPESSORE PANNELLO MINIMO
Tutti pannelli 16
Le sezioni di luce tra i pannelli possono variare, sono
comuni sezioni di luce da 3 mm.
ATTENZIONE
Quando si installa un pannello di spessore superiore
a 25 mm, potrebbe essere necessario installare il
fermo a 90° per evitare di danneggiare l’unità e i mobili
adiacenti.
ATTENZIONE
Quando le sezioni di luce tra i mobili e l’unità si ridu-
cono, sussiste il rischio di grave schiacciamento delle
dita durante la chiusura della porta.
Rinire tutte le parti laterali dei pannelli personalizzati. Esse
possono essere visibili quando la porta è aperta.
Si consiglia l’uso di maniglie a D. Le maniglie tubolari e Pro
in acciaio inossidabile sono disponibili presso il vostro riven-
ditore Sub-Zero autorizzato. Le maniglie della porta devono
essere posizionate vicino al bordo del pannello opposto alla
cerniera, e devono essere centrate in senso verticale. Le
maniglie dei cassetti devono essere posizionate vicino al
bordo superiore di ogni pannello.
INSTALLAZIONE DOPPIA
Quando si installano due unità l’una accanto all’altra in una
doppia installazione la profondità di apertura è quella delle
due unità insieme. Per questo tipo di installazione è neces-
sario un kit per l’installazione di modelli afancati.
I kit per installazione di unità afancate sono disponibili
presso i rivenditori Sub-Zero autorizzati. Per domande
relative all’installazione, rivolgersi al rivenditore Sub-Zero
autorizzato.
INSTALLAZIONE DEI PANNELLIINSTALLAZIONE
Conduttura idrica
Spurgare il tubo di allacciamento prima di effettuare la con-
nessione nale all’unità. Così facendo si eliminano eventuali
detriti presenti nel tubo a seguito dell’installazione della
nuova conduttura idrica. Collegare il tubo di plastica dall’u-
nità all’impianto idrico con il kit di collegamento raccordi
fornito. Controllare che i raccordi non perdano.
Posizionare la conduttura idrica nell’incavo, come mostrato
nella gura seguente
NOTA IMPORTANTE: non è possibile esporre le condutture
dell’acqua a temperature di congelamento.
COLLEGAMENTO
IDRICO
TACCA
Conduttura idrica.
Allineamento
REGOLAZIONE PROFONDITÀ
Regolare la profondità dell’unità per essere a lo con i mobili
circostanti. Per una regolazione precisa, seguire i seguenti
passi:
1 Posizionare il pannello decorativo su una supercie di
lavoro protetta. Posizionare il calibro per lo spessore
del pannello accanto al pannello stesso per determinare
quale incavo corrisponda allo spessore del pannello.
Una volta individuato l’incavo giusto, segnarlo con una
matita.
2 Con la porta chiusa, posizionare la parte superiore dell’u-
nità utilizzando il calibro per lo spessore del pannello.
Inserire una vite in acciaio inox da 8x13 mm sopra la cer-
niera, quindi inserire una vite a testa tonda da 8x13mm
sul lato maniglia dell’unità. Per unità più strette, potrebbe
essere necessario aprire la porta per accedere alle viti
laterali della maniglia. Ripetere il procedimento per alli-
neare il fondo.
ANCORAGGIO
Una volta che parte superiore e inferiore sono allineate,
vericare che le porte e i cassetti si aprano correttamente,
quindi montare le viti rimanenti su ogni lato della cornice.
MISURA SPESSORE
PANNELLO
PARTE
ANTERIORE
DELL’UNITÀ
CORNICE
FRONTALE
MOBILI
VITE
CORNICE
LATERALE
Spessore pannello.
Profondità unità.
