subzero.com
|
7

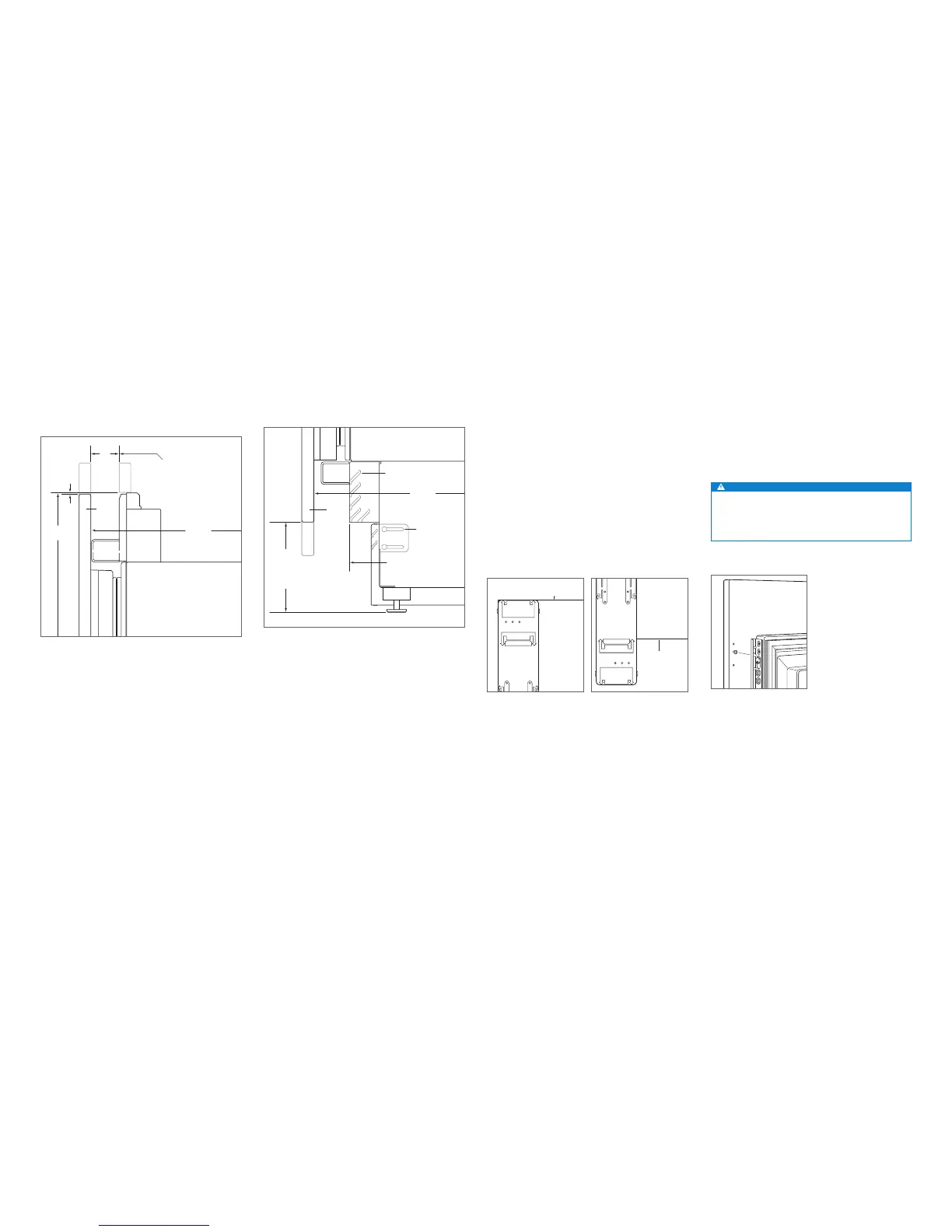

INSTALLAZIONE DEI PANNELLI
Pannelli personalizzati
ALTEZZA PANNELLO PORTA
L’altezza del pannello personalizzato per la porta può spor-
gere oltre l’altezza tipica del pannello ma non deve supe-
rare il limite di peso. Fare riferimento alla gura riportata di
seguito.
VISIBILITÀ ZOCCOLO
L’altezza dello zoccolo può essere superiore all’altezza
comune di uno zoccolo a patto che essa non superi le
dimensioni riportate nell’illustrazione in basso.
610 mm
PER IL RETRO
DELL’UNITÀ
GRATA DI
VENTILAZIONE
CERNIERA
PANNELLO
PORTA
29 mm
MAX
REGOLAZIONE
ZOCCOLO
LO ZOCCOLO DECORATIVO
NON PUÒ ESTENDERSI
OLTRE QUESTO PIANO
DA
102 mm
A
152 mm
DAL
PAVIMENTO
Zoccolo, vista laterale.
45
mm
IL PEZZO DECORATIVO
NON PUÒ ESTENDERSI
OLTRE QUESTO PIANO
PANNELLO
PORTA
CERNIERA
610 mm
PER IL RETRO
DELL’UNITÀ
2134
mm
3 mm
Bordo superiore (modelli colonna e sottopiano), vista laterale.
Installazione dei pannelli
INSTALLAZIONE DEL PANNELLO DELLA PORTA
Le normali dimensioni del pannello si basano su un’altezza
rinita di 2134 mm con sezioni di luce da 3 mm. Le dime di
posizionamento devono essere regolate per i pannelli che
superano le dimensioni normali.
Nei modelli a colonna, il pannello della porta deve essere
installato per primo, seguito dal pannello superiore e poi da
quello inferiore.
Posizionare il pannello con la parte anteriore verso il basso
su una supercie di lavoro protetta. Posizionare la dima a
lo con la parte frontale e i anchi del pannello. Vericare
che il lato della dima utilizzato sia corretto, poi contras-
segnare e forare. Fare riferimento alla gura riportata di
seguito.
Per i modelli a colonna, allineare l’incavo della dima con il
fondo del pannello porta, quindi contrassegnare ed eseguire
i fori. Fare riferimento alla gura riportata di seguito.
Utilizzare il cacciavite torx T-20 fornito per inserire parzial-
mente una vite da 8 x 13 mm nel secondo foro dalla parte
superiore di ogni lato del pannello. Le viti devono sporgere
dal pannello circa 4 mm per supportare il peso dello stesso
durante l’installazione.
Allineare le viti di supporto sulla parte posteriore del pan-
nello con fori scanalati su entrambi i bracci di montaggio
delle porte. Aprire leggermente la porta può facilitare l’alli-
neamento. Una volta che il pannello è retto dalle viti, inserire
parzialmente una vite da 8 x 13 mm nel secondo foro dal
fondo su ciascun lato del pannello, ma non serrarla.
ATTENZIONE
Man mano che la sezione esposta tra i pensili e l’unità
integrata diminuisce, esiste la possibilità di pizzicarsi
o schiacciarsi le dita, qualora si inli la mano nell’aper-
tura mentre la porta si sta chiudendo.
PARTE POSTERIORE
PANNELLO PORTA
Montaggio pannello porta.
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
PARTE SUPERIORE
PANNELLO PORTA
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
PARTE INFERIORE
PANNELLO PORTA
Dima pannello porta, parte
superiore.
Dima pannello porta, parte infe-
riore (solo modelli a colonna).
