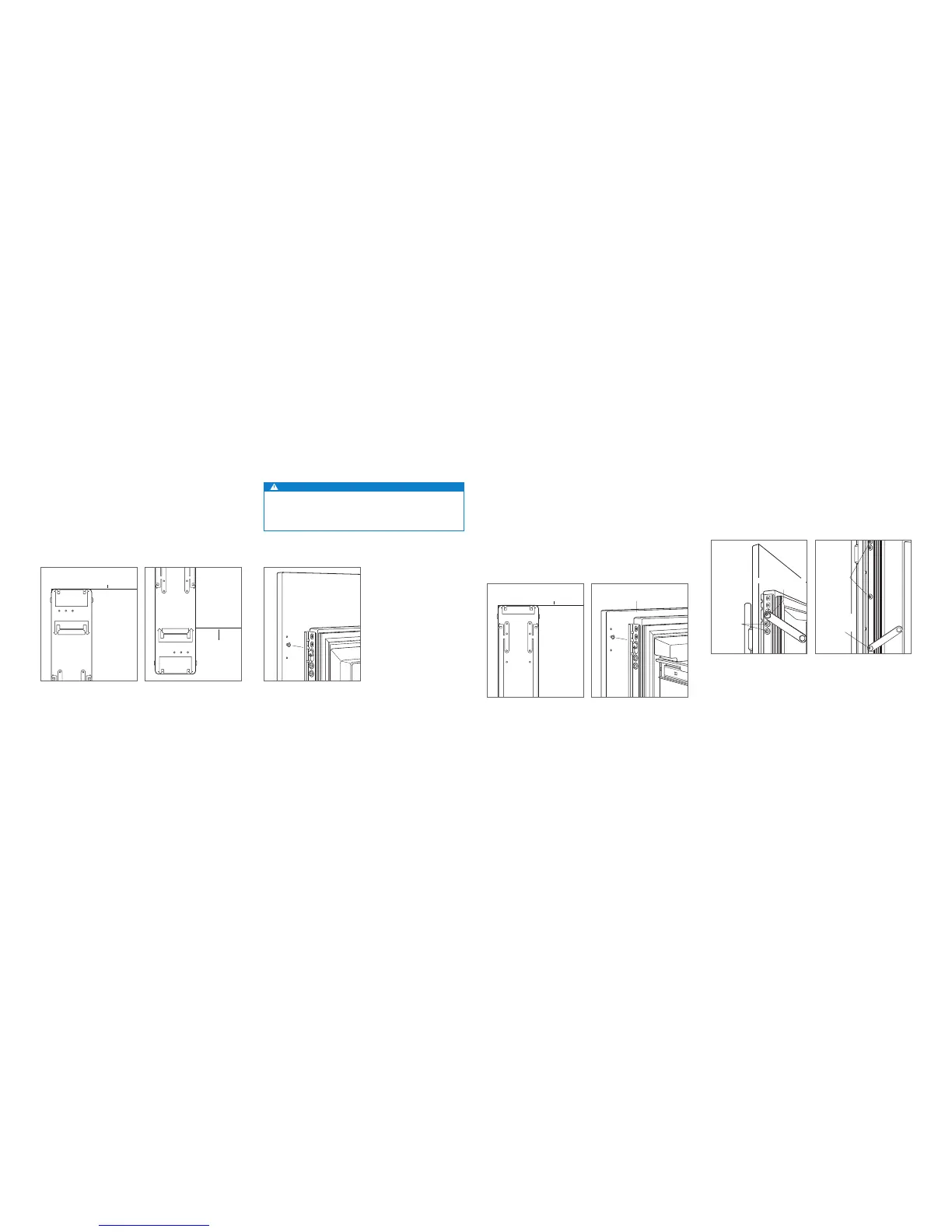

6 | Español
INSTALACIÓN DEL PANEL
Instalación del panel
PANEL DE PUERTA
Las medidas típicas del panel están calculadas con una
altura de 2134mm una vez acabado con una separación de
3 mm. Debe ajustarse la colocación de las plantillas en los
paneles que superen las medidas típicas.
En el modelo ICBIW-30R, el panel de la puerta debe
instalarse en primer lugar, seguido del panel superior de
los cajones y, a continuación, del inferior.
Coloque el panel boca abajo en una supercie de trabajo
protegida. Coloque la plantilla alineada con la parte superior
y los laterales del panel. Compruebe que está utilizando el
lateral adecuado de la plantilla y después marque y haga los
oricios. Observe la siguiente ilustración.
En el modelo ICBIW-30R, debe alinear la muesca de la
plantilla con la parte inferior del panel de la puerta, después
marcar y hacer los oricios. Observe la siguiente ilustración.
Use la punta para tornillos de cabeza Torx T20 suministrada
para insertar parcialmente un tornillo n.º 8 x 13mm en el
segundo oricio desde la parte superior a cada lado del panel.
Los tornillos deben sobresalir aproximadamente 4mm del
panel y soportarán el peso del panel durante la instalación.
Alinee los tornillos de soporte en la parte trasera del panel
con los oricios ranurados de los dos soportes de montaje de
la puerta. Abrir ligeramente la puerta le ayudará a realizar la
alineación. Cuando el panel se sostenga en los tornillos, inserte
parcialmente un tornillo n.º 8 x 13 en el segundo agujero desde
la parte inferior a cada lado del panel, pero no los ajuste.
PRECAUCIÓN
Cuanta menos separación se deje entre los muebles y
la unidad, más posibilidades hay de que se pueda pillar
los dedos si se meten en el hueco al cerrar la puerta.
PARTE TRASERA DEL
PANEL DE LA PUERTA
Montaje del panel de la puerta.
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
PARTE SUPERIOR DEL
PANEL DE LA PUERTA
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
PARTE INFERIOR
DEL PANEL
DE LA PUERTA
Plantilla del panel de la puerta:
parte superior.
Plantilla del panel de la puerta:
parte inferior (solo el modelo
ICBIW-30R).
AJUSTE DEL PANEL
Cierre la puerta o los cajones para realizar los ajustes de
alineación de los paneles y márgenes.
Para realizar un ajuste de lado a lado, mueva los paneles de
lado a lado y después instale y apriete todos los tornillos de
montaje.
Para realizar los ajustes hacia arriba y hacia abajo, hacia
dentro y hacia fuera, aoje ligeramente los tornillos del
soporte. Según el nivel de ajuste necesario, posiblemente
resulte conveniente aojar todos los tornillos de los soportes,
ya que esto permitirá un ajuste máximo. Una vez aojados
los tornillos del soporte, gire las palancas para realizar los
ajustes. Después de realizar los ajustes, apriete los tornillos
del soporte. Observe las siguientes ilustraciones.
TORNILLOS
DE SOPORTE
LEVA HACIA DENTR
O
Y HACIA FUERA
TORNILLOS
DE
SOPORTE
LEVA HACIA
ARRIBA Y
HACIA ABAJO
Ajuste hacia dentro y hacia
fuera.
Ajuste hacia arriba y hacia
abajo.
PANELES DE LOS CAJONES (ICBIW-30R)
Coloque el panel boca abajo en una supercie de trabajo
protegida. Coloque la plantilla alineada con la parte superior
y los laterales del panel. Compruebe que está utilizando el
lateral adecuado de la plantilla y después marque y haga los
oricios. Observe la siguiente ilustración.
Use la punta para tornillos de cabeza Torx T20 suministrada
para insertar parcialmente un tornillo n.º 8 x 13 en el segundo
oricio desde la parte superior a cada lado del panel. Los
tornillos deben sobresalir aproximadamente 4mm del panel y
soportarán el peso del panel durante la instalación.
Alinee los tornillos de soporte en la parte trasera del panel
con los oricios ranurados de los dos soportes de montaje
del cajón. Observe la siguiente ilustración. Abrir ligeramente
el cajón le ayudará a realizar la alineación. Cuando el panel
se sostenga en los tornillos, inserte parcialmente un tornillo
n.º 8 x 13 en el segundo agujero desde la parte inferior a
cada lado del panel, pero no los ajuste.
RIGHT EDGE OF DRA
WER PANEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
BOTTOM
HOLES FOR
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
TOP OF
DRAWER PANEL
LEFT EDGE OF DRAWER PANEL
PARTE SUPERIOR DEL
PANEL DE LOS CAJONES
PARTE TRASERA DEL
PANEL DE LOS CAJONES
Plantilla del panel del cajón:
parte superior.
Montaje del panel del cajón.
