6 | Français

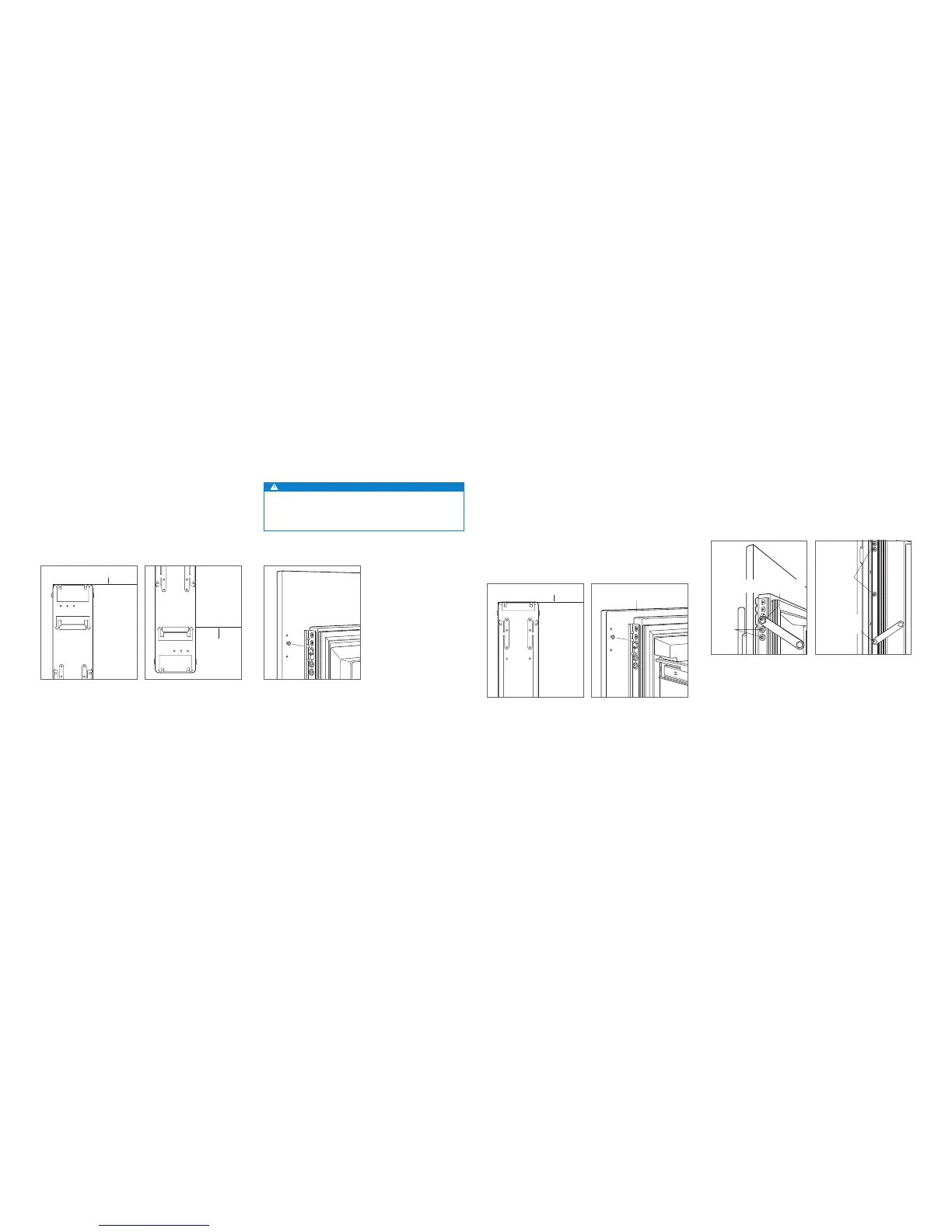

POSE DES PANNEAUX
Pose des panneaux
PANNEAU DE PORTE
Les dimensions normales de panneau sont calculées à
partir d'une hauteur nie de 2 134 mm avec des espaces
de 3 mm. Le placement du gabarit doit être ajusté si les
panneaux dépassent les dimensions normales.
Sur les modèles ICBIW-30R, le panneau de porte doit être
posé en premier, puis le panneau de tiroir supérieur, puis le
panneau de tiroir inférieur.
Posez la façade du panneau sur une surface de travail
protégée. Faites afeurer le gabarit au bord supérieur et aux
côtés du panneau. Vériez que le bon côté du gabarit soit
utilisé, puis faites des repères et percez les trous. Reportez-
vous à l'illustration ci-après.
Pour les modèles ICBIW-30R, alignez l'encoche du gabarit
sur le bas du panneau de porte, puis faites des repères et
percez les trous. Reportez-vous à l'illustration ci-après.
Utilisez la clé torx T-20 fournie pour insérer partiellement
une vis n° 8 x13 mm dans le deuxième trou à partir du haut
de chaque côté du panneau. Les vis doivent dépasser
d'environ 4 mm du panneau et vont soutenir le poids du
panneau lors de l'installation.
Alignez les vis de support à l'arrière du panneau sur les trous
fendus des deux supports de xation de porte. Le fait d'ouvrir
légèrement la porte peut aider à l'alignement. Une fois que le
panneau est soutenu par les vis, insérez partiellement une vis
n° 8 x13 mm dans le deuxième trou à partir du bas de chaque
côté du panneau, mais ne serrez pas complètement.
MISE EN GARDE
Plus l'espace entre les éléments de cuisine et l'appareil
diminue, plus le risque de se pincer gravement les
doigts augmente lors de la fermeture de la porte.
ARRIÈRE DU
PANNEAU DE PORTE
Fixation des panneaux de porte
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
DESSUS DU PANNEAU DE PORTE
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
BAS DU
PANNEAU
DE PORTE
Gabarit pour les panneaux de
porte - dessus
Gabarit pour les panneaux
de porte - bas (modèles
ICBIW-30R uniquement)
AJUSTEMENT DES PANNEAUX
Fermez la porte et/ou les tiroirs. Maintenant, il est possible
d'effectuer les ajustements pour aligner les panneaux et les
espaces.
Pour un réglage sur les côtés, déplacez les panneaux vers le
côté, puis mettez et serrez toutes les vis de xation.
Pour les réglages vers l'intérieur ou l'extérieur et ou vers
le haut ou le bas, desserrez légèrement les vis de support.
Selon le niveau de réglage requis, il sera peut-être utile
de desserrer toutes les vis de support, ce qui permettra
un réglage maximum. Une fois que les vis de support ont
été desserrées, faites tourner les cames pour effectuer les
ajustements. Une fois ceux-ci terminés, resserrez toutes les
vis de support. Reportez-vous aux illustrations ci-après.
VIS DE
SUPPOR
T
CAME POUR L'AJUSTEMENT VERS
L'INTÉRIEUR OU L'EXTÉRIEUR
VIS DE
SUPPORT
CAME POUR
L'AJUSTEMENT
VERS LE HAUT
OU VERS LE BAS
Ajustement vers l'intérieur ou
l'extérieur
Ajustement vers le haut et vers
le bas
PANNEAUX DE TIROIR (ICBIW-30R)
Posez la façade du panneau sur une surface de travail
protégée. Faites afeurer le gabarit au bord supérieur et aux
côtés du panneau. Vériez que le bon côté du gabarit soit
utilisé, puis faites des repères et percez les trous. Reportez-
vous à l'illustration ci-après.
Utilisez la clé torx T-20 fournie pour insérer partiellement
une vis n° 8 x13 mm dans le deuxième trou à partir du haut
de chaque côté du panneau. Les vis doivent dépasser
d'environ 4 mm du panneau et vont soutenir le poids du
panneau lors de l'installation.
Alignez les vis de support à l'arrière du panneau sur les trous
fendus des deux supports de xation de tiroir. Reportez-vous
à l'illustration ci-après. Le fait d'ouvrir légèrement le tiroir peut
aider à l'alignement. Une fois que le panneau est soutenu
par les vis, insérez partiellement une vis n° 8 x13 mm dans le
deuxième trou à partir du bas de chaque côté du panneau,
mais ne serrez pas complètement.
RIGHT EDGE OF DRA
WER PANEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
BOTTOM
HOLES FOR
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
TOP OF
DRAWER PANEL
LEFT EDGE OF DRAWER PANEL
DESSUS DU PANNEAU DE TIROIR
ARRIÈRE DU
PANNEAU DE TIROIR
Gabarit pour les panneaux de
tiroir - dessus
Fixation des panneaux de tiroir
