2
|
Français
Information concernant le produit
Les renseignements importants concernant le produit,
notamment la référence modèle et le numéro de série,
gurent sur la plaque des caractéristiques du produit.
La plaque des caractéristiques se trouve sur le dessous
du panneau de commande, à gauche. Reportez-vous à
l'illustration ci-après.
Si vous devez contacter le service après-vente, contactez le
prestataire agréé par l'usine Sub-Zero avec les numéros de
modèle et de série.
CAVES À VIN
Table des matières
2 Caves à vin
2 Cotes d'encastrement
3 Électricité
3 Préparation
3 Support antibasculement
4 Emplacement
4 Alignement
5 Panneaux sur mesure
6 Pose des panneaux
7 Dernières nitions
Les caractéristiques et spécications peuvent être modiées
à tout moment sans préavis.
Remarque importante
Pour garantir une installation de ce produit aussi sûre
et efcace que possible, veuillez faire particulièrement
attention aux mentions mises en évidence tout au long
de ce guide, notamment :
REMARQUE IMPORTANTE met l'accent sur un
renseignement particulièrement important.
MISE EN GARDE signale un danger qui pourrait causer une
blessure mineure ou endommager le produit si vous ne
suivez pas les instructions.
AVERTISSEMENT signale un danger qui pourrait causer
des blessures graves voire fatales si vous ne prenez pas
certaines précautions.
REMARQUE IMPORTANTE : Conservez ces instructions pour
l'électricien local chargé des inspections.
Outils et matériaux
Tournevis—normaux, à pointe cruciforme, Phillips et Torx.
Perceuse électrique.
Mèches (mèches de maçonnerie nécessaires pour
l'installation dans le béton).
Jeu de clés et de douilles normales.
Niveaux de 0,6 m et 1,2 m.
Matériel pour protéger la maison, le sol et son mobilier
pendant l'installation.
Emplacement de la plaque des
caractéristiques.
PLAQUE DES CARAC-
TÉRISTIQUES
PRÉPARATION DE L'EMPLACEMENT

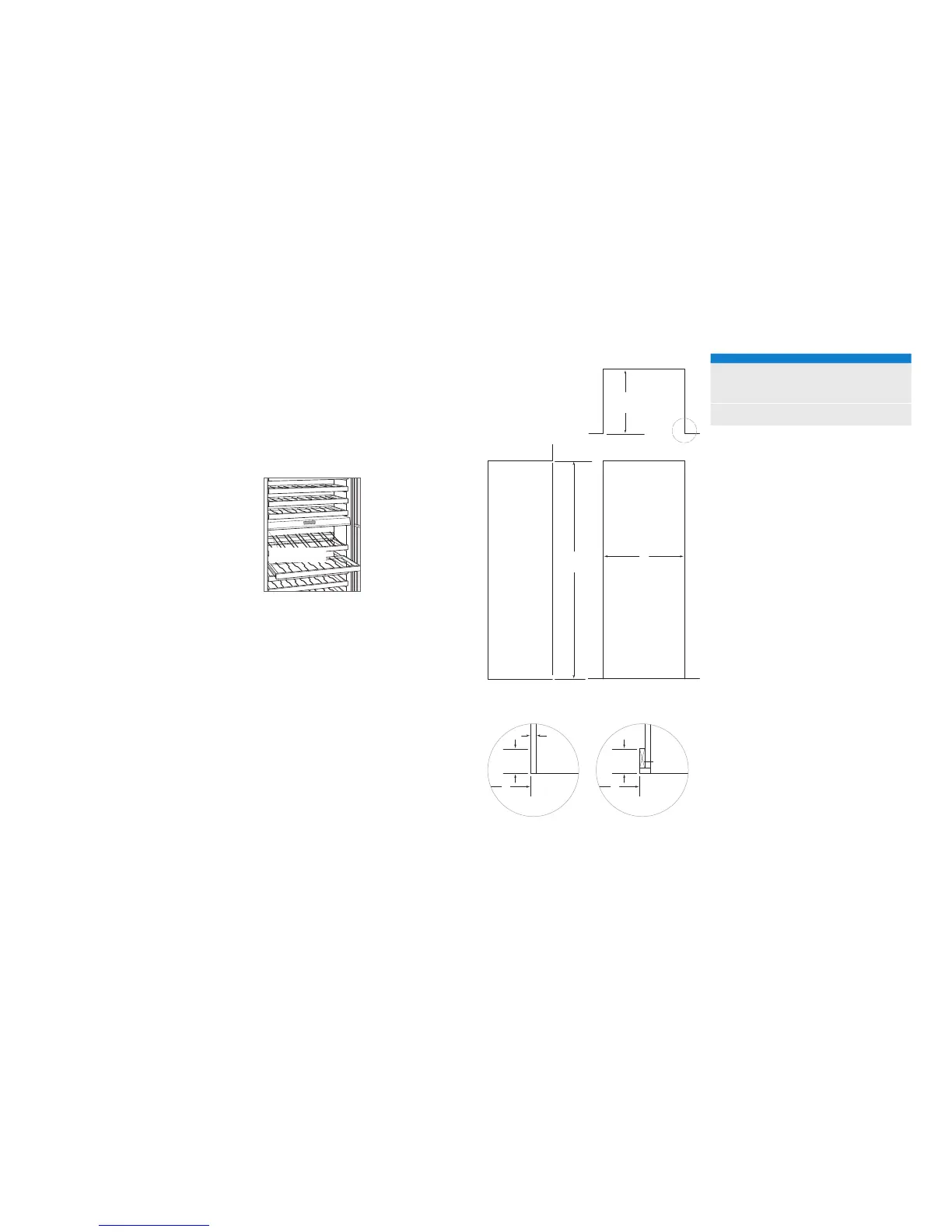

Cotes d'encastrement
CAVES À VIN
COTES D'ENCASTREMENT
COLONNE L H
ICBIW-18 457 mm 2134 mm
ICBIW-24 610 mm 2134 mm
ICBIW-30 762 mm 2134 mm
GRANDE HAUTEUR L H
ICBIW-30R 762 mm 2134 mm
Chaque modèle de cave à vin mesure 610 mm de profondeur.
Tenez compte de l'épaisseur du panneau lorsque vous
préparez la profondeur d'ouverture nie. Il faut qu'il y ait un
repli ni d'au moins 89 mm sur tous les côtés de l'ouverture.
Pour les meubles avec encadrement, il faut également
installer un ller ni supplémentaire derrière l'encadrement de
la façade pour assurer une bonne installation. Reportez-vous
à l'illustration.
INSTALLATION CONJOINTE
Lorsque vous installez deux appareils côte à côté en
installation double, la largeur de l'ouverture égale la somme
de la largeur des deux appareils. Il sera nécessaire d'avoir
un kit d'installation conjointe pour cette installation. Si aucun
kit d'installation conjointe n'est spécié, il est recommandé
d'utiliser un ller de 51 mm au moins entre les appareils.
Ces kits d'installation conjointe sont disponibles chez un
revendeur agréé Sub-Zero.
635 mm
PROFONDEUR
D'OUVERTURE
L
LARGEUR D'OUVERTURE
H
HAUTEUR
D'OUVERTURE
REMARQUE : Les replis finis de 89 mm sont visibles et doivent être finis pour être
assortis aux autres éléments de cuisine.
VUE LA
TÉRALE
VUE EN PLAN
VUE DE FACE
89 mm
REPLI
FINI
MEUBLES SANS
MOULURE
19
mm
TYPIQUE
89 mm
REPLI
FINI
FILLER
MEUBLES AVEC
CADRE
L L
