subzero.com
|
5

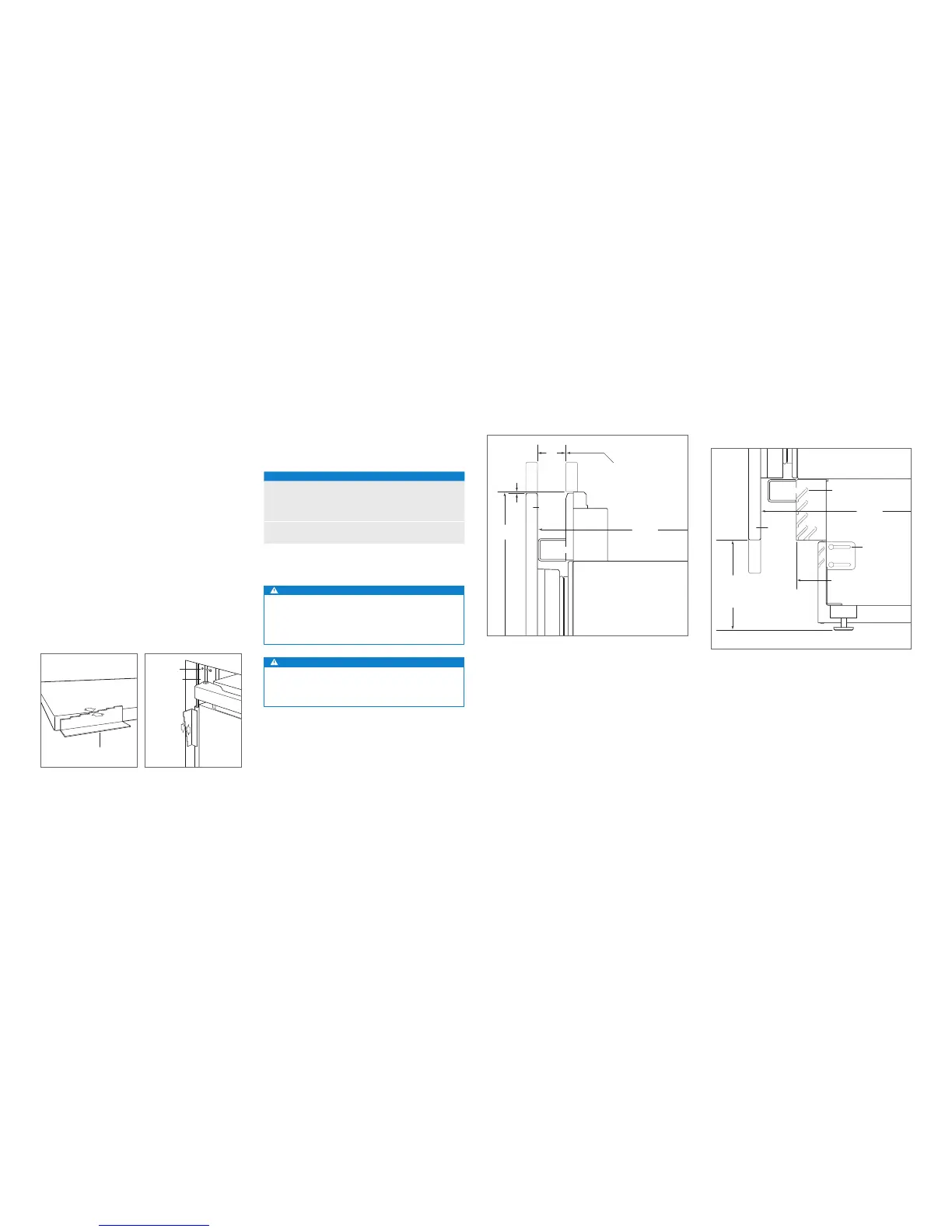

INSTALLATION
Alignement
AJUSTEMENT DE LA PROFONDEUR
Réglez la profondeur de l'appareil de sorte qu'il soit à eur
des meubles adjacents. Exécutez les étapes suivantes pour
que l'ajustement soit précis :
1 Posez le panneau décoratif sur une surface de travail
protégée. Posez la jauge d'épaisseur de panneau à côté
du panneau pour identier quelle encoche correspond
à l'épaisseur du panneau. Reportez-vous à l'illustration
ci-après. Une fois que vous l'avez identiée, faites un
repère avec un feutre sur l'encoche.
2 La porte étant fermée, positionnez le haut de l'appareil
à l'aide de la jauge d'épaisseur de panneau. Reportez-
vous à l'illustration ci-après. Insérez une vis en acier
inoxydable n° 8 x 13 mm au-dessus de la charnière,
puis insérez une vis à tête cylindrique bombée n° 8 x 13
du côté où se trouve la poignée. Pour les appareils plus
étroits, il est possible qu'il faille garder la porte ouverte
pour accéder à l'emplacement de la vis côté poignée.
Faites la même chose pour aligner le bas.
ANCRAGE
Une fois que le haut et le bas sont alignés, vériez que les
portes et les tiroirs s'ouvrent correctement, puis mettez les
vis restantes dans chaque moulure latérale.
JAUGE D'ÉPAISSEUR
DE PANNEAU
FAÇADE
DE L'APPAREIL
ENCADREMENT
DE LA FAÇADE
DU MEUBLE
VIS
MOULURE
LATÉRALE
Épaisseur de panneau.
Profondeur de l'appareil.
Panneaux sur mesure
Il faut installer les panneaux de tiroir et de porte sur mesure
et les poignées. Les panneaux en acier inoxydable sont en
vente chez les revendeurs agréés SubZero.
L'épaisseur du panneau sur mesure peut varier. L'épaisseur
du panneau doit être d'au moins 16 mm, mais elle peut
être augmentée tant que l'on ne dépasse pas le poids de
panneau maximum autorisé tel qu'indiqué dans le tableau
ci-dessous. Chaque modèle mesure 610 mm de profondeur.
Tenez compte de l'épaisseur du panneau lorsque vous
préparez la profondeur d'ouverture nie.
EXIGENCES RELATIVES AUX PANNEAUX
POIDS DU PANNEAU MAX
Porte 16 kg
Porte (ICBIW-30R) 11 kg
Tiroir 7 kg
ÉPAISSEUR DE PANNEAU MIN
Tous les panneaux 16 mm
L'espace entre les panneaux peut varier. En principe, il
mesure 3 mm.
MISE EN GARDE
Dans le cas de panneaux d'une épaisseur supérieure
à 25 mm, un arrêt de porte de 90 degrés risque
de s'avérer nécessaire pour éviter d'endommager
l'appareil et les meubles adjacents.
MISE EN GARDE
Plus l'espace entre les meubles de cuisine et l'appareil
diminue, plus on risque de se pincer gravement les
doigts lors de la fermeture de porte.
Finissez tous les côtés des panneaux sur mesure. Ils seront
visibles lorsque la porte est ouverte.
Nous recommandons l'utilisation de poignées en « D ».
Les poignées Pro et tubulaires en acier inoxydable sont
disponibles chez les revendeurs agréés Sub-Zero. Les
poignées de porte doivent être situées près du bord du
panneau, à l'opposé de la charnière, et centrées de bas
en haut. Les poignées de tiroir doivent être situées près du
rebord supérieur de chaque panneau.
POSE DES PANNEAUX
HAUTEUR DE PANNEAU DE PORTE
La hauteur du panneau de porte sur mesure peut aller
au-delà de la hauteur normale de panneau ; il faut en
revanche respecter la contrainte de poids. Reportez-vous
à l'illustration ci-après.
45
mm
UN LAMBREQUIN DÉCORATIF
NE PEUT PAS
DÉPASSER CE NIVEAU
PANNEAU
DE PORTE
JUSQU'À L'ARRIÈRE
DE L'APPAREIL
610 mm
2134
mm
3 mm
CHARNIÈRE
Lambrequin supérieur - vue latérale.
DÉGAGEMENT DE SOCLE
La hauteur du socle peut dépasser celle d'un socle normal,
à condition que les dimensions indiquées dans l'illustration
ci-dessous soient respectées. Lorsque le socle mesure
entre 51 et 98 mm, il faut se procurer un accessoire pour
socle réduit auprès d'un revendeur agréé Sub-Zero.
JUSQU'À L'ARRIÈRE
DE L'APPAREIL
610 mm
REGISTRES DE VENTILATION
PANNEAU
DE PORTE
AJUSTEMENT MAX
DE LA PLINTHE -
29 mm
UN LAMBREQUIN DÉCORATIF
NE PEUT PAS
DÉPASSER CE NIVEAU
102 mm
À
152 mm
À PARTIR
DU SOL
CHARNIÈRE
Socle - vue latérale.
