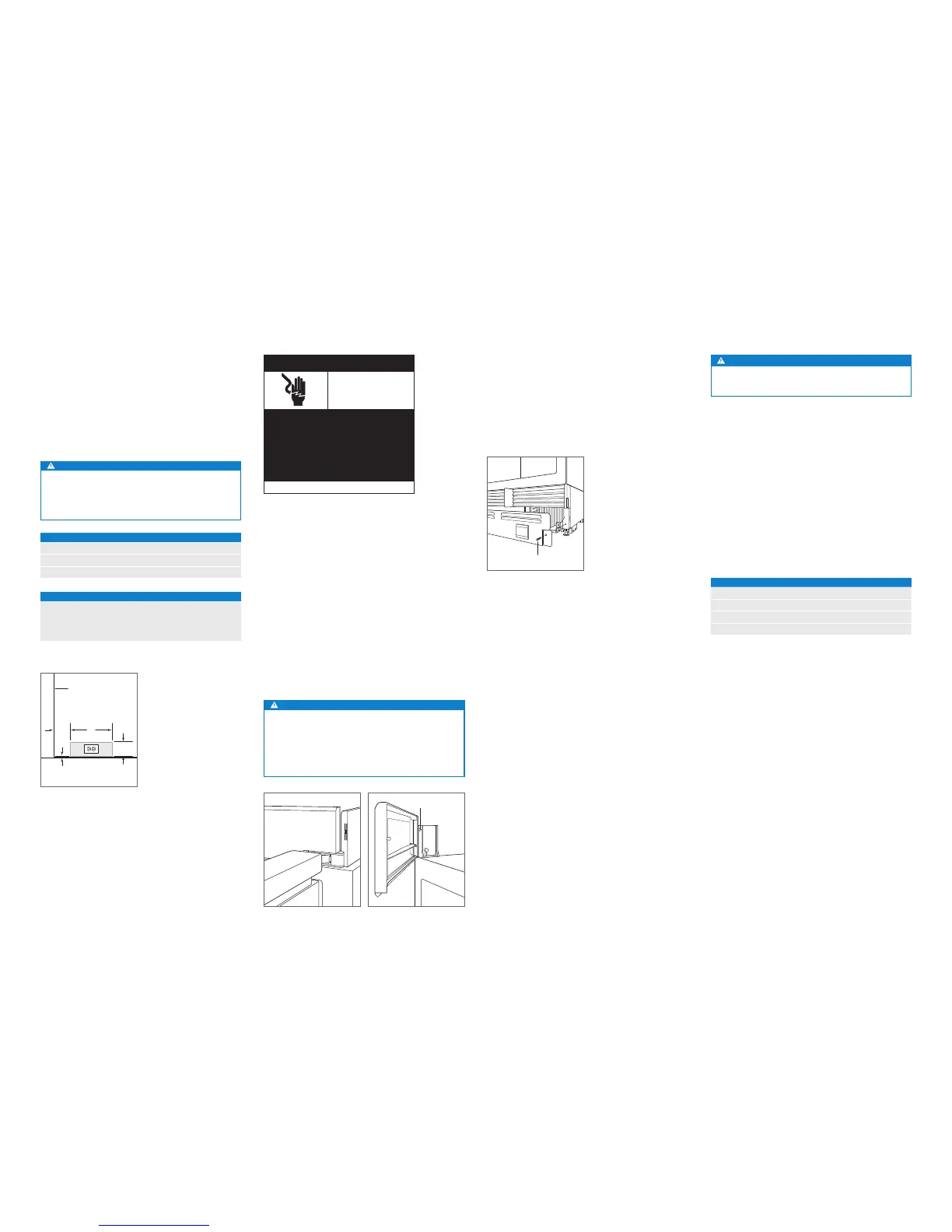

PRÉPARATION DE L'EMPLACEMENT
Électricité
Danger de
choc électrique
Branchez directement le cordon électrique
dans une prise avec mise à la terre adéquate.
N’entravez pas la fonction de mise à la
terre de la prise.
N’utilisez pas d'adaptateur ou de cordon
de rallonge.
Le non-respect de ces instructions pourrait
entraîner des blessures graves voire mortelles.
Voir les instructions d’installation
CONNEXION AU SYSTÈME DE SÉCURITÉ RÉSIDENTIEL
Si l'appareil doit être connecté à un système de sécurité
résidentiel, il faut prévoir des raccords basse tension vers
l'appareil. Deux connecteurs se trouvent derrière la moulure
supérieure. Pour chaque connecteur, vous devriez laisser
sortir un minimum de 3 m de l de raccord du mur arrière,
près de la prise de courant.
Retirez la moulure supérieure en dégageant la moulure
du côté avec les charnières de l'appareil. Faites tourner
la moulure et retirez la goupille de la moulure du support
vertical du côté de la poignée. Reportez-vous aux illustrations
ci-après. Utilisez des bornes embrochables ou des
capuchons de connexion pour effectuer les branchements
appropriés. Faites références aux codes couleurs suivants :
• Contacts normalement ouverts – l blanc avec rayures
rouges
• Commun—l gris avec rayures blanches
MISE EN GARDE
Le circuit de l'alarme qui se trouve dans l'appareil n'est
qu'un dispositif basse tension à faible courant. Il ne
devrait pas être utilisé pour couper ou établir le courant.
Toute borne non utilisée devrait être entièrement isolée
et les ls maintenus à l'écart de tout composant mobile
ou conducteur.
Électricité
L'installation doit se conformer à tous les codes électriques
applicables. Elle doit être correctement mise à la terre.
L'alimentation en électricité doit se trouver dans la zone
ombrée indiquée sur l'illustration et dans le tableau
ci-dessous. Il est nécessaire d'avoir un circuit indépendant,
alimentant uniquement cet appareil ménager. Il n'est
pas recommandé d'avoir recours à un disjoncteur
différentiel (GFCI) qui pourrait provoquer l'interruption
du fonctionnement de l'appareil.
MISE EN GARDE
La prise doit être vériée par un électricien qualié.
Celui-ci doit s'assurer qu'elle est dotée de la polarité
adéquate. Assurez-vous que la prise est correctement
mise à la terre.
CONFIGURATION ÉLECTRIQUE
Alimentation électrique 220-240 V c.a., 50/60 Hz
Service 10 A
Prise type mise à la terre
EMPLACEMENT DE L'ALIMENTATION ÉLECTRIQUE
PORTE A
Modèles de 457 mm 152 mm
Modèles de 610 mm 241 mm
Modèles de 762 mm 318 mm
A
6 mm
108
mm
114
mm
SOL
CÔTÉ GAUCHE
DE L'OUVERTURE
Emplacement de l'alimentation
électrique.
GOUPILLE
Moulure supérieure—côté avec
les charnières
Moulure supérieure—côté avec
la poignée
Préparation
Dégagez l'appareil du carton et inspectez-le an de déceler
tout dommage éventuel. Retirez le socle en bois et jetez les
boulons et les supports d'expédition. Retirez et recyclez les
matériaux d'emballage. Ne jetez pas la plinthe, le support
antibasculement ni le matériel de xation.
Retirez la plinthe en sortant les deux vis de xation.
Reportez-vous à l'illustration ci-après.
VIS
Retrait de la plinthe
Support antibasculement
AVERTISSEMENT
Le support antibasculement doit être installé pour
empêcher l'appareil de basculer vers l'avant.
L'arrière du support antibasculement doit être installé
à 660 mm mesuré depuis le devant de l'appareil
(sans panneaux).
Utilisez tous les accessoires de xation pour les supports
antibasculement conformément aux directives pour les
planchers en bois ou les sols en béton.
REMARQUE IMPORTANTE : Dans le cas de planchers en
bois ou en béton, si les vis n° 12 ne rencontrent pas de
montant mural ni de plaque murale, utilisez les vis n° 8 et
les rondelles n° 12 avec les pièces d'ancrage mural.
REMARQUE IMPORTANTE : Dans le cas de certaines
installations, le plancher brut ou le revêtement de sol
nécessite que les vis utilisées pour xer les supports
antibasculement au mur arrière soient posées en angle.
QUINCAILLERIE DE FIXATION ANTIBASCULEMENT
1 Support antibasculement
6 Vis à tête cylindrique bombée n° 12 x 64 mm
2 Cales d'ancrage 9,5 mm – 16 x 95 mm
6 Rondelles plates n° 12
