7

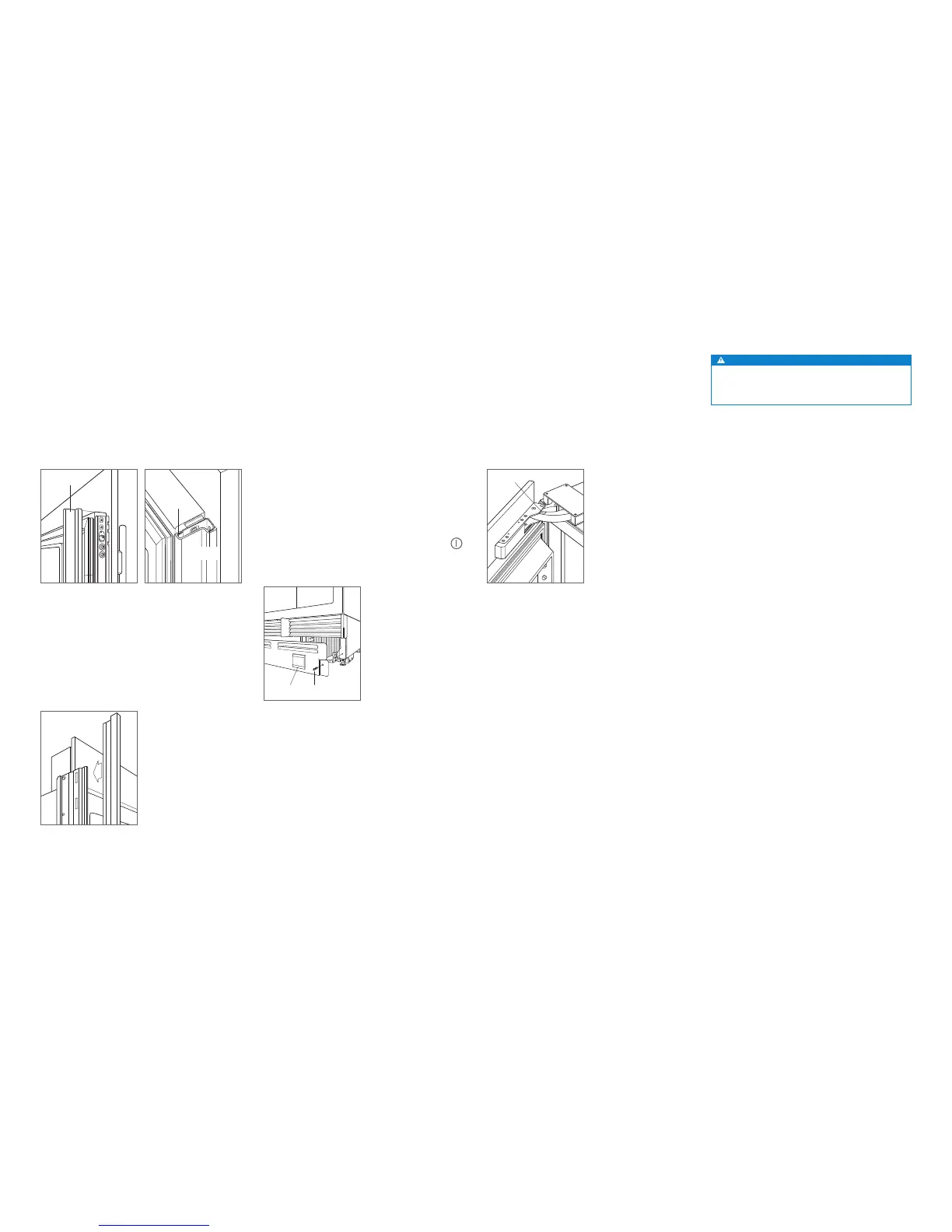

INSTALLATION DER SOCKELLEISTE
Die Sockelleiste positionieren und mit den beiden
Montageschrauben einbauen. Siehe Abbildung unten. Die
Sockelleiste muss für Wartungszwecke ausgebaut werden
können. Der Boden darf beim Ausbauen nicht behindern.
An der ab Werk eingebauten Sockelleiste kann maximal eine
152mm hohe dekorative Sockelleiste angebracht werden.
Die zwei Reihen mit Entlüftungslamellen können abgedeckt
werden, wenn die Türplatte mindestens einen Abstand von
102 mm von der Fußbodendeckschicht wahrt.
Zum Einbauen einer dekorativen Sockelleiste das Trägerpapier
von den Magneten abziehen und die Sockelleiste an den
Magneten anbringen. Die Magneten können auch in ihrer
Position festgeklebt werden, um die Haftkraft zu verbessern.
Durch die Anbringung mittels Magneten kann die dekorative
Sockelleiste nach Bedarf entfernt werden.
Das Gerät einschalten, indem Sie auf der Schaltblende
berühren.
INSTALLATION
SCHRAUBEMAGNET
Installation der Sockelleiste
Fertigstellung
INSTALLATION DES TÜRPROFILS
Nach Anpassen der Platten die Zierleiste an der Tür/den
Schubladen anbringen. Zum Einbauen ganz oben anfangen
und die Leiste auf die vorderen und hinteren Flansche in
der Halterung ausrichten und einrasten lassen. Dabei die
Zierleiste zur Rückseite der Platte hin drücken. Nach dem
Sichern des oberen Teils arbeiten Sie sich nach unten fort,
bis der Rest der Leiste vollständig installiert wurde. Siehe
die Abbildungen weiter unten.
TÜRPROFIL
VORDERER
FLANSCH
HINTERER
FLANSCH
Türprol
Halterungsansche
EINBAUEN DER SEITENLEISTE
Die seitliche Zierleiste an der Griffseite von hohen und
Säulenmodellen einbauen. Die Seitenleiste rastet auf der
Halterung ein, die an der Griffseite des Geräts angebracht
ist. Siehe Abbildung unten.
Seitenleiste
TÜRANSCHLAG VON 90°
Ein 90-Grad-Türanschlag ist in die Scharniere eingebaut.
Um die Türöffnung auf 90° zu begrenzen, die Tür auf etwas
weniger als 90° öffnen. Dann die vorhandenen Klammern
mit einer standardmäßigen Schraubendreherklinge von
den Scharnieren entfernen. Die 90°-Klammern, die sich in
der Plastiktüte mit der Produktliteratur benden, in jedes
Scharnier einführen. Siehe Abbildung unten.
KLAMMER
Türanschlag von 90°
ACHTUNG
Beim Lagern, Recyceln oder Entsorgen von unbenutzten
Kühl- und Gefrierschränken alle lokalen und nationalen
Vorschriften beachten.
Sub-Zero, Sub-Zero & Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens, The Fine Art of Kitchen Design und Ingredients sind eingetragene Marken und Service-
Marken der Sub-Zero, Inc. Wolf, Wolf & Design, Wolf Gourmet, W & Design und die auf Schaltknebel aufgebrachte Farbe Rot sind eingetragene Marken und Servicemarken der Wolf
Appliance, Inc. Alle anderen Marken oder eingetragenen Marken sind das Eigentum ihrer jeweiligen Besitzer in den Vereinigten Staaten und anderen Ländern.
