Sub-Zero ICBIW-18 - Maßangefertigte Platten

subzero.com | 5

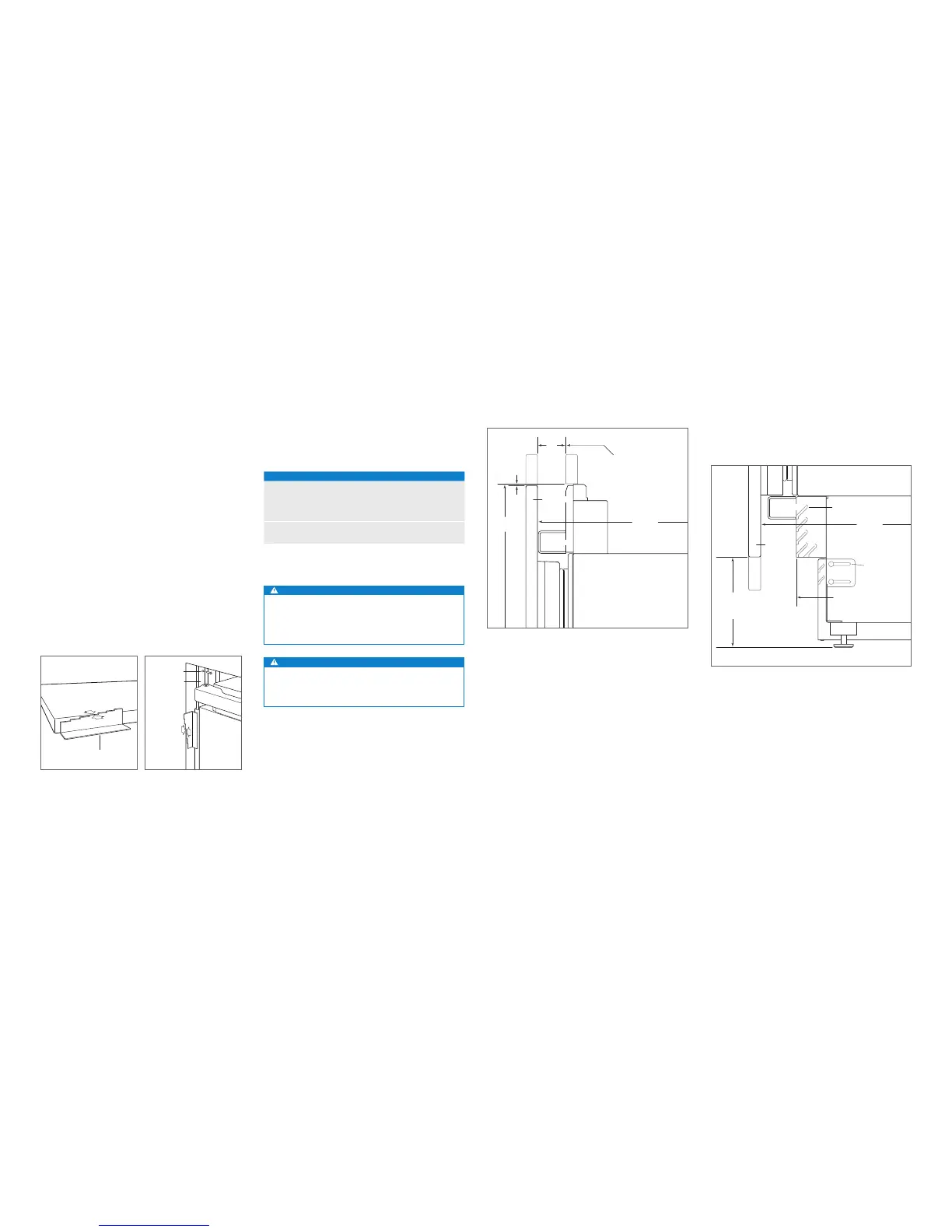

INSTALLATION
Ausrichtung
TIEFENEINSTELLUNG
Die Tiefe des Geräts so einstellen, dass es bündig mit den
angrenzenden Schränken abschließt. Eine präzise Passung
erhalten Sie, wenn Sie folgende Schritte ausführen:
1 Dekorplatte auf eine geschützte Arbeitsäche legen. Den
Plattenstärkenmesser neben die Platte positionieren, um
festzustellen, welche Kerbe der Plattenstärke entspricht.
Siehe Abbildung unten. Nachdem die richtige Kerbe
ermittelt wurde, wird diese mit einem Marker markiert.
2 Die Oberseite des Geräts mithilfe des Plattenstärken-
messers bei geschlossener Tür in Position bringen.
Siehe Abbildung unten. Über dem Scharnier eine
Edelstahlschraube Nr. 8 x 13 mm einführen, dann
auf der Griffseite des Geräts eine Flachkopfschraube
Nr. 8 x 13 einführen. Bei schmaleren Geräten muss
eventuell die Tür geöffnet werden, damit man Zugang
zur Schraubenposition auf der Griffseite erhält. Zur
Ausrichtung der Unterseite das Verfahren wiederholen:
VERANKERUNG
Nachdem Ober- und Unterseite ausgerichtet wurden, muss
überprüft werden, ob sich die Türen/Schubladen richtig
öffnen lassen. Dann werden die restlichen Schrauben in
jeder Seitenleiste eingebaut.
PLATTENSTÄRKENMESSER
GERÄTEVOR-
DERSEITE
FRONTRAHMEN
SCHRANK
SCHRAUBE
SEITENLEISTE
Plattenstärke Gerätetiefe
Maßangefertigte Platten
Es müssen maßangefertigte Tür-/Schubladenplatten und
Griffe eingebaut werden. Edelstahlplatten sind über einen
Sub-Zero-Vertragshändler lieferbar.
Die Stärke der maßangefertigten Platten kann unterschiedlich
ausfallen. Die Platte muss mindestens 16 mm stark sein, aber
die Stärke kann auch erhöht werden, sofern sie nicht das in
der Tabelle weiter unten aufgeführte Plattenhöchstgewicht
überschreitet. Die Tiefe jedes Modells beträgt 610mm.
Bei der Planung der endbearbeiteten Öffnungstiefe muss
die Plattenstärke berücksichtigt werden.
PLATTENANFORDERUNGEN
PLATTENGEWICHT MAX
Tür 16 kg
Tür (ICBIW-30R) 11 kg
Schublade 7 kg
PLATTENSTÄRKE MIN
Alle Platten 16 mm
Laibungen zwischen Platten können unterschiedlich
ausfallen; in der Regel sind Laibungen 3mm breit.
VORSICHT
Wenn eine Platte mit einer Stärke von mehr als 25 mm
eingebaut wird, ist eventuell ein Türanschlag von 90°
erforderlich, um Schäden am Gerät und den angren-
zenden Schränken zu vermeiden.
VORSICHT
Bei einer kleineren Laibung zwischen Schränken und
dem Gerät besteht die Gefahr, dass man sich beim
Schließen der Tür ernsthaft die Finger quetscht.
Die maßangefertigten Platten müssen auf allen Seiten
endbearbeitet werden. Sie sind sichtbar, wenn die Tür
geöffnet ist.
Es werden D-förmige Griffe empfohlen. Edelstahlrund-
und Pro-Griffe sind über einen Sub-Zero-Vertragshändler
lieferbar. Die Türgriffe müssen sich in der Nähe der Kante
der Platte gegenüber dem Scharnier benden und sollten
von oben nach unten zentriert sein. Die Schubladengriffe
müssen sich nahe der oberen Kante jeder Platte benden.
INSTALLATION DER PLATTE
HÖHE DER TÜRPLATTE
Die Höhe der maßangefertigten Türplatte kann die typische
Plattenhöhe überschreiten, solange nicht das Gewichtslimit
überschritten wird. Siehe Abbildung unten.
45
mm
EINE DEKORATIVE ABSCHIRMUNG
DARF NICHT ÜBER DIESE
EBENE HINAUSRAGEN
610 mm
ZUR RÜCKSEITE
DES GERÄTS
2134
mm
3 mm
TÜRPLATTE
SCHARNIER
Obere Abschirmung – Seitenansicht
SOCKELLEISTENFREIRAUM
Die Höhe des Sockelleistenbereichs kann über die typische
Höhe hinausragen, solange nicht die in der nachstehenden
Abbildung genannten Abmessungen überschritten
werden. Bei Sockelleistenhöhen von 51mm bis 98mm
ist ein Zubehörsatz für eine reduzierte Sockelleistenhöhe
erforderlich, der über einen Sub-Zero-Vertragshändler
bezogen werden kann.
610 mm
ZUR RÜCKSEITE
DES GERÄTS
ENTLÜFTUNGS-
LAMELLEN
TÜRPLATTE
MAX.
ANPASSUNG
SOCKELLEISTE
29 mm
EINE DEKORSOCKELLEISTE
DARF NICHT ÜBER DIESE
EBENE HINAUSRAGEN
102 mm
BIS
152 mm
VOM BODEN
SCHARNIER
Sockelleiste – Seitenansicht
