Español
Información sobre el producto
En la placa de datos del producto encontrará información
importante, incluyendo el modelo y el número de serie.
La placa de datos está ubicada en la parte inferior izquierda
del panel de control. Observe la siguiente ilustración.
Si necesita recurrir a un servicio técnico, póngase en
contacto con un servicio de Sub-Zero certicado con el
modelo y el número de serie.
CONSERVADORES DE VINO
Contenido
2 Conservador de vino
2 Medidas de la cavidad
3 Instalación eléctrica
3 Preparación
3 Soporte antivuelco
4 Colocación
4 Alineación
5 Paneles a medida
6 Instalación de los paneles
7 Acabado
Las características y especicaciones están sujetas a
cambios sin previo aviso.
Nota importante:
Para garantizar que este producto se instala y funciona de
la forma más ecaz y segura posible, tenga en cuenta la
información que se destaca en esta guía:
NOTA IMPORTANTE se utiliza para resaltar información que
resulta especialmente importante.
PRECAUCIÓN indica una situación en la que se pueden
sufrir heridas leves o provocar daños al producto si no se
siguen las instrucciones.
AVISO indica el peligro de que se produzcan heridas graves
o incluso la muerte si no se respetan las precauciones.
NOTA IMPORTANTE: conserve estas instrucciones para el
inspector eléctrico local.
Herramientas y materiales
• Destornilladores: estándar, Phillips y Torx.
• Taladro.
• Brocas (se necesitarán brocas de mampostería para la
instalación en hormigón).
• Juego de llaves y llaves de vaso estándar.
• Niveles de 0,6 m y 1,2 m.
• Material para proteger la casa, el suelo y los armarios de
cocina durante la instalación.

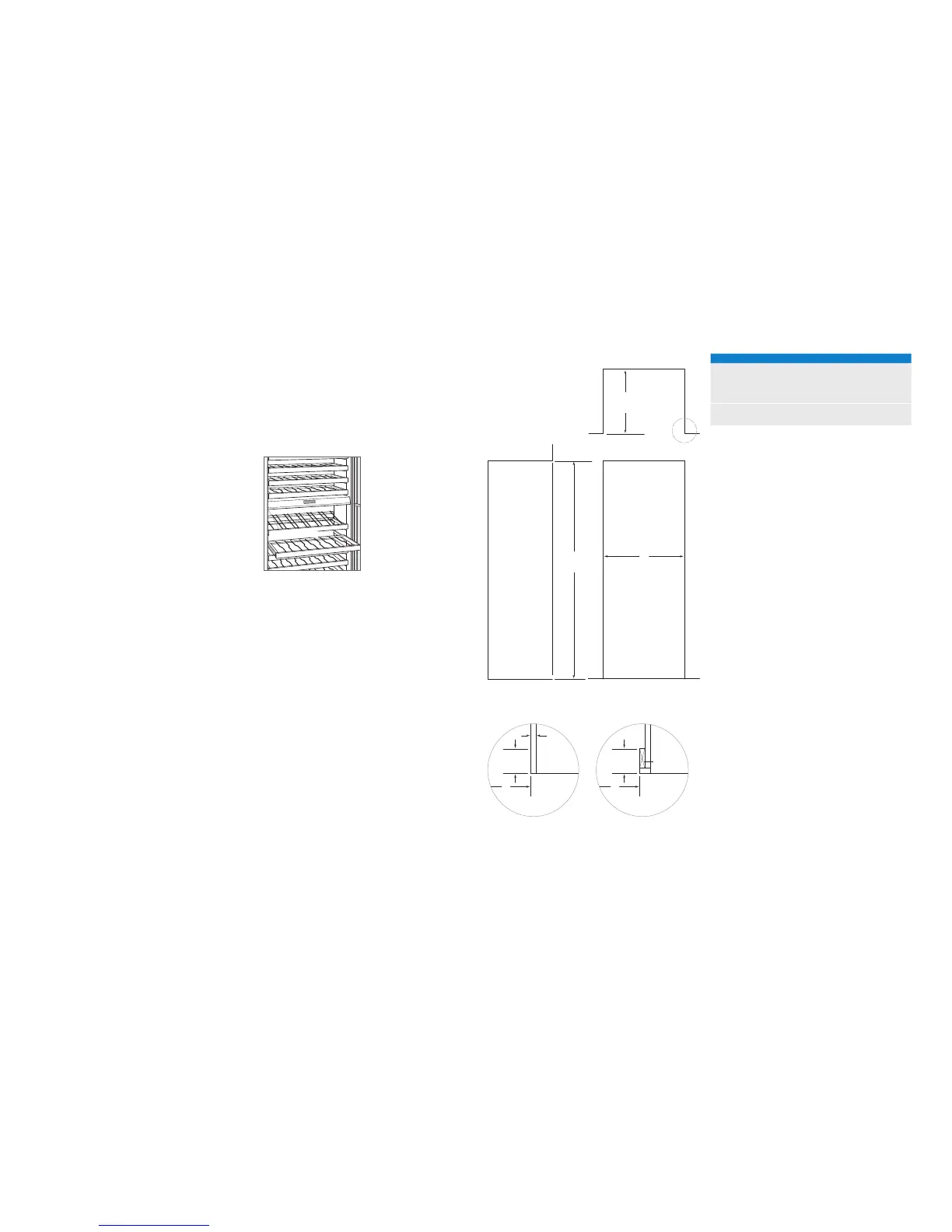

Ubicación de la placa de datos.
PLACA DE DATOS
PREPARACIÓN DEL SITIO
Medidas de la cavidad
CONSERVADORES DE VINO
MEDIDAS DE LA CAVIDAD
COLUMNA Anch. Alt.
ICBIW-18 457 mm 2134 mm
ICBIW-24 610 mm 2134 mm
ICBIW-30 762 mm 2134 mm
ALTO Anch. Alt.
ICBIW-30R 762 mm 2134 mm
La profundidad de los modelos conservadores de vino es
de 610mm. Tenga en cuenta el grosor del panel cuando
calcule la profundidad de la cavidad acabada. Se necesita
un retorno acabado de un mínimo de 89 mm en todos
los lados de la cavidad. Para una correcta instalación,
los armarios con marco requerirán un material de relleno
adicional detrás del marco frontal. Consulte la ilustración.
INSTALACIÓN DOBLE
Si se instalan dos unidades contiguas en una instalación
doble, el ancho de la cavidad es la cavidad de las dos
unidades añadidas juntas. Para esta instalación se necesita
un kit de instalación doble. Si no se especica el kit de
instalación doble, será necesario utilizar un embellecedor de
un mínimo de 51 mm entre las unidades.
Podrá encontrar los kits de instalación doble en un
distribuidor de Sub-Zero autorizado.
635 mm
PROFUNDIDAD
DE LA CAVIDAD
W
ANCHURA DE LA CAVIDAD
H
ALTURA DE
LA CAVIDAD
NOTA: los retornos acabados de 89 mm serán visibles y deberán acabarse para que
coincidan con los muebles.
