6
|
Deutsch

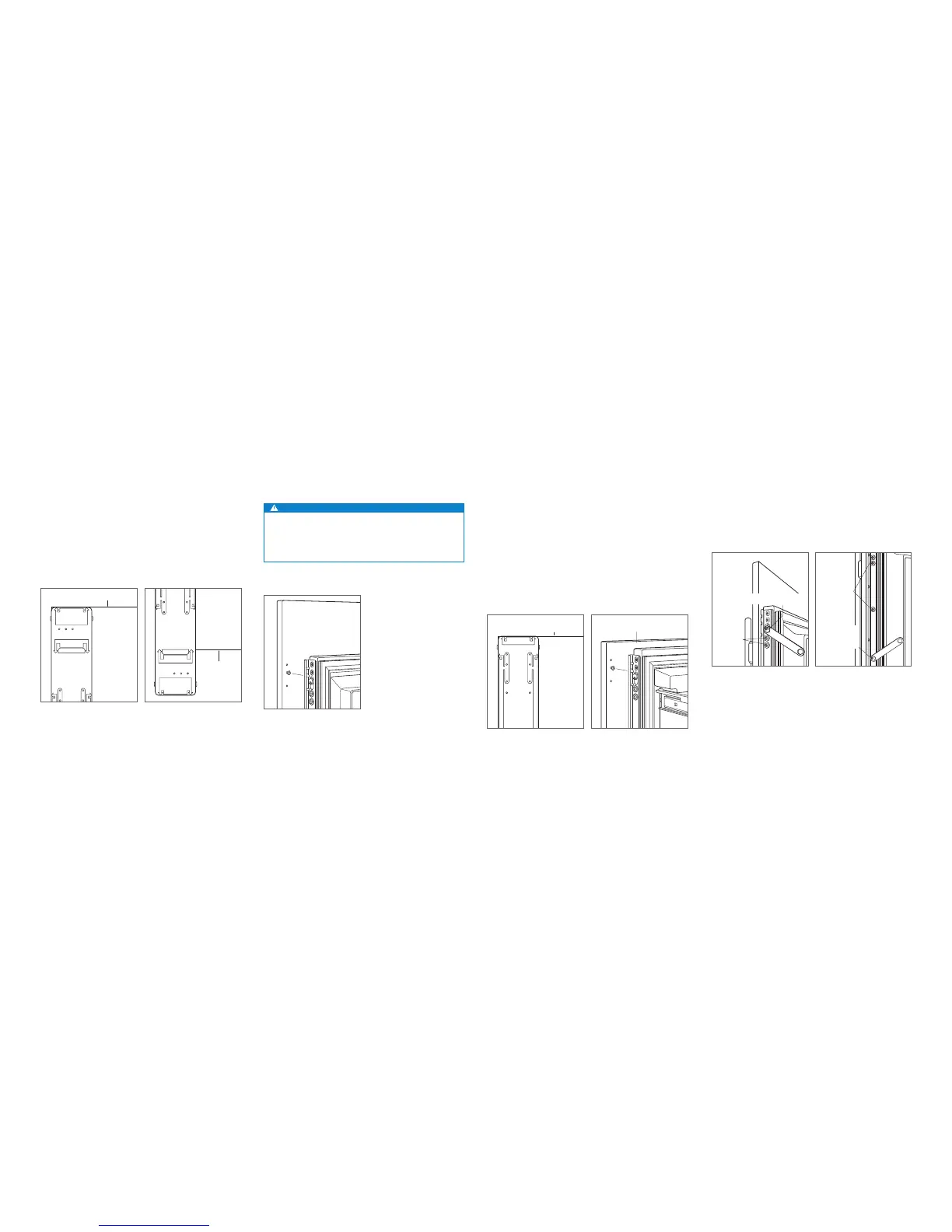

INSTALLATION DER PLATTE
Installation der Platte
TÜRPLATTE
Die typischen Plattenabmessungen basieren auf einer
endbearbeiteten Höhe von 2134mm mit 3mm breiten
Laibungen. Bei Platten, die die typischen Abmessungen
überschreiten, muss die Vorlagenplatzierung angepasst
werden.
Bei Modell ICBIW-30R sollte zuerst die Türplatte, dann die
obere und zuletzt die untere Schubladenplatte eingebaut
werden.
Die Platte mit der Frontseite nach unten auf eine geschützte
Arbeitsäche legen. Die Vorlage so positionieren, dass
sie bündig mit der Oberseite und den Seiten der Platte
abschließt. Sicherstellen, dass die richtige Seite der Vorlage
verwendet wird; dann Löcher markieren und bohren.
Siehe Abbildung unten.
Bei Modell ICBIW-30R die Kerbe in der Vorlage auf die
Unterseite der Türplatte ausrichten; dann Löcher markieren
und bohren. Siehe Abbildung unten.
Mit dem im Lieferumfang enthaltenen T-20-Torx-
Schraubendreher jeweils eine Schraube Nr. 8 x 13 mm in
das zweite Loch von oben auf jeder Plattenseite teilweise
einführen. Die Schrauben sollten ca. 4mm über der Platte
hervorstehen und tragen während der Installation das
Gewicht der Platte.
Die Stützschrauben auf der Rückseite der Platte auf die
geschlitzten Löcher auf beiden Türmontagehalterungen
ausrichten. Zur besseren Ausrichtung kann die Tür leicht
geöffnet werden. Sobald die Platte von den Schrauben
abgestützt wird, jeweils eine Schraube Nr. 8 x mm teilweise
in das zweite Loch von unten auf jeder Seite der Platte
einführen, aber nicht festziehen.
VORSICHT
Bei einer kleineren Laibung zwischen Schränken und
dem Gerät besteht die Gefahr, dass man sich die
Finger ernsthaft einklemmt oder quetscht, wenn beim
Schließen der Tür die Finger in die Öffnung geraten.
RÜCKSEITE
DER TÜRPLATTE
Türplattenmontage
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
OBERSEITE DER T
Ü
RPLATTE
BOTTOM OF
DOOR PANEL
EDGE OF DOOR PANEL
USE TABS FOR HINGE
SIDE PANEL EDGE ON
DUAL INSTALLATION
TOP OF
DOOR PANEL
84" APPLICATION
83 7/8" ACTUAL
EDGE OF DOOR PANEL
UNTERSEITE
DER TÜRPLATTE
Türplattenvorlage – oben
Türplattenvorlage – unten
(nur ICBIW-30R).
PLATTENANPASSUNG
Tür/Schubladen schließen; es können jetzt Anpassungen
vorgenommen werden, um Platten und Laibungen
auszurichten.
Zur seitlichen Anpassung die Platten seitlich verschieben,
dann einbauen und alle Montageschrauben festziehen.
Für Anpassungen nach oben und unten bzw. nach innen
und außen die Halterungsschrauben etwas lösen. Je
nachdem, wie viele Anpassungen erforderlich sind, hilft
es eventuell, alle Halterungsschrauben zu lösen. Dadurch
ist eine maximale Anpassung möglich. Nach dem Lösen
der Halterungsschrauben die Nocken drehen, um die
Anpassungen vorzunehmen. Nachdem alle Anpassungen
gemacht wurden, werden alle Halterungsschrauben
festgezogen. Siehe die Abbildungen weiter unten.
HAL
TERUNGS-
SCHRAUBEN
NOCKE ZUM EINSTELLEN
NACH INNEN UND AUSSEN
HALTERUNGS-
SCHRAUBEN
NOCKE ZUM
EINSTELLEN
NACH OBEN
UND UNTEN
Anpassung nach innen und
außen
Anpassung nach oben und
unten
SCHUBLADENPLATTEN (ICBIW-30R)
Die Platte mit der Frontseite nach unten auf eine geschützte
Arbeitsäche legen. Die Vorlage so positionieren, dass
sie bündig mit der Oberseite und den Seiten der Platte
abschließt. Sicherstellen, dass die richtige Seite der Vorlage
verwendet wird; dann Löcher markieren und bohren. Siehe
Abbildung unten.
Mit dem im Lieferumfang enthaltenen T-20-Torx-
Schraubendreher jeweils eine Schraube Nr. 8 x 13 mm in
das zweite Loch von oben auf jeder Plattenseite teilweise
einführen. Die Schrauben sollten ca. 4 mm über der Platte
hervorstehen und tragen während der Installation das
Gewicht der Platte.
Die Stützschrauben auf der Rückseite der Platte auf die
geschlitzten Löcher auf beiden Schubladenmontagehalte-
rungen ausrichten. Siehe Abbildung unten. Zur besseren
Ausrichtung kann die Schublade etwas geöffnet werden.
Sobald die Platte von den Schrauben abgestützt wird,
jeweils eine Schraube Nr. 8 x mm teilweise in das zweite
Loch von unten auf jeder Seite der Platte einführen, aber
nicht festziehen.
RIGHT EDGE OF DRA
WER PANEL
TOP HOLES
FOR UPPER
AND LOWER
DRAWERS
BOTTOM
HOLES FOR
LOWER
DRAWER
BOTTOM
HOLES FOR
UPPER
DRAWER
7021340
TOP OF
DRAWER PANEL
LEFT EDGE OF DRAWER PANEL
OBERSEITE DER
SCHUBLADENPLATTE
R
Ü
CKSEITE DER
SCHUBLADENPLATTE
Schubladenplattenvorlage
– oben
Schubladenplattenmontage
