18
MONTAGE DE LHELICE
AVERTISSEMENT
Ne pas manquer de suivre les précau-
tions d’usage pendant la pose ou la
dépose de l’hélice, afin d’éviter tout ris-
que de blessure grave.
Pour monter ou déposer l’hélice:
Toujours mettre la boîte au
point
mort
et enlever la plaque de ver-
rouillage du contacteur d’arrêt
d’urgence pour éviter toute remise en
route accidentelle du moteur.
Revêtir des gants de sécurité pour se
protéger les mains et
verrouiller
l’hélice en insérant un bloc de bois
entre les pales et la plaque anticavita-
tion.

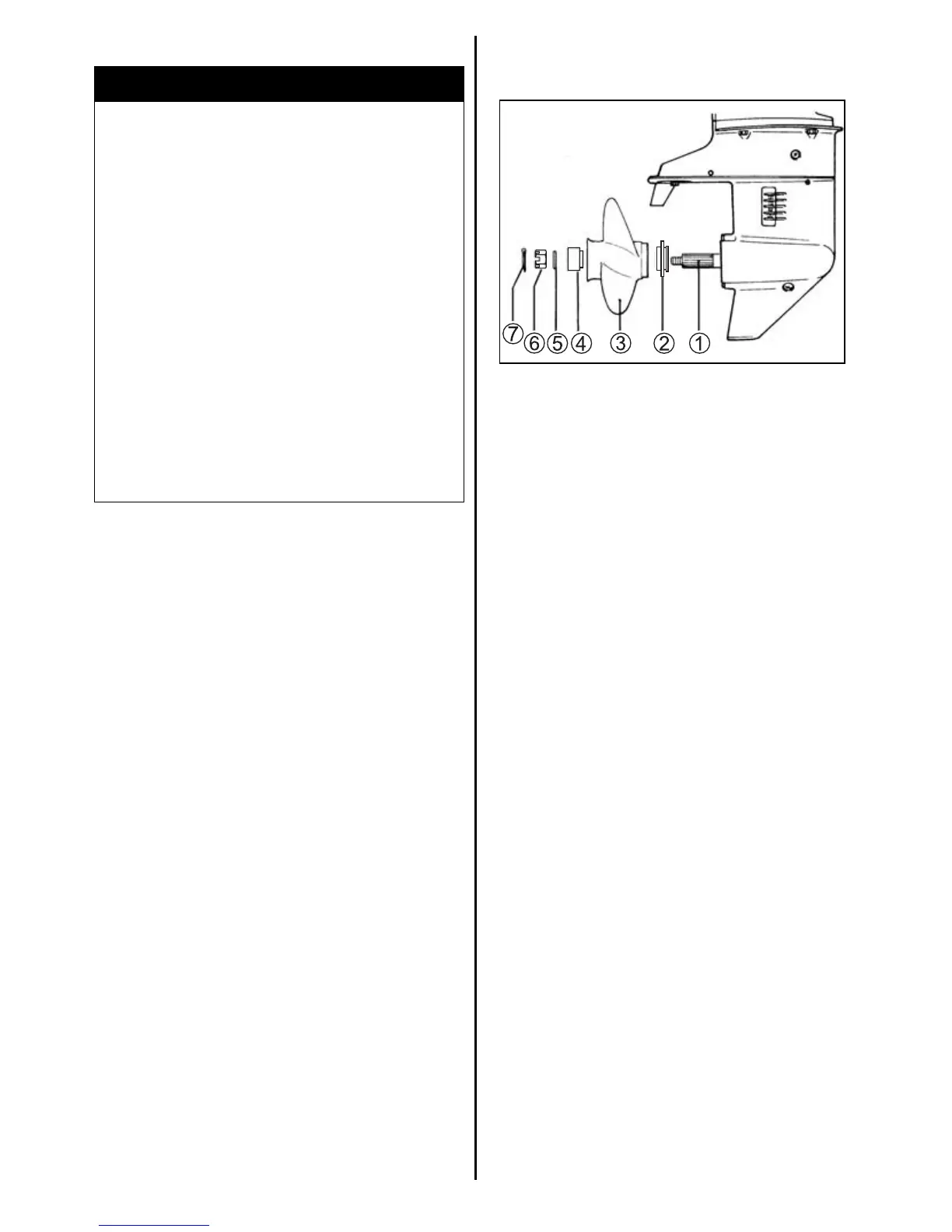

Pour monter une hélice sur le moteur hors-
bord, procéder comme suit:
1. Enduire les cannelures de l’arbre d’hélice 1
d’une généreuse couche de graisse hydro-
fuge afin d’empêcher la formation de rouille.
2. Mettre la butée 2 sur l’arbre.
3. Faire coïncider les cannelures de l’arbre
d’hélice et celles du moyeu de l’hélice puis
glisser l’hélice 3 sur l’arbre.
4. Mettre l’entretoise 4 et la rondelle 5 sur
l’arbre comme illustré.
5. Visser l’écrou d’hélice 6 puis, à l’aide d’une
clé dynamométrique, le serrer à un couple
de 29 – 31 N·m (2,9 – 3,1 kg-m/21,0 – 22,5
lb-ft).
6. Insérer la goupille fendue 7 et recouber ses
extrémités afin qu’elle ne puisse pas s’enle-
ver.
Pour déposer l’hélice, inverser la procédure ci-
dessus.
