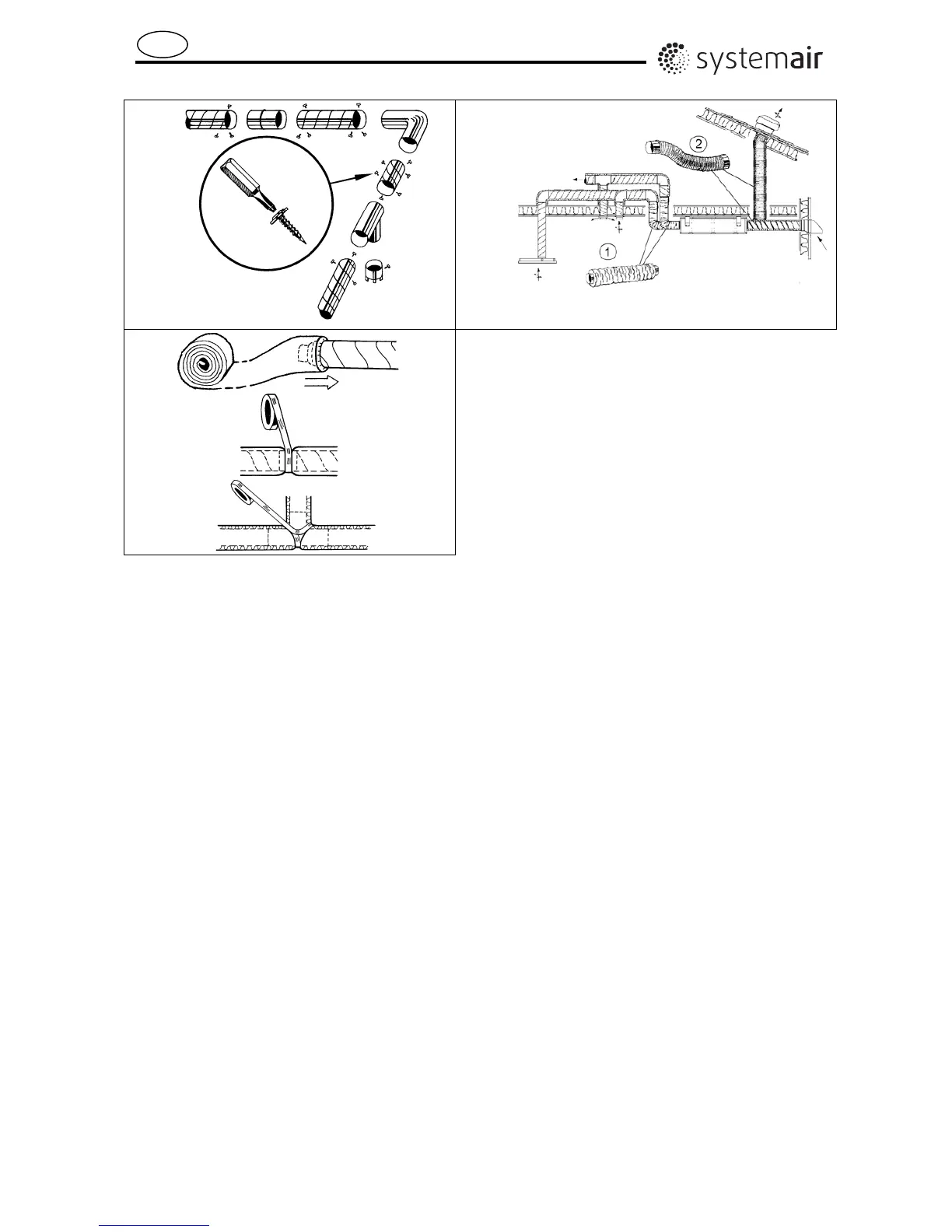

Fig. 4
Fig.5
Fig.6
Tillufts- och Frånluftsdon
Tilluftsventiler placeras i uppehållsrum t ex vardags- och sovrum. Frånluftsventiler placeras i våtutrymmen
t ex badrum, kök och WC. Även om spiskåpa används skall frånluftskanal/don för grundflöde finnas i köket.
Denna kanal ansluts till de övriga frånluftskanalerna – inte till anslutningen för spiskåpa.
I VR 250 ECH/B leds matoset direkt till frånluftsfläkten utan att föras genom värmeväxlaren. För att uppnå
bra värmeåtervinning från grundventilationen bör frånluftsventilen i köket därför vara inkopplad
(pos.6, fig.1) tillsammans med frånluften från våtutrymmena.
OBS: Spiskåpan måste vara försedd med ett helt tättslutande spjäll. Detta spjäll levereras med
Spiskåpa 251-10/B (volymkåpa) och 480-10/B (inbyggnadskåpa).
Frånluftsdon kan placeras i tak eller vägg. Tilluftsdon skall om möjligt placeras i innertaket, Vid montage på
t.ex. knävägg bör donet kompletteras med luftriktare för att säkerställa att luften tillförs rummet så högt som
möjligt. Önskas luftstråle eller lång kastlängd kan frånluftsdon användas.
Donen monteras i anpassade ramar, för enkel demontering vid rengöring.
