SystemAir VR 250 ECH/B - Dimensionen und Gewicht

45

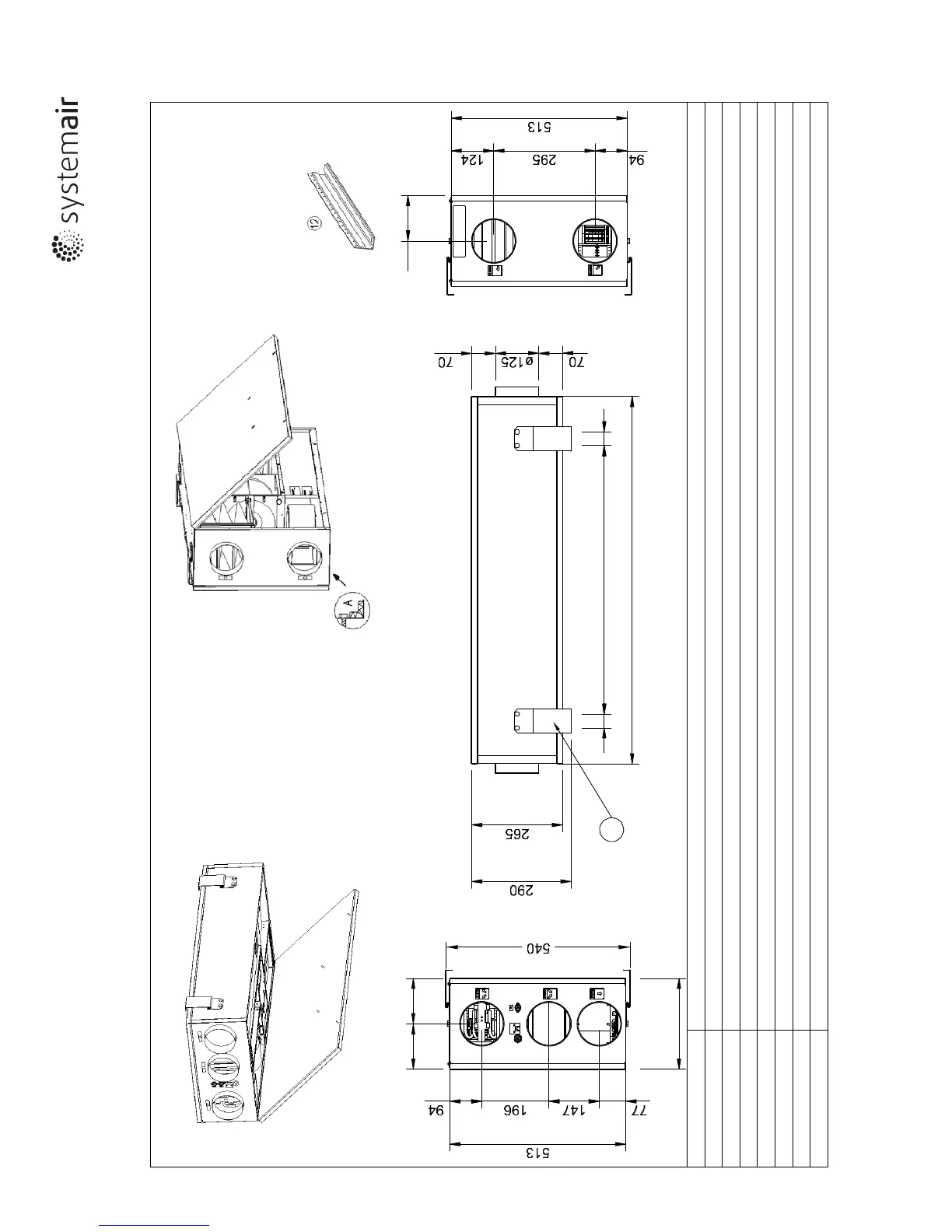

Dimensionen und Gewicht
A
D
E
C
B
11
1071
783 4040
266
133 133
133
Position Beschreibung
A Zuluft, Ø125mm B Fortluft über Dachhaube, Ø125mm
C Aussenlufteinlaß, Ø125mm D Abluft, Ø125mm
E Dunstabzugshaube, falls vorh., Ø125mm
11 Deckenbefestigungen 12 Wandbefestigungen
Gewicht: 45 kg
Fig. 1
