SystemAir VR 250 ECH/B - Mögliche Extrafunktionen

_________________________________________________________________________________________________________
VR 250 ECH/B Installationsanweisung
206609 (17-09-2010)
52 Systemair AB
DE
Mögliche Extrafunktionen

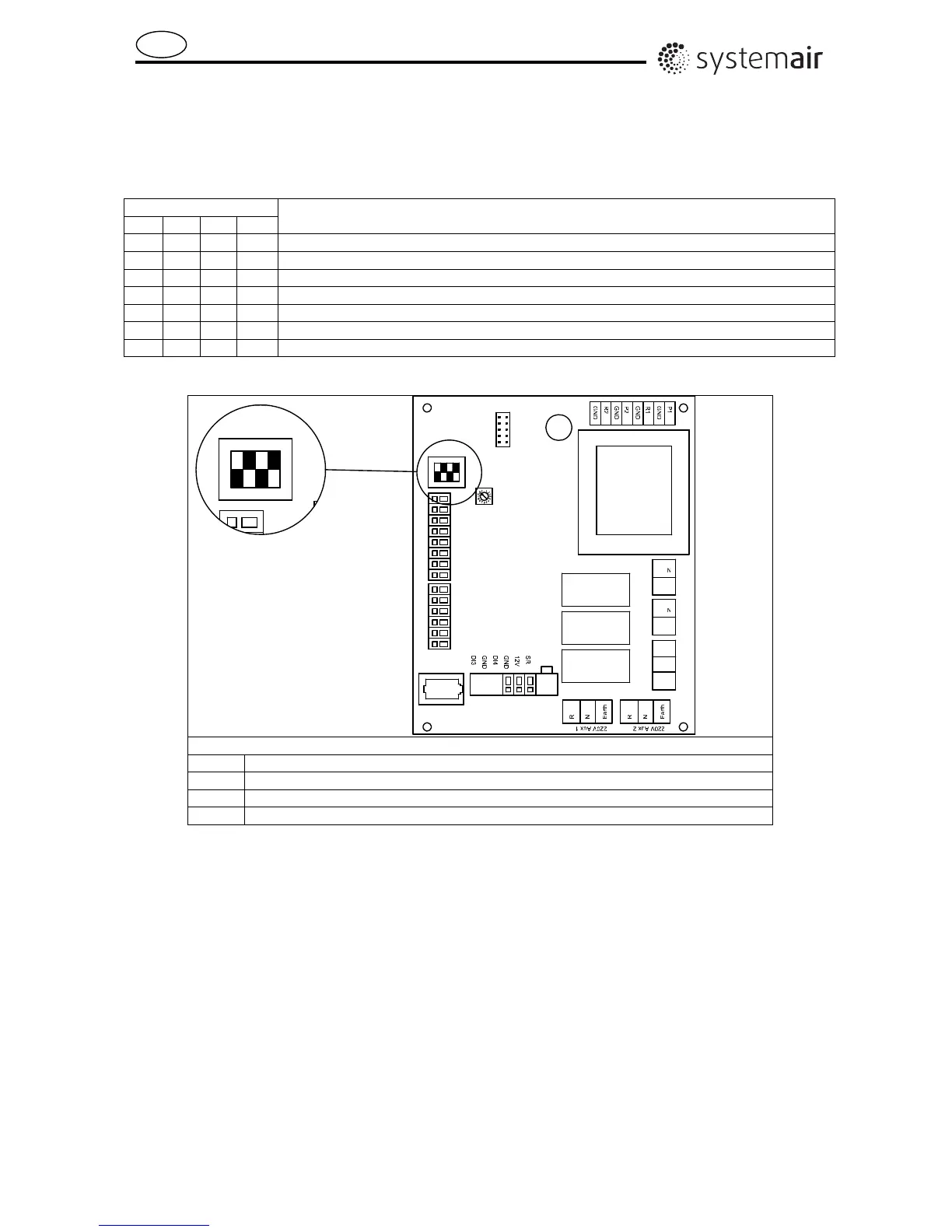

Auf der Leiterplatine (fig. 11) im Lüftungsgerät (fig.2) befinden sich 4 DIP-Schalter. Es ist möglich durch
verändern der DIP-Schalterstellungen einige Funktionen zu ändern. Folgende Positionen/Funktionen
können eingestellt werden.
Dip-Schalter Nr.
Funktionsbeschreibung
1 2 3 4
On
Stop im Absenkbetrieb
Off
Reduzierte Lüftung im Absenkbetriebg (Werkseinstellung)
On
Elektr. Nachheizung aktiviert (Werkseinstellung)
Off
Elektr. Nachheizung deaktiviert
Off
Keine Ausgabe von Daten (Werkseinstellung)
On
Zu- und Abluftvolumenstrom ausgeglichen (Werkseinstellung)
Off
Zuluftvolumenstrom 5% niedriger als Abluftvolumenstrom (leichter Unterdruck)
Fig. 11
AI2
GND
R
R
Earth
N
R
4
3
AI1
On
Off
2
1
AI3
GND
AI4
GND
GND
12V
GND
Hi
COM
Lo
DI1
DI2
0
4
3
AI1
On
Off
2
1
Dip-Schalter Werkseinstellung
1 OFF
2 ON
3 OFF
4 ON
