VR 250 ECH/B Installationsbeskrivning
206609 (2010-09-17)
27 Systemair AB
SE
Innan anläggningen tas i bruk
1. Välj önskad luftmängd för normalläget enligt följande:

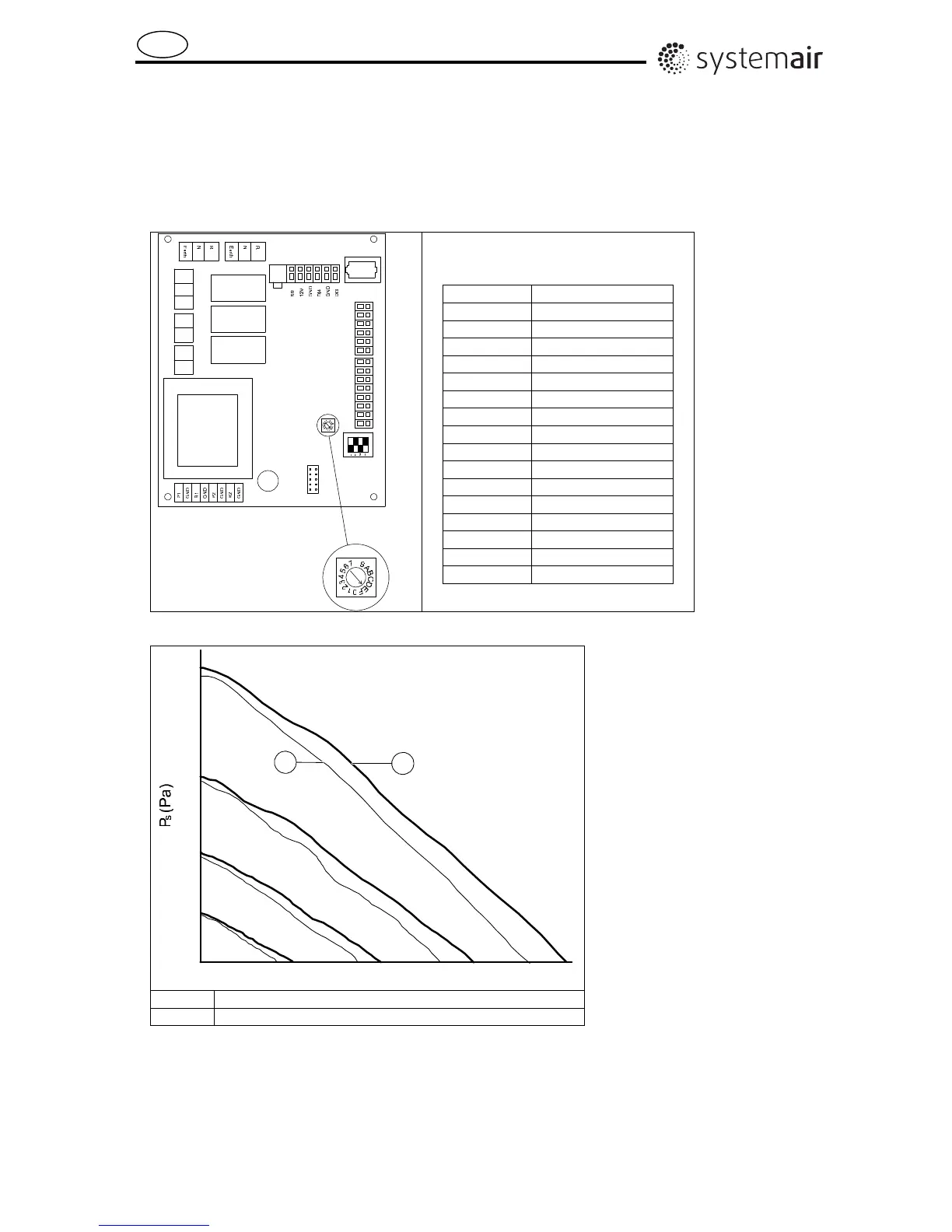

Ställ in normal fläkthastighet med potentiometern som är placerad på kretskortet (se fig. 13). Ställ in
potentiometern med skruvmejsel. Varje skaldel motsvarar en särskild utspänning till fläktarna (se
tabell 1). Se fläktdiagram fig. 14 för att få en ungefärlig uppfattning om vilken luftmängd för till och
frånluft som erhålls vid en viss utspänning.
DI1
Lo
Hi
GND
12V
AI2
GND
AI3
GND
AI4
GND
GND
AI1
R
N
Earth
R
N
R
N
DI2
220V Aux 2 220V Aux 1
COM
8
8
Tabell 1
Inställning Utspänning (V)
0 3,63
1 3,99
2 4,35
3 4,72
4 5,09
5 5,45
6 5,82
7 6,17
8 6,54
9 6,9
A 7,27
B 7,64
C 8,00
D 8,36
E 8,73 (Förinställt)
F 10,17
Fig. 13
0
5
10
15
20 25 30 35
40
45 50 55
50
100
150
200
0
250
300
350
400
Q(l/s)
4.1V
6V
1
2
7.7V
10V
1 Fläktkurva frånluft
2 Fläktkurva tilluft
Fig. 14
2. Tillufts- och frånluftsdonen justeras in i förhållande till beräkning vid projektering, mätning eller
grundinställning, (se ”don”). Se till att utblåsningsriktningen på tilluftsdonen är rätt ställda. (så att inte
luftstrålen hindras av t ex lysarmatur, vägg mm).
3. Önskad tilluftstemperatur väljs, (se drift & skötselanvisningar ”reglering”)
