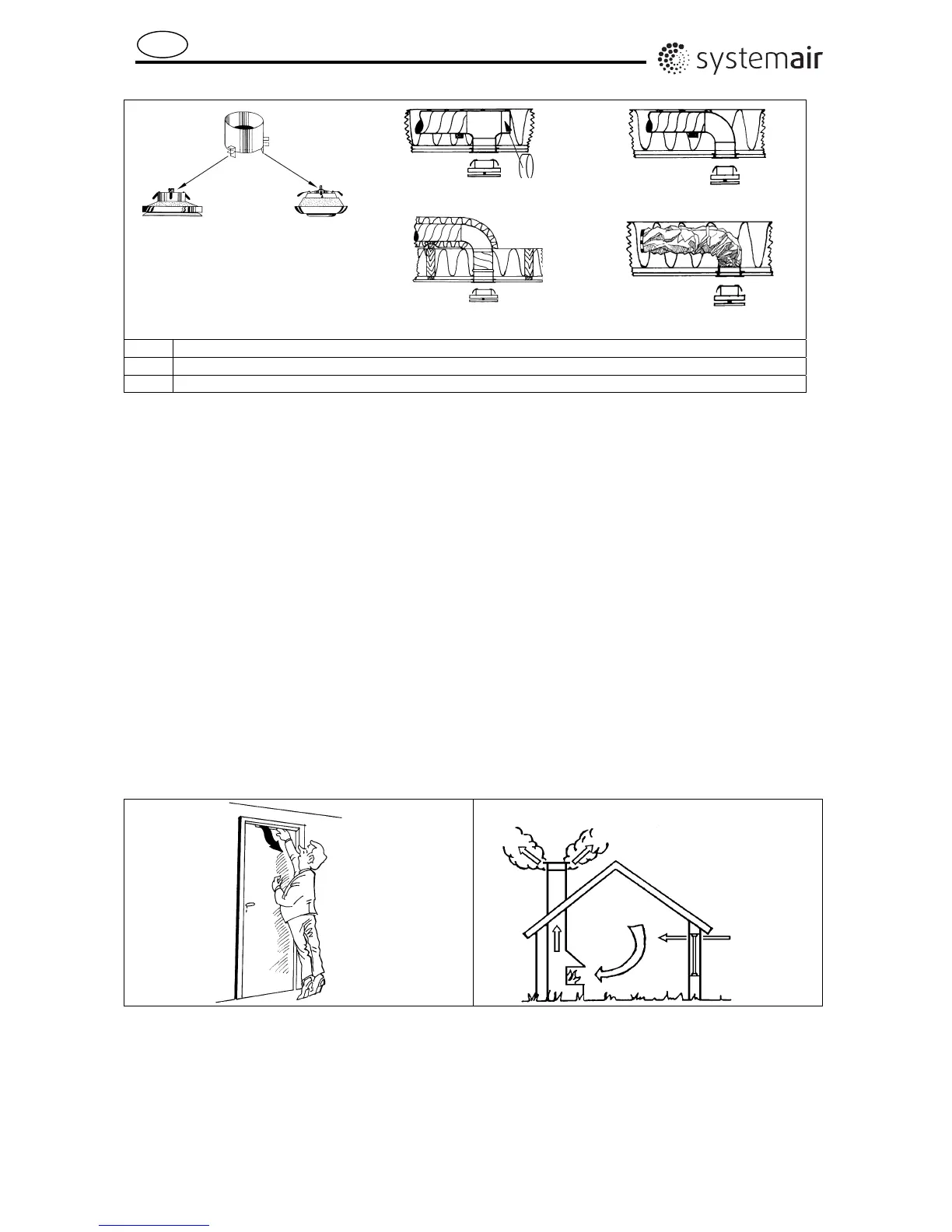

VR 250 ECH/B Installationsbeskrivning
206609 (2010-09-17)
23 Systemair AB
SE
1.
Tilluftsdon
2.
Frånluftsdon
3.
Flexibel ljuddämpare
Fig.7
Injustering
Injustering av anläggningen och de olika luftmängderna skall utföras av behörig fackman. För att kunna ta
anläggningen i drift kan följande grundinställningar användas: För grundinställning öppnas tilluftsventilen
5-7 varv från stängt läge, och låses med centrummuttern. Frånluftsventilens mittkägla öppnas ca 10 varv
från stängt läge och låses med centrummuttern.
Överluft från rum till rum
För att uppnå ett riktigt tryck- och strömningsförhållande i bostaden, bör det säkerställas att överströmnings
möjligheter från rum med tilluft till rum med frånluft sker. För att uppnå detta används antingen dörrar med
spalt i karmen, tröskelfria dörrar eller speciella överluftsdon monterade i vägg eller dörrkarm (fig. 8). (min.
70 cm² fri area per frånluftsdon.) Ljuddämpande överluftsdon används när ljudöverföring ska undvikas.
Eldstad, spiskåpa, torktumlare mm
Vid installation av VR 250 ECH/B uppnås en så kallad balanserad ventilation.
Normalt bör det därför inte vara undertryck i bostaden, så att baksug från öppen spis kan uppstå (fig.9). I
praktiken vill behovet av luft till eldstaden sugas in genom otätheter i byggnationen. En öppen eldstad har
behov av tillförsel av ca 40-80 l/s luft för att fungera optimalt och ge full effekt. Detta motsvarar en öppning
på ca 300 cm³. Uteluftskanal ansluten direkt till eldstaden ger bäst resultat, men 2st klaffventiler på 16X16
cm monterade i yttervägg kan också användas.
Fig.8 Fig.9
