VR 250 ECH/B Montasjeanvisning
206609 (17-09-2010)
37 Systemair AB
NO
Når kjøkkenhette er tilkoblet VR 250 ECH/B økes også tilluftmengden automatisk når komfyravtrekket er i
bruk. Noe undertrykk i boligen kan imidlertid forekomme, slik at vindu i luftestilling eller åpen
ytterveggsventil kan være nødvendig.
Evt. separat kjøkkenventilator og tørketrommel har behov for lufttilførsel tilsvarende 1 stk. 16x16 cm
klaffventil pr. enhet. Vindu i luftestilling vil også kunne gi nødvendig lufttilførsel til ildsted, kjøkkenventilator,
tørketrommel etc.
Elektriske Arbeider
VR 250 ECH/B (pos. 2, fig. 10) leveres med ca.1 m ledning og støpsel for 10A, 230V, 1-fase jordet
stikkontakt.
Kjøkkenhette
VR 250 ECH/B er konstruert for å kunne kobles sammen med kjøkkenhette (pos.1, fig.10). Kjøkkenhetten
leveres med ca. 1m ledning og støpsel for 10A, 230V, 1-fase jordet stikkontakt og ca. 1 m ledning for
potensialfritt styresignal til aggregat. Samtidig med åpning av "tidsregulert" spjeld i kjøkkenhetten reguleres
viftene i VR-250 ECH/B automatisk til maksimal kapasitet. Styresignal fra kjøkkenhetten til aggregatet
legges via 2-lederforbindelse. Ledningen kan legges og festes til avtrekkskanalen eller trekkes i rør.
Signalledning fra kjøkkenhette kobles til egen kontakt på aggregatets kortside (pos.1, fig. 10a) vha. vedlagt
”høytalerplugg”.
Separat betjeningspanel
VR 250 ECH/B reguleres fra ett eller flere separate betjeningspanel (pos.3, fig.10). For nødvendig signal
mellom betjeningspanel og aggregat kan monteres uskjermet 4-leder signalkabel (12V). (Skjermet kabel
må benyttes i områder med fare for EMC-støy). Ledning fra separat betjeningspanel kobles til apparat-
kontakt (pos.3, fig. 10a) eller til rekkeklemmene merket henholdsvis 12V, GND, Hi og Lo innvendig i
aggregatet (se koblingsskjema). Bruk 4x0,22 eller 0,5 mm
2
når rekkeklemme benyttes, 4x0,14 mm
2
dersom
teleplugg benyttes.
Betjeningspanelet er tilpasset ELKO montasjesystem, og kan monteres både innfelt i dobbel veggboks, og
utenpåliggende ved hjelp av 18 mm dobbel "påveggskappe". Ved regulering fra flere betjeningspanel,
benyttes fortrinnsvis forgreningskontakt som monteres i kontakt på aggregatet.

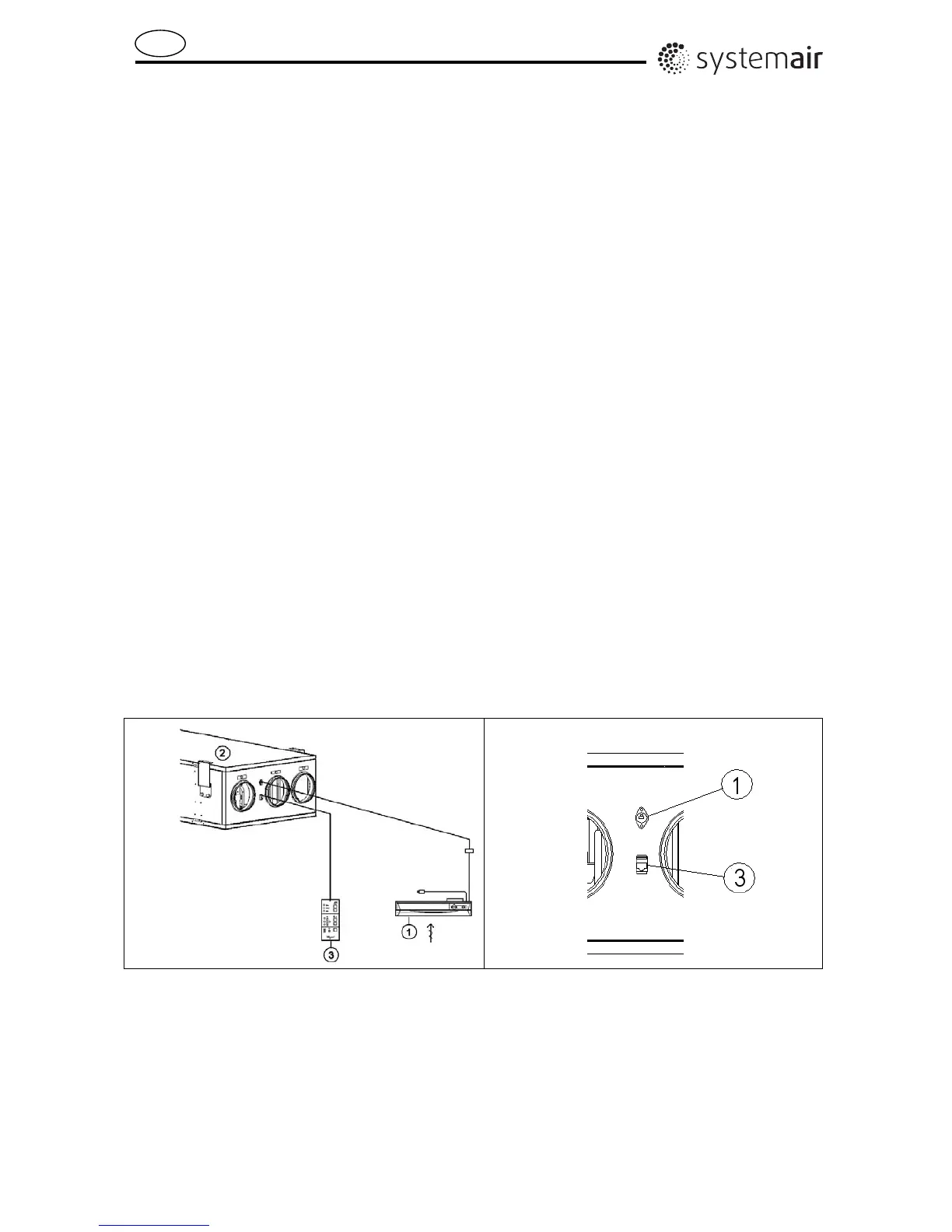

Fig. 10 Fig. 10a
