VR 250 ECH/B Montasjeanvisning
206609 (17-09-2010)
38 Systemair AB
NO
Mulige Ekstrafunksjoner
Det er mulig å oppnå forskjellige funksjoner ved å endre innstillingen på DIP-switchene, plassert på
hovedkretskortet (fig. 11) i koblingsboksen (fig. 2). Følgende alternative funksjoner er mulige:
Dip-switches No.
Funksjonsbeskrivelse
1 2 3 4
On
Stopp ved nattdrift
Off Lav hastighet ved nattdrift (fabrikkinnstilling)
On Drift m/ettervarmebatteri (fabrikkinnstilling)
Off
Ettervarmebatteri utkoblet
Off
Ingen overvåking av prosessorverdier (fabrikkinnstilling).
On
Tilluft- og avtrekksvifte gir lik luftmengde (fabrikkinnstilling)
Off
Tilluftvifte gir 5% mindre luft enn avtrekksviften.

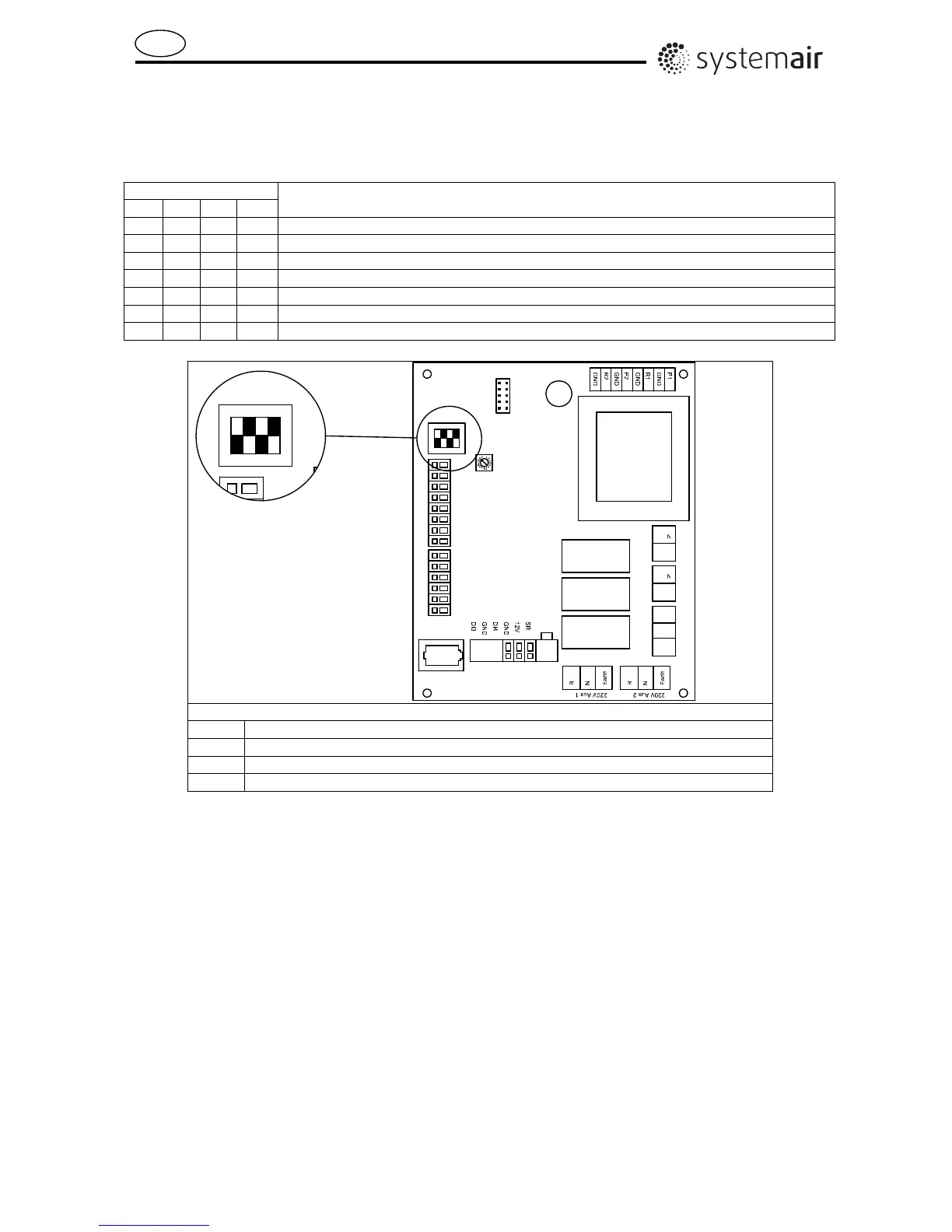

Fig. 11
AI2
GND
R
R
Earth
N
R
4
3
AI1
On
Off
2
1
AI3
GND
AI4
GND
GND
12V
GND
Hi
COM
Lo
DI1
DI2
0
4
3
AI1
On
Off
2
1
Dip-switcher fabrikkinnstilling
1 OFF
2 ON
3 OFF
4 ON
