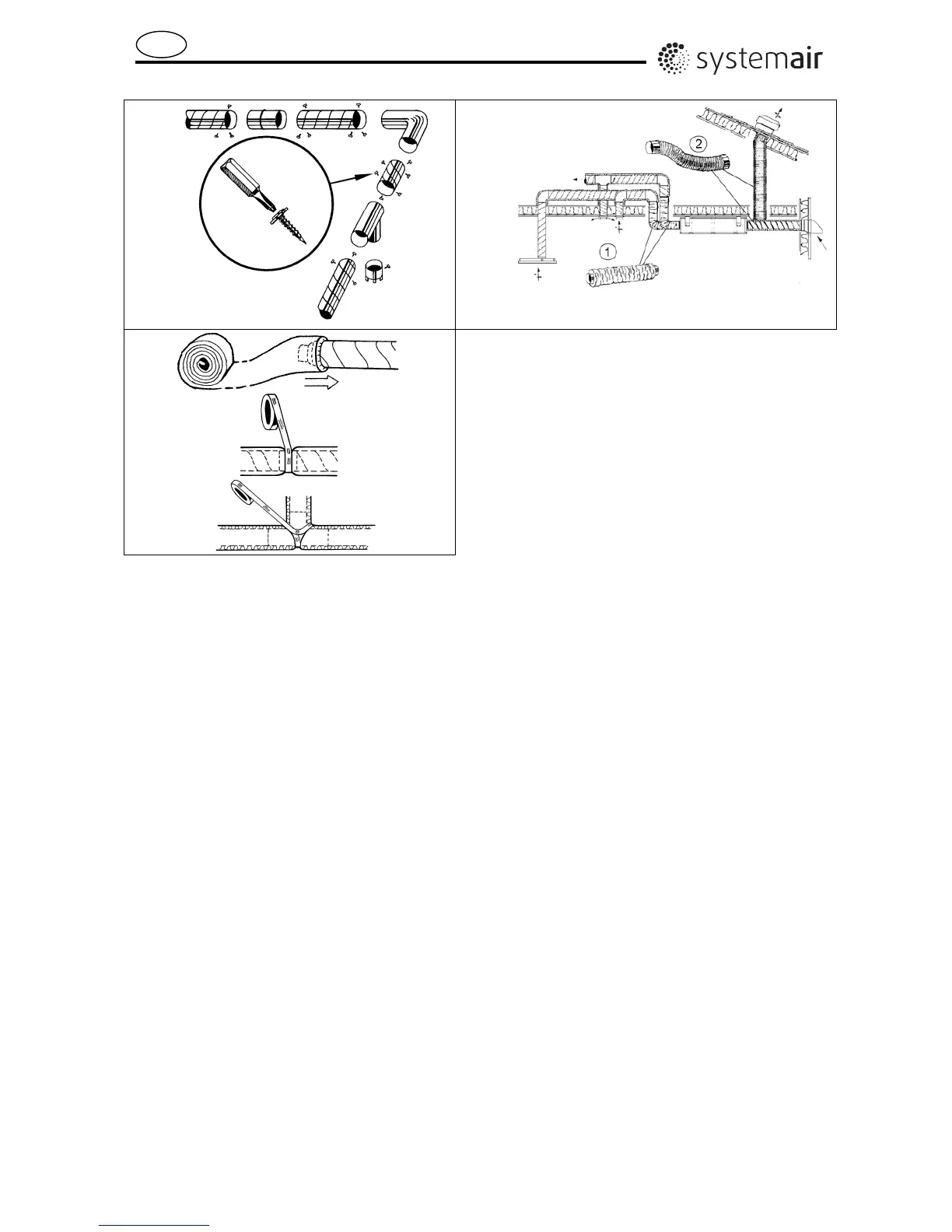

Fig. 4
Fig.5
Fig.6
Zu/Abluftventile
Auslässe, Abluftventile und Dunstabzugshaube
Montieren Sie Luftauslässe in alle Wohn-, Ess- und Schlafzimmer. Abluftventile sollen in Bädern, WC,
Küche und Trockenräumen installiert werden. Achtung: Auch wenn eine DH angeschlossen ist, ist ein
separates Abluftventil in der Küche zu installieren.
Beim VR 250 ECH/B wird die Abluft der Haube am Wärmetauscher vorbeigeführt. Um eine optimale
Wärmerückgewinnung der Anlage zu erreichen, muß das separate Abluftventil der Küche an den Strang
der Nassräume angeschlossen werden. (x fig y).
Achtug: Die Dunstabzugshaube muß eine dichtschließende Klappe haben (keine Abluft wenn die
Haube ausgeschaltet ist). Der mitgelieferte Stopfen für Dunstabzugshauben Typen 251-10/
8 (Haube) and 480-10/B (Einbau-Abzug) muß montiert werden.
Abluftventile können entweder in der Decke oder in der Wand montiert werden. Zuluftventile sollten
vorzugsweise in der Decke montiert werden außer sie sind speziell als Wandventile ausgeführt.
Vergewissern sie sich, dass der Zuluftvolumenstrom auf keine Hindernisse treffen kann.
Verwenden Sie Montagerahmen, um die Demontage der Ventile zur Reinigung zu erleichtern.
