VR 250 ECH/B Montasjeanvisning
206609 (17-09-2010)
35 Systemair AB
NO

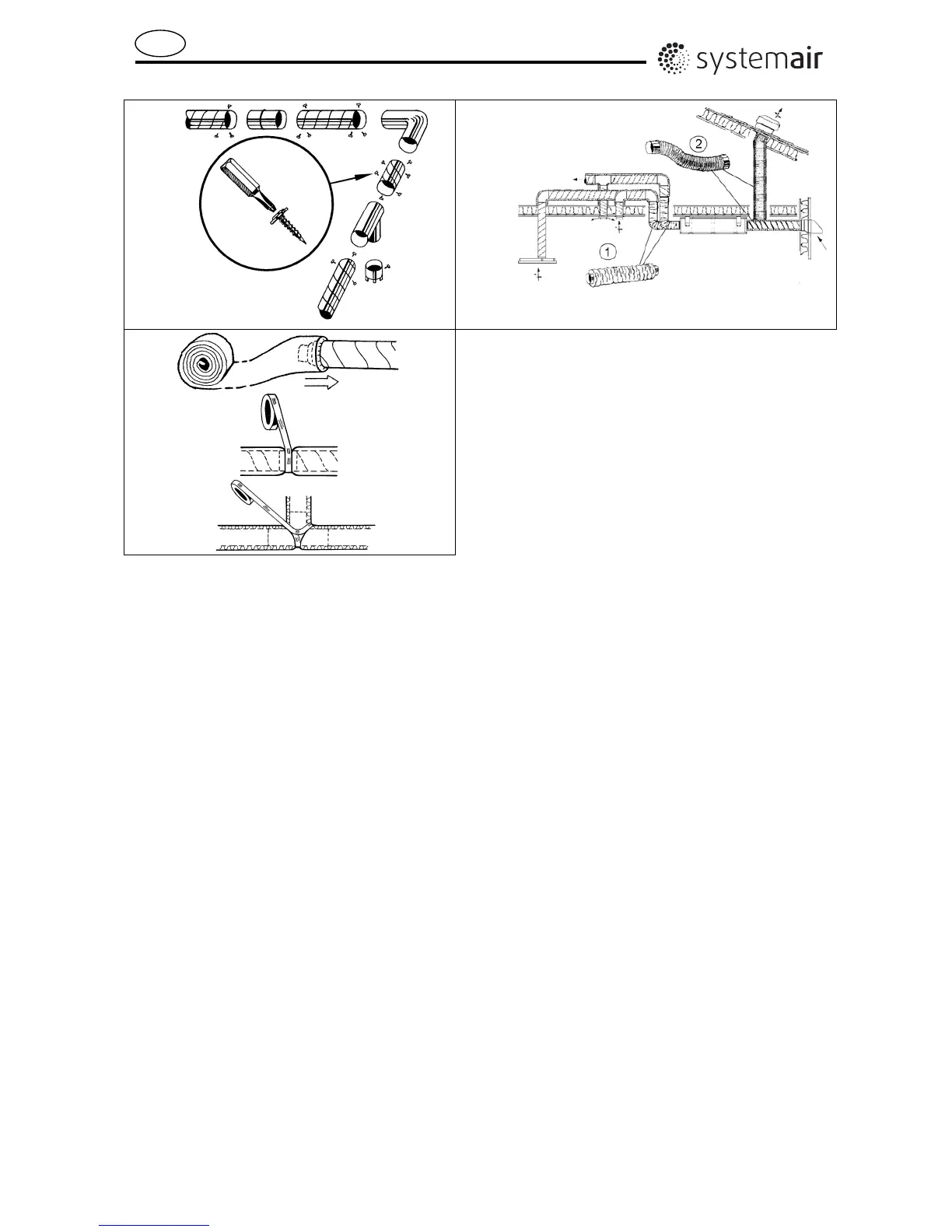

Fig. 4
Fig.5
Fig.6
Tilluft-, avtrekksventiler og kjøkkenhette
Tilluftventiler plasseres i oppholdsrom som for eksempel soverom og stue, mens avtrekksventiler plasseres
i våtrom (bad, vaskerom etc.), WC og kjøkken. NB: Selv om kjøkkenhette tilkobles aggregatet må det
monteres egen avtrekksventil i kjøkken.
I VR 250 ECH/B ledes komfyravtrekket direkte til avtrekksviften uten at lukt og forurensinger føres gjennom
varmegjenvinneren. For å oppnå varmegjenvinning fra grunnventilasjonen må avtrekksventilen i kjøkken
derfor være tilkoblet (pos.6, fig. 1). sammen med avtrekk fra våtrommene.
NB: Kjøkkenhette må være utstyrt med spjeld som er tett i lukket stilling (uten åpning for
grunnventilasjon)! Blindlokk som medleveres kjøkkenhette må monteres!
Avtrekksventiler kan monteres i himling eller vegg. Tilluftventiler kan monteres i himling eller "knevegg". I
"knevegg" må sektorblender plasseres slik at tilluftstrålen føres oppover langs skråhimling. Tilluft i vegg ved
horisontal himling må ha "kastelengde", slik at luften føres inn i rommet langs himlingen. Lufttilførsel via
avtrekksventil gir luftstråle med kastelengde, og avtrekksventil kan derfor benyttes som tilluftventil i vegg
ved himling.
Ventilene festes i rammer, slik at de enkelt kan tas ut for rengjøring.
