Onderhoud
Nederlands
(153)
Verplaats het element om de overstek zodanig
te verstellen dat de punt van de naald zich 52
mm van bevestigingszijde van de elementhouder
bevindt, zoals getoond in de onderstaande
afbeelding.
52 mm
21
1
Bevestig een element (in de winkel
gekocht) voorzichtig.
Volg de instructies van het vervangingselement
om deze op juiste wijze op de elementhouder te
bevestigen en draai de schroeven een beetje aan.
Gebruik de bevestigingsschroeven als deze
zijn meegeleverd met de cartridge.
Gebruik bij het afspelen van SP-platen een
element voor SP-platen.
Gebruik een los verkrijgbare mini platte
schroevendraaier (4 mm).
Wees voorzichtig dat u de punt van de naald
niet raakt.
Het element bevestigen
Draai de schroef voor het element vast.
Schroef voor element
Elementhouder
Aansluitingsdraad
Element
Naald
(Aansluitingsdraad)
(Aansluiting)
Rood
R+(Rood)
Groen
R- (Groen)
Wit
L+ (Wit)
Blauw
L- (Blauw)
Schroef voor element
Aansluiting
(Voorbeeld)
Wees voorzichtig dat het element niet
van zijn plaats kan wegschuiven.
Moeren
Sluitringen
2
Stel de overstek in.
Wees voorzichtig dat u de punt van de naald
niet raakt.
Punt van
de naald
Het element moet evenwijdig zijn aan de
elementhouder gezien vanaf de boven- en
zijkant (de illustratie toont het bovenaanzicht).
De elementhouder bevestigen
3
Breng de elementhouder met het
element aan in de toonarm.
Houd de elementhouder horizontaal
en draai de borgmoer vast.
Wees voorzichtig dat u de punt van de
naald niet raakt.
Borgmoer
Elementhouder

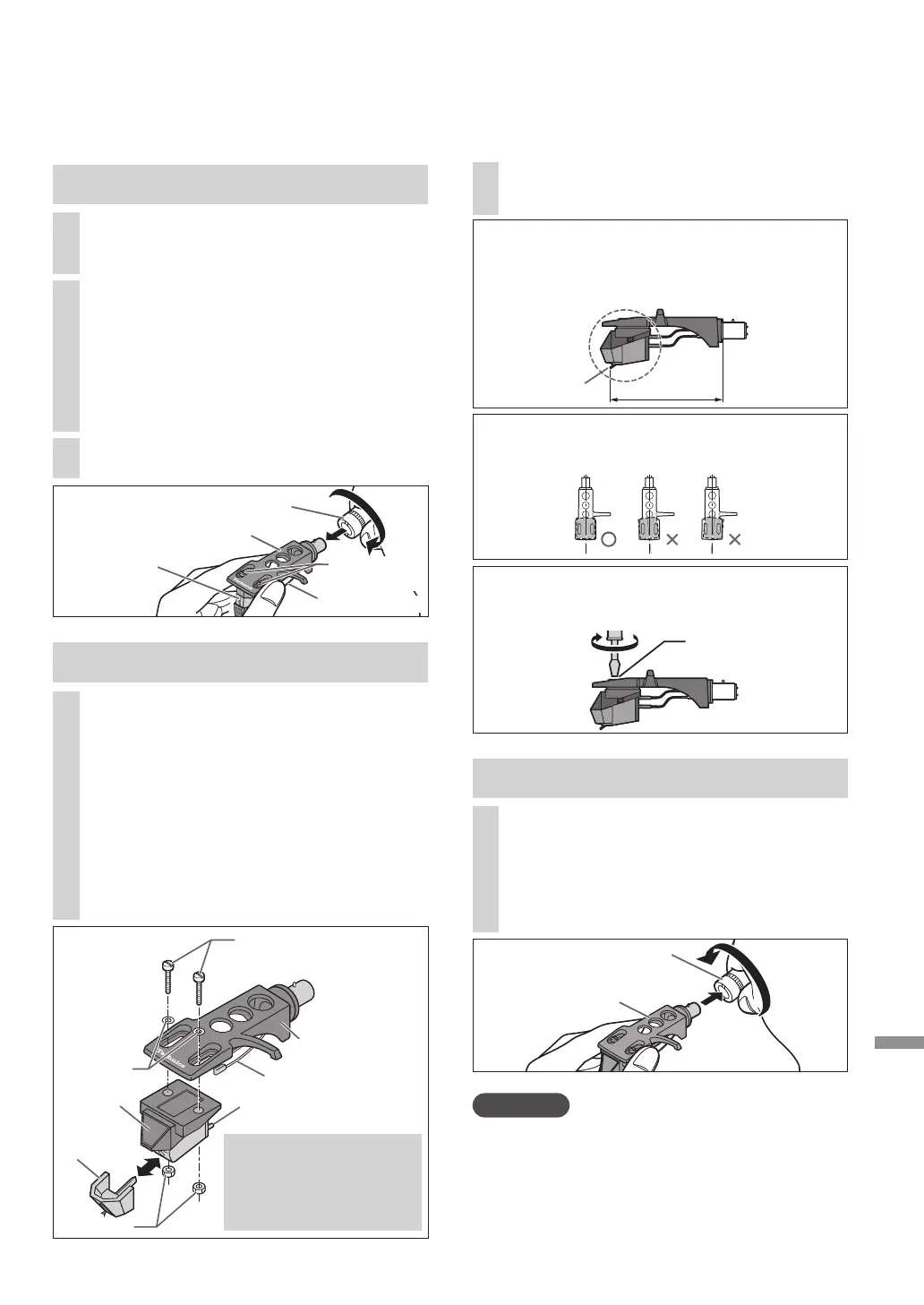

Het element vervangen
Het meegeleverde element verwijderen
Het element kan worden vervangen door een element naar uw voorkeur.
2
Draai de bevestigingsschroeven
van het element los om het
meegeleverde element van de
elementhouder te verwijderen.
Gebruik een los verkrijgbare mini platte
schroevendraaier (4 mm).
Wees voorzichtig dat u de punt van de naald
niet raakt.
1
Bevestig het naaldkapje (
18) en
draai de borgmoer los om de toonarm
van de elementhouder te verwijderen.
3
Remove the leads from the terminals.
Be careful not to cut the leads.
Borgmoer
Elementhouder
Element
Schroef voor
element
Aansluitingsdraad
Aandacht
Bewaar de verwijderde schroeven, sluitringen
en moeren zodanig dat deze niet kwijt raken.
Deze speler is bedoeld voor elementen van
het MM-type. De externe uitgangen kunnen
niet worden gebruikt in combinatie met een
MC-type element.
