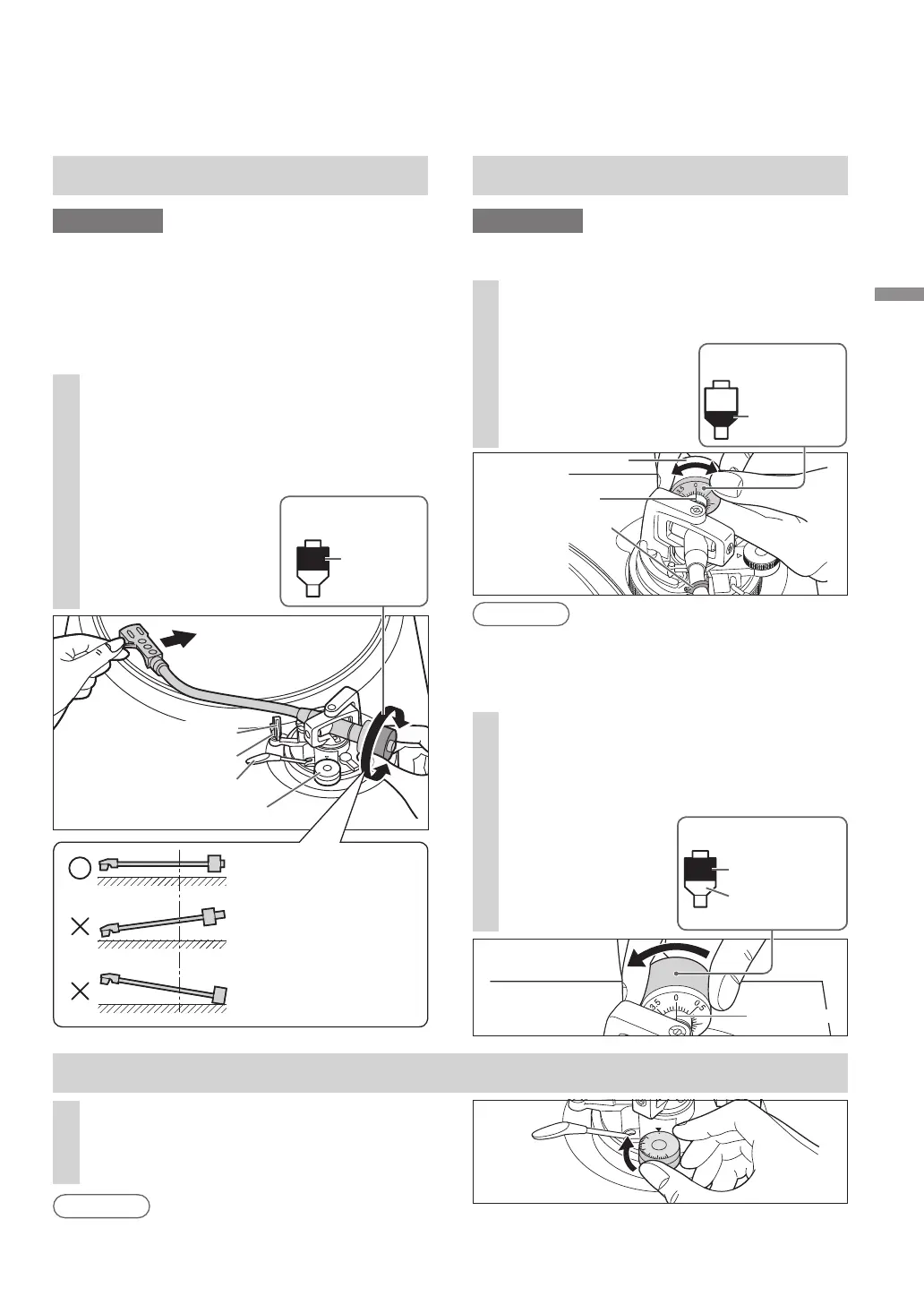

Regulator systemu antyprzeskokowego
Blokada ramienia
Wspornik ramienia
Dźwignia podnośnika
1
Zdjąć ramię tonowe z wspornika i ustawić
poziome wyważenie ramienia poprzez
obracanie ciężarkiem przeciwwagi.
Schwycić ramię tonowe i obracać ciężarkiem
w kierunku wskazanym strzałką do chwili
osiągnięcia przybliżonej
pozycji poziomej.
Zachować ostrożność,
aby nie dopuścić do
kontaktu ostrza igły z
talerzem lub korpusem
urządzenia.
Ciężarek wyważający
Przytrzymać
w tym
miejscu,
aby obrócić
pokrętłem
15
Wyważenie poziome Nacisk wywierany przez ostrze igły
Najpierw zdemontować pokrywę chroniącą przed
kurzem.
Zdjąć osłonę igły (
18), dbając o to, aby jej nie
uszkodzić, następnie zwolnić obejmę ramienia.
Opuścić dźwignię podnośnika.
Ustawić regulator systemu antyprzeskokowego w
pozycji „0”.
Regulacja
Pozycja wyważona - ramię
tonowe jest równoległe do
talerza obrotowego.
Ciężarek przeciwwagi
zbyt daleko przesunięty w
kierunku igły.
Ciężarek przeciwwagi
zbyt daleko przesunięty w
kierunku od igły.
Przygotowanie Przygotowanie
1
Obracać pokrętłem nacisku igły
do chwili ustawienia „0” na linii
środkowej tylnej części ramienia
tonowego.
Podczas wykonywania
tej czynności
utrzymywać nieruchomo
ciężarek wyważający.
Ustawić ramię tonowe z powrotem na wsporniku i
zablokować je obejmą.
Regulator siły
nacisku igły
Nacisk igły na dostarczoną wkładkę: 1,8
g
W przypadku korzystania z oddzielnie sprzedawanej
wkładki, należy zapoznać się z informacjami dotyczącymi
nacisku igły, podanymi w instrukcji obsługi wkładki.
Notatka
Linia środkowa
Przytrzymać w
tym miejscu,
aby obrócić
pokrętłem
Linia środkowa
Ciężarek wyważający
Blokada ramienia
2
Obracać ciężarek wyważający, aby
ustawić nacisk właściwy dla używanej
wkładki.
Pokrętło regulacji nacisku igły będzie obracać
się łącznie z ciężarkiem wyważającym.
Obracać pokrętłem
do chwili
wskazywania przez
linię środkową
odpowiedniej
wartości nacisku igły.
Ciężarek wyważający
Przytrzymać w
tym miejscu, aby
obrócić pokrętłem
Obroty
łączne
0
1
3
2
System antyprzeskokowy
1
Obrócić pokrętło systemu
antyprzeskokowego, aby ustawić wartość
tożsamą z wartością elementu kontrolującego
ciśnienie wywierane przez igłę.
Dla nacisku igły 3
g
i powyżej, ustawić pokrętło ochrony przed przeskakiwaniem na „3”.
Notatka
