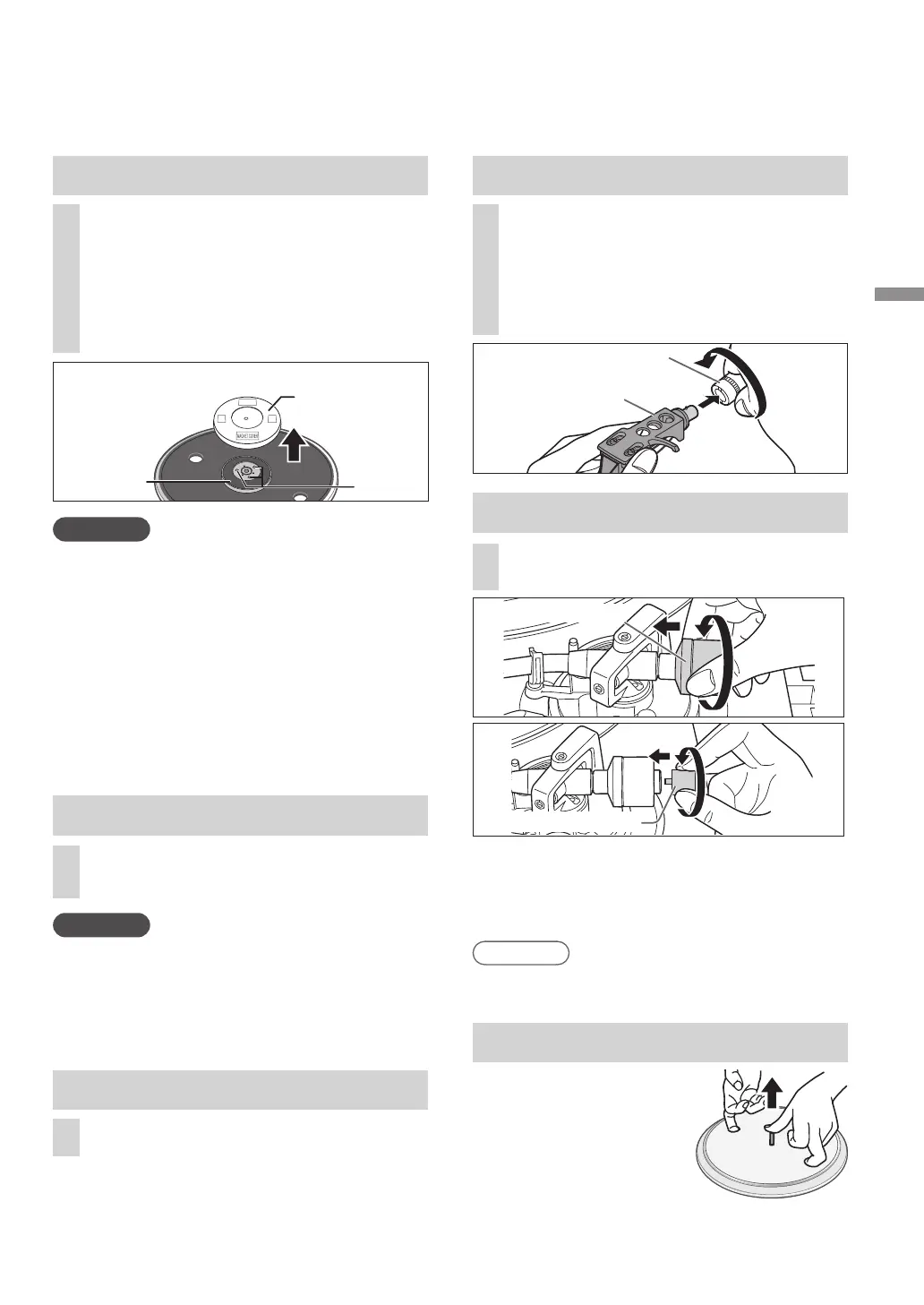

Pierwsze kroki
Polski
(209)
11
Jak pokazano na
rysunku po prawej
stronie, włożyć
palce w dwa otwory
na talerzu obrotowym,
przytrzymać wrzeciono
centralne i wyciągnąć talerz obrotowy.
1
Zdejmij pokrywę magnesu z talerza
obrotowego.
Wbudowany jest magnes, a jego pokrywa
znajduje się na tylnej stronie talerza
obrotowego.
Zdejmij pokrywę magnesu przed
zamontowaniem do jednostki głównej.
Tylna strona talerza obrotowego
Pokrywa magnesu
Magnes
Śruba
mocująca
Uwaga
Przechowywać wszelkie przedmioty wrażliwe
magnetyczne, takie jak karty magnetyczne i
zegarki, z dala od magnesu.
Chronić talerz obrotowy przed uderzeniem w
jednostkę główną lub upadkiem.
Chronić tylną stronę magnesu przed gromadzeniem
się kurzu lub pyłu.
Nie dotykać śrub mocujących (w trzech miejscach)
na talerzu obrotowym. Moc znamionowa nie może
być zagwarantowana, jeżeli nie są one na miejscu.
4
Przymocować oprawkę wkładki wraz z
umieszczoną w niej wkładką do główki
ramienia tonowego.
Utrzymując oprawkę w pozycji
poziomej dokręcić nakrętkę blokującą.
Należy uważać, aby nie dotknąć ostrza igły.
Aby usunąć talerz obrotowy
Mocowanie oprawki wkładki
Przed założeniem talerza obrotowego
2
Powoli ustawić talerz obrotowy na
wrzecionie centralnym.
Uwaga
Zachować ostrożność podczas obchodzenia się z
talerzem, ponieważ jest ciężki.
Uważać, aby nie przytrzasnąć palców.
Zetrzeć odciski palców lub kurz miękką szmatką.
Osadzanie talerza obrotowego
3
Ułożyć matę na talerzu obrotowym.
Osadzenie maty talerza
5
Przymocować ciężarek wyważający
do tylnej części ramienia tonowego.
Wnętrze ciężarka ramienia tonowego zostało
przesmarowane.
Uwaga
Zamocować dołączony ciężarek pomocniczy z tyłu
ramienia tonowego zgodnie z wagą wkładki.
Aby uzyskać informacje na temat zakresów
regulacji ciężaru wkładki, patrz „Zakres
dopuszczalnego ciężaru wkładki”. (
23)
Mocowanie przeciwwagi ramienia
Ciężarek wyważający
Ciężarek pomocniczy
Nakrętka blokująca
Oprawka wkładki
