3.

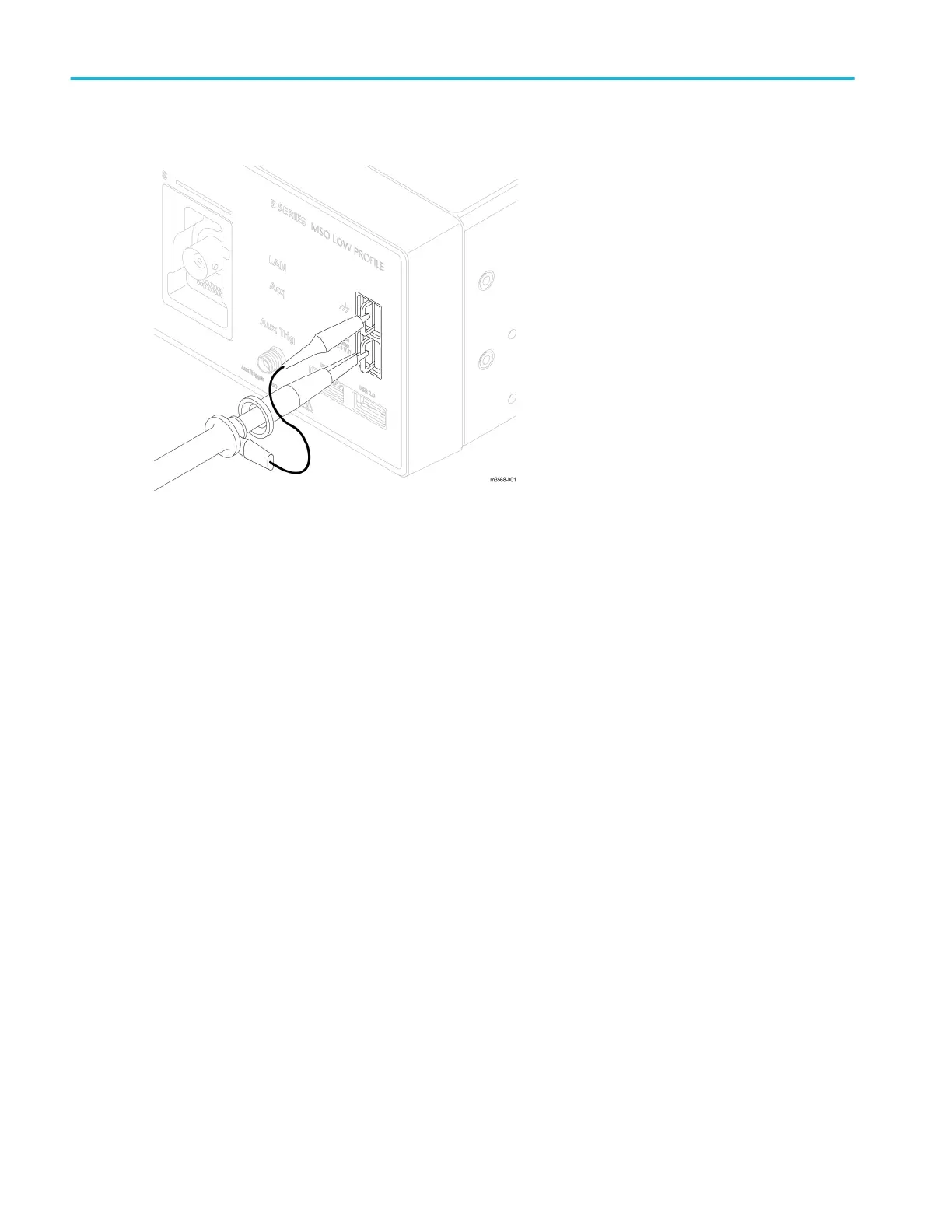

探头补偿连接器：
探头补偿连接提供了一个接地连接器和 1kHz 方形波源，可用于调节无源探头的高频率响应（探头补偿）。
示波器使用该信号自动补偿支持的探头。请参阅 补偿 TPP0500B 或 TPP1000 探头 第13 页。
您也可以使用接地连接器连接防静电手环，在搬运或探测 DUT 时，减少静电损坏 (ESD) 的机会。
4.
USB 主控端口：
USB 端口位于前面板右下角上。连接可保存或调出数据（如仪器固件更新、波形、设置和屏幕捕获）的
U 盘，或连接鼠标或键盘等外围设备。
5.
Aux Trig 触发输入连接器：
用于连接外部触发输入信号的 SMA 连接器。配合使用 AUX In 触发信号与边沿触发模式。
6.
采集状态 LED：
显示仪器触发/采集状态：
■
绿色 - 触发
■
黄色 - 启动未触发
■
红色 - 采集停止
7.
开机/待机按钮：
接通和断开仪器电源。电源按钮颜色指示仪器电源状态：
■
不亮 – 未提供交流电源
■
黄色 – 待机模式
■
蓝色 – 已通电
熟悉仪器
8 MSO58LP 安装和安全手册
