后面板连接

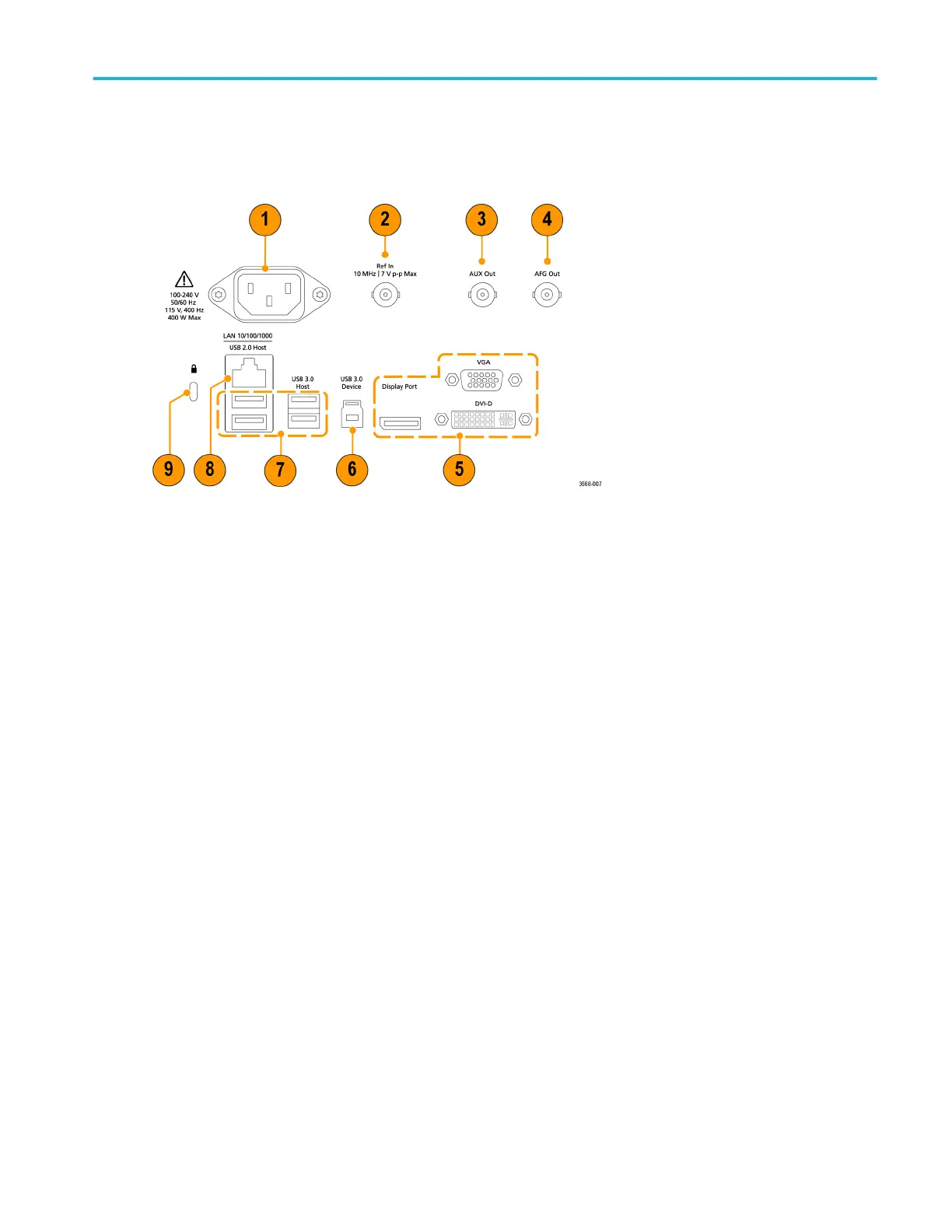

后面板连接可为示波器供电并提供网络、USB 设备、视频、参考信号和 AFG 输出的连接器。
1.
电源线连接器。只能使用本产品专用并经所在国家/地区认证的电源线。
2.
Ref In 用于将高精度 10MHz 参考信号连接到示波器，以提高测量准确度。
3.
AUX Out 可对触发事件生成跳变，输出 10 MHz 参考信号或从 AFG 输出同步信号。
4.
AFG Out 是任意函数发生器 (AFG) 的信号输出。
5.
视频输出（显示端口、VGA 和 DVI-D）用于连接外部监视器或投影仪来显示示波器屏幕。
6.
USB 设备端口用于连接到一台 PC，以使用 USBTMC 协议远程控制示波器。
7.
USB 主控端口用于连接 USB 内存设备、键盘或鼠标。
8.
LAN 连接器 (RJ-45) 将示波器连接到 10/100/1000 Base-T 局域网。
9.
安全锁连接器用于使用标准 PC/笔记本电脑锁电缆将示波器固定到工作台或其他位置。
图形用户界面
尽管专为编程控制设计，MSO58LP 的图形用户界面同样包括产品帮助主题。您可以通过以下方法访问图形界
面：将显示器和鼠标连接仪器或使用浏览器访问联网仪器。
将分辨率至少为 1,920 水平像素 × 1,080 垂直像素（高清）的显示器（标准或触摸屏）连接后面板上的视频输
出连接器。
要从浏览器访问，请在浏览器地址栏中输入仪器的 IP 地址，以打开仪器的浏览器欢迎页面。单击屏幕左侧的
仪器控制（仪器控制）(e*Scope
®
) 链接打开图形界面。
将鼠标（USB 线）或鼠标加密狗（供 USB 无线鼠标使用）连接任一 USB 端口。
有关理解和使用图形用户界面的详情，请参阅 5
系列
MSO
（
MSO54
、
MSO56
、
MSO58
）安装和安全手册
（泰克
部件编号 071-3514-xx；可以从 www.tek.com/product-support 下载。）
熟悉仪器
MSO58LP 安装和安全手册 9
