Tektronix MSO 5 Series User Manual

機器の詳細

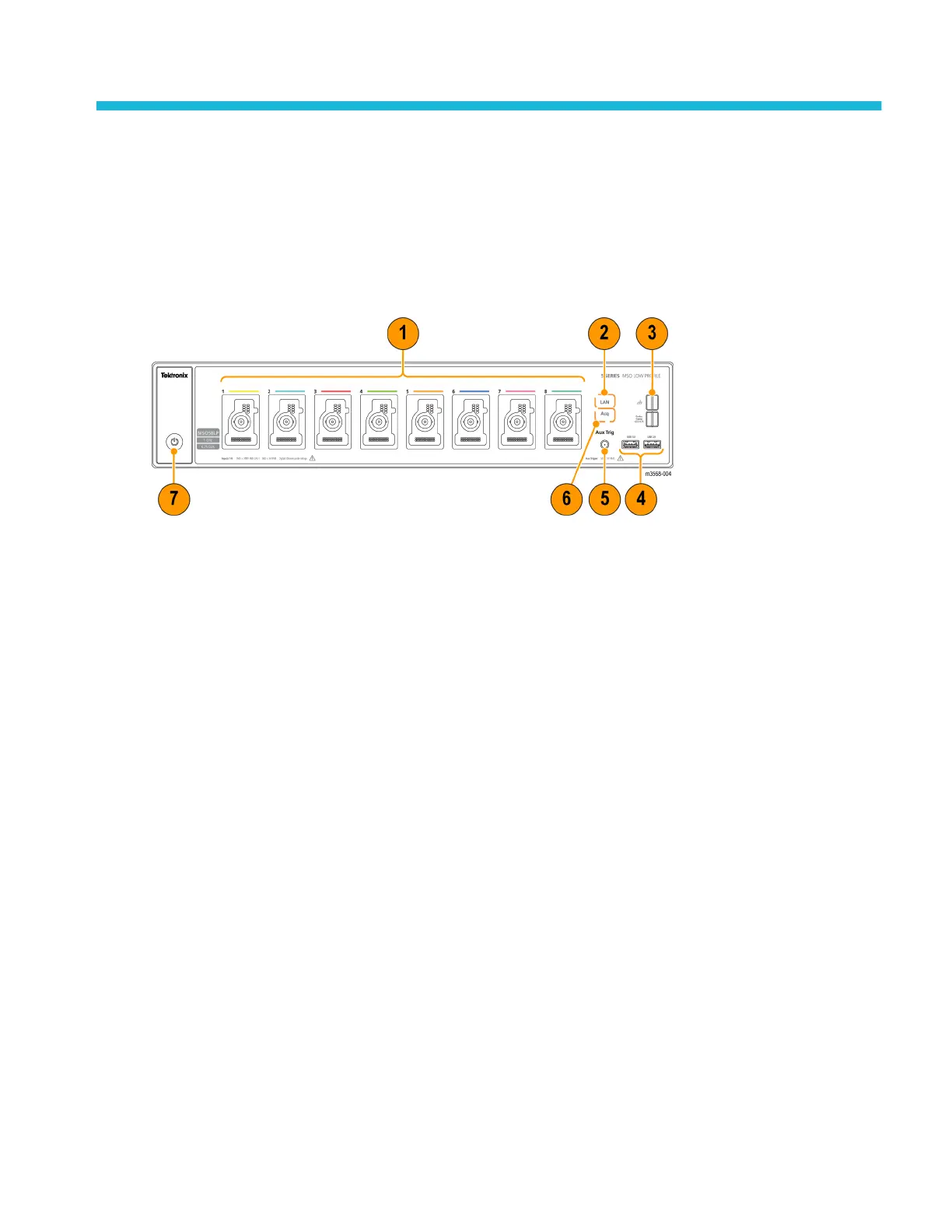

MSO58LP 型の前面パネルの接続部
前面パネルの接続部では、本機の電源オン／オフ、プローブまたはケーブルを使用して信号を接続、外部トリガ
の入力信号を接続、USB デバイスの装着、プローブ補正信号のアクセスを行います。
1.
FlexChannel
®
プローブ・コネクタ：
FlexChannel
®
コネクタは、TekVPI+測定プローブ、TekVPI 測定プローブ、BNC 受動プローブ、TLP058 型
FlexChannel
®
ロジック・プローブ、BNC ケーブルのすべてに対応しています。プローブの接続は簡単で、プロー
ブをカチッと音がするまでしっかりとコネクタに押し込むだけです。「
プローブの接続 (5 ページ)」を参照してくだ
さい。
2.
LAN ステータス LED：
ネットワーク接続とアクティビティ・ステータスを示します：
■
オフ－本機に電力が供給されていない
■
緑－ネットワーク接続良好
■
赤－ネットワーク接続不良または未接続
MSO58LP 型の設置と安全性に関するマニュアル 7
