Tektronix MSO 5 Series

熟悉仪器

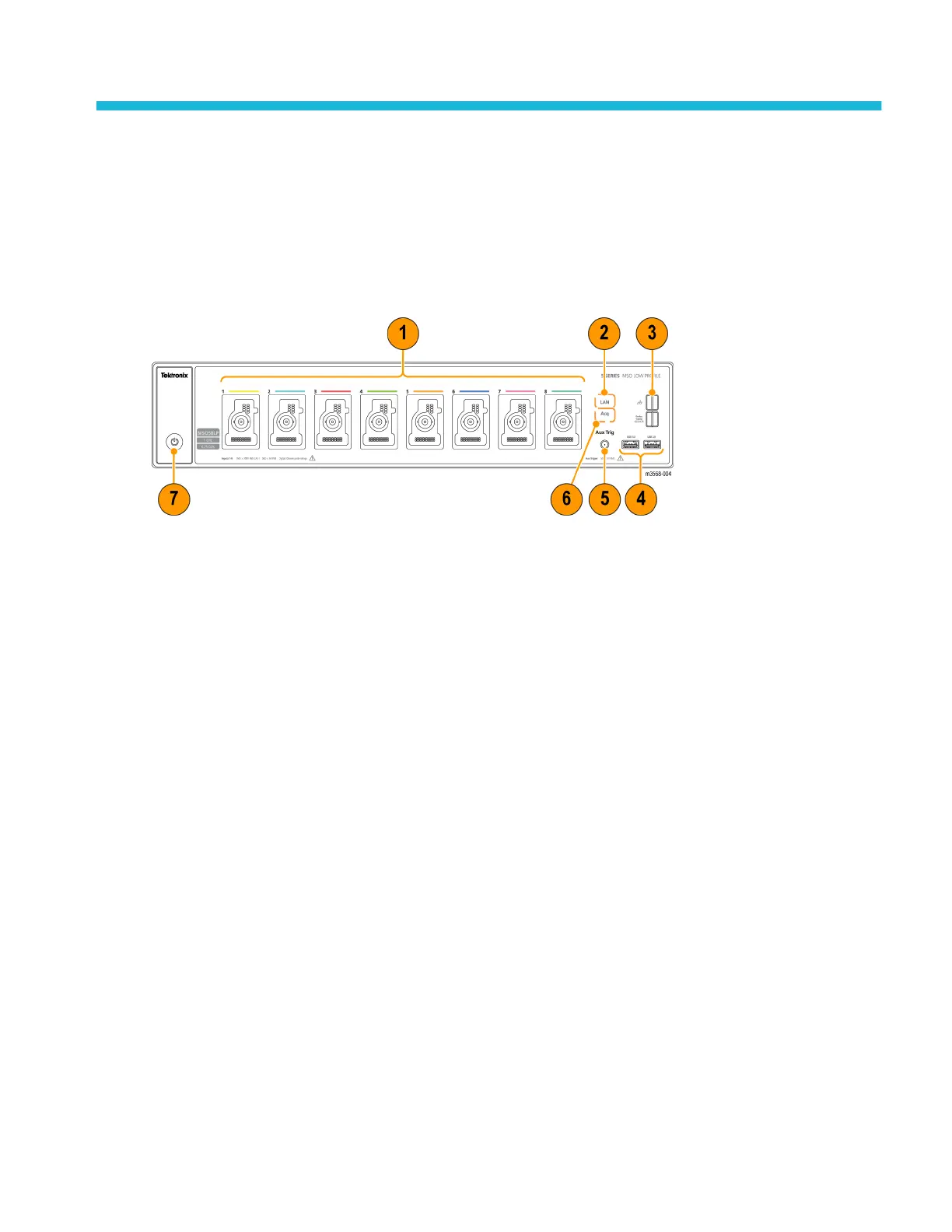

MSO58LP 前面板连接端口
前面板连接端口包括接通或断开仪器电源、向探头或电缆传送信号、连接外部触发输出信号、插入 USB 设备
和访问探头补偿信号的端口。
1.
FlexChannel
®
探头连接器：
FlexChannel
®
连接器支持所有 TekVPI+ 和 TekVPI 测量探头、BNC 无源探头、TLP058 FlexChannel
®
逻辑探头和
BNC 电缆。连接大多数探头时，只需将其推入连接器直到完全到位并听到“咔”的声音。请参阅
连接探
头 第 5 页
2.
LAN 状态 LED：
显示网络连接和活动状态：
■
不亮 - 仪器未通电
■
绿色 - 网络连接正常
■
红色 - 网络连接出现故障或未连接
MSO58LP 安装和安全手册 7
