7.

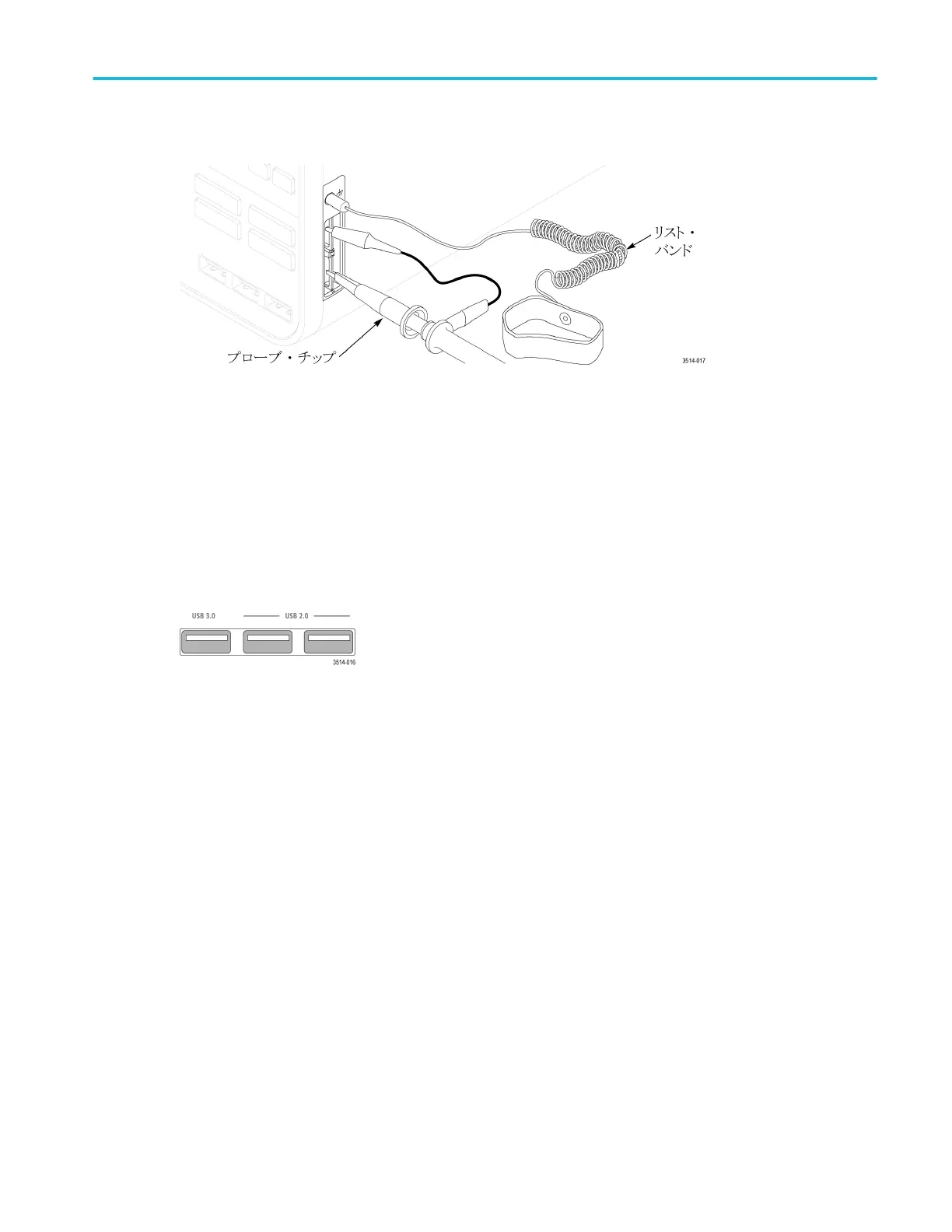

グランド・コネクタとプローブ補正コネクタ：
■
グランド・コネクタとプローブ補正コネクタは、本機の右下、前面パネル付近にあります。グランド・コネク
タ（ケース内の小さな穴）は、（レジスタを通じて）電気的に接地された接続ポイントで、DUT の取り扱い時
または精査時に静電気損傷(ESD)を防ぐための静電気防止リスト・ストラップをこの接続ポイントに取り付
けます。
■
プローブ補正用接続部には、グランド・コネクタ（上側のタブ）と 1kHz の方形波ソース（下側のタブ）があ
り、受動プローブの高周波数応答の調整（プローブ補正）に使用します。オシロスコープはこの信号を利
用して、サポートされているプローブ（本製品に同梱されているプローブを含む）の自動補正を行います。
「TPP0500B
型プローブまたは
TPP1000
型プローブの補正
(33 ページ)」を参照してください。
8.
USB ホスト・ポート（USB 3.0 と 2.0）：
■
USB ポートは前面パネルの右下と後部パネルにあります。データ（機器のソフトウェア更新、波形、設
定、スクリーン・キャプチャなど）の保存やリコールが可能な USB フラッシュ・ドライブを接続するか、また
はマウスやキーボードなどの周辺機器を接続してください。
機器の詳細
MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル 13
