10.
Channel（チャンネル）バッジと Waveform（波形）バッジ（演算、リファレンス、バス）には、アクティブなチャンネ
ルと波形の設定内容とステータス（既選択、未選択、無効）が表示されます。バッジをダブルタップすると、そ
のコンフィグレーション・メニューが開きます。
バッジ
(20 ページ) を参照してください。
コンフィグレーション・メ
ニュー
(26 ページ) を参照してください。
波形バッジ領域をはみ出す数の Channel（チャンネル）バッジまたは Waveform（波形）バッジを追加した場合に
は、波形バッジ領域の両端にあるスクロール・ボタンを使えば全バッジをスクロールできます。
11.
この波形ハンドルにはチャンネルまたはソース波形が表示されます（チャンネルは C1～C8、演算波形は Mx、
リファレンス波形は Rx、バス波形は Bx）。この波形ハンドルは波形の 0 電圧レベルにあります。現在選択さ
れている波形ハンドルは着色され、選択されていない波形ハンドルは線のみが表示されます。
波形ハンドルをダブルタップするとその波形のコンフィグレーション・メニューが開きます。

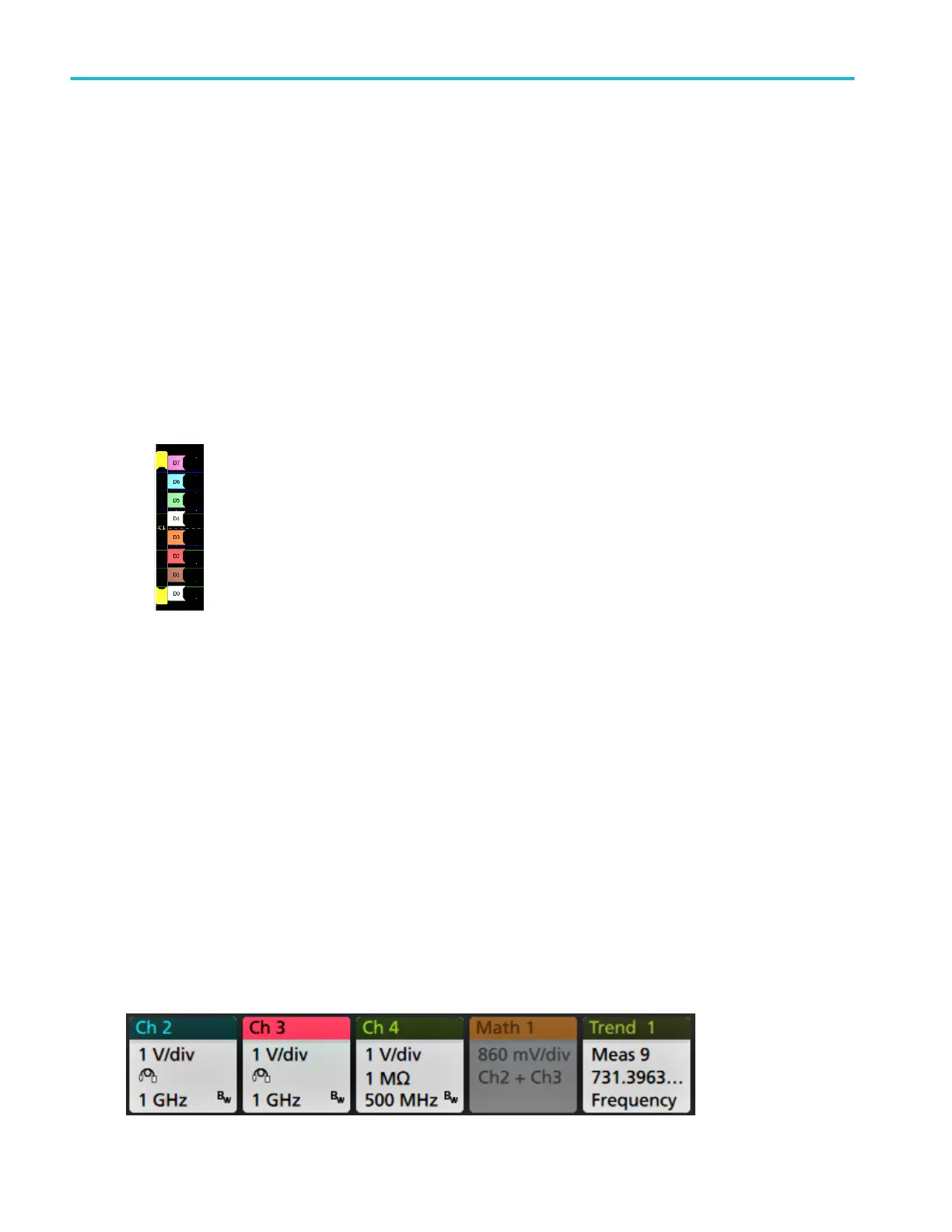

デジタル・チャンネルの場合、波形ハンドルにはチャンネル番号と D0～D7 の個別のデジタル信号ハンドルが
表示されます。これらの色は、レジスタで使用されるカラー・コードと同じです。D0 インジケータは白、D1 イン
ジケータは茶、D2 インジケータは赤という具合に表示されます。
デジタル波形ハンドルをダブルクリックすると、デジタル・チャンネルのコンフィグレーション・メニューが開きま
す。
デジタル信号ハンドルを別のハンドルにドラッグすると、波形上でこれらの 2 つの信号が入れ替わります。
バッジ
バッジとは、波形、測定、機器の設定やリードアウトを示す四角形のアイコンです。バッジを使うとコンフィグレーシ
ョン・メニューにもすばやくアクセスできます。バッジのタイプには、Channel（チャンネル）、Waveform（波形）、
Measurement（測定）、Search（検索）、System（システム）があります。
チャンネル・バッジおよび波形バッジ
Channel（チャンネル）バッジと Waveform（波形）バッジは、スクリーン左下の設定バーにあります。これらのバッジ
には、表示されている各チャンネルまたは波形の設定が表示されます。各波形（チャンネル、演算、リファレンス、
バス、トレンド）には固有のラベルがあります。バッジをダブルタップすると、そのコンフィグレーション・メニューが
開きます。
機器の詳細
20 MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル
