コンフィグレーション・メニューの Help（ヘルプ）の内容を開くには、このメニューの右上隅にあるクエスチョン・マー
クのヘルプ・アイコンをタップします。

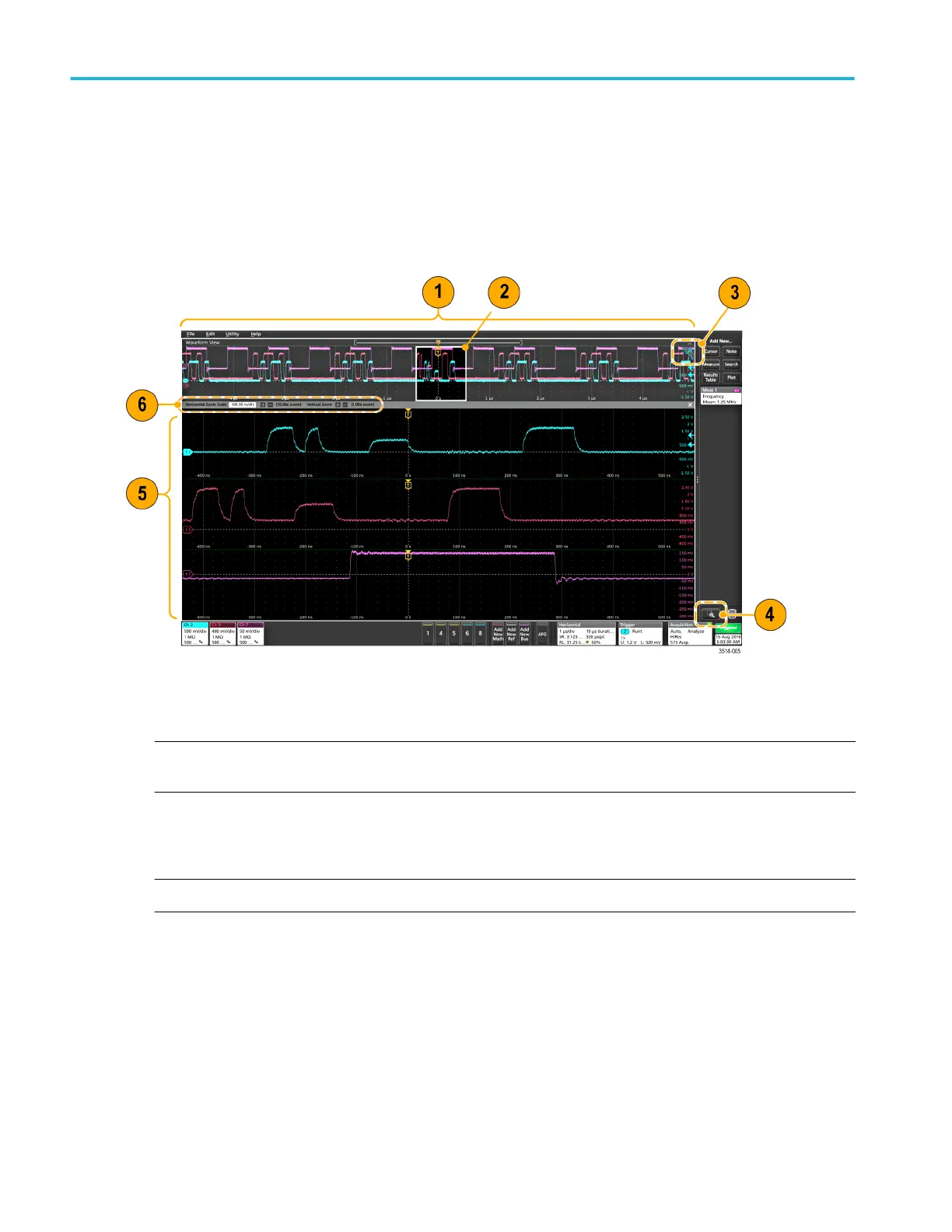

Zoom ユーザ・インタフェース要素
Zoom ツールを使用して波形を拡大し、信号の細部を表示します。
1.
Zoom Overview（ズーム概観）には波形記録全体が表示されます。Zoom Overview（ズーム概観）領域の Overlay
（オーバーレイ）モードにはすべての波形が表示されます。
注：
Zoom Overview
（ズーム概観）の波形上でつまむジェスチャや拡大のジェスチャをすると、水平時間ベース
設定を変更できます。
2.
Zoom Box（ズーム・ボックス）には、Zoom View（ズーム・ビュー）に表示する Zoom Overview（ズーム概観）の領
域が表示されます。ボックスにタッチしてドラッグすればその領域をビューに移動できます。ズーム Pan（パン）
ノブを使って Zoom Box（ズーム・ボックス）を左右に移動することもできます。
注：
Zoom Box
（ズーム・ボックス）の移動や位置変更を実行しても、水平時間ベース設定は変わりません。
3.
波形ビューの右上隅にあるズーム・アイコンで、ズーム・モードのオンとオフを切り替えることができます。
4.
Draw-a-Box（枠描写）ボタンを使うと、ズームを実行する Waveform（波形）または Zoom Overview（ズーム概観）
の対象領域の周りに簡単に枠を描くことができます。枠を描くとすぐにオシロスコープがズーム・モードになり
ます。このボダンは結果バーの下部にあります。このボダンをタップし、タッチしたまま波形上にドラッグして対
象領域上に枠を描きます。
Draw-a-Box（枠描写）ボタンを有効なままにしておくには、Draw-a-Box（枠描写）ボタンをダブルタップします。
Draw-a-Box（枠描写）機能を有効なままにしておけば、Waveform Slice（波形スライス）ウィンドウまたは Zoom
Overview（ズーム概観）ウィンドウのいずれかで新しい枠を描くと、Zoom（ズーム）ディスプレイが更新されま
す。
機器の詳細
28 MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル
