4.

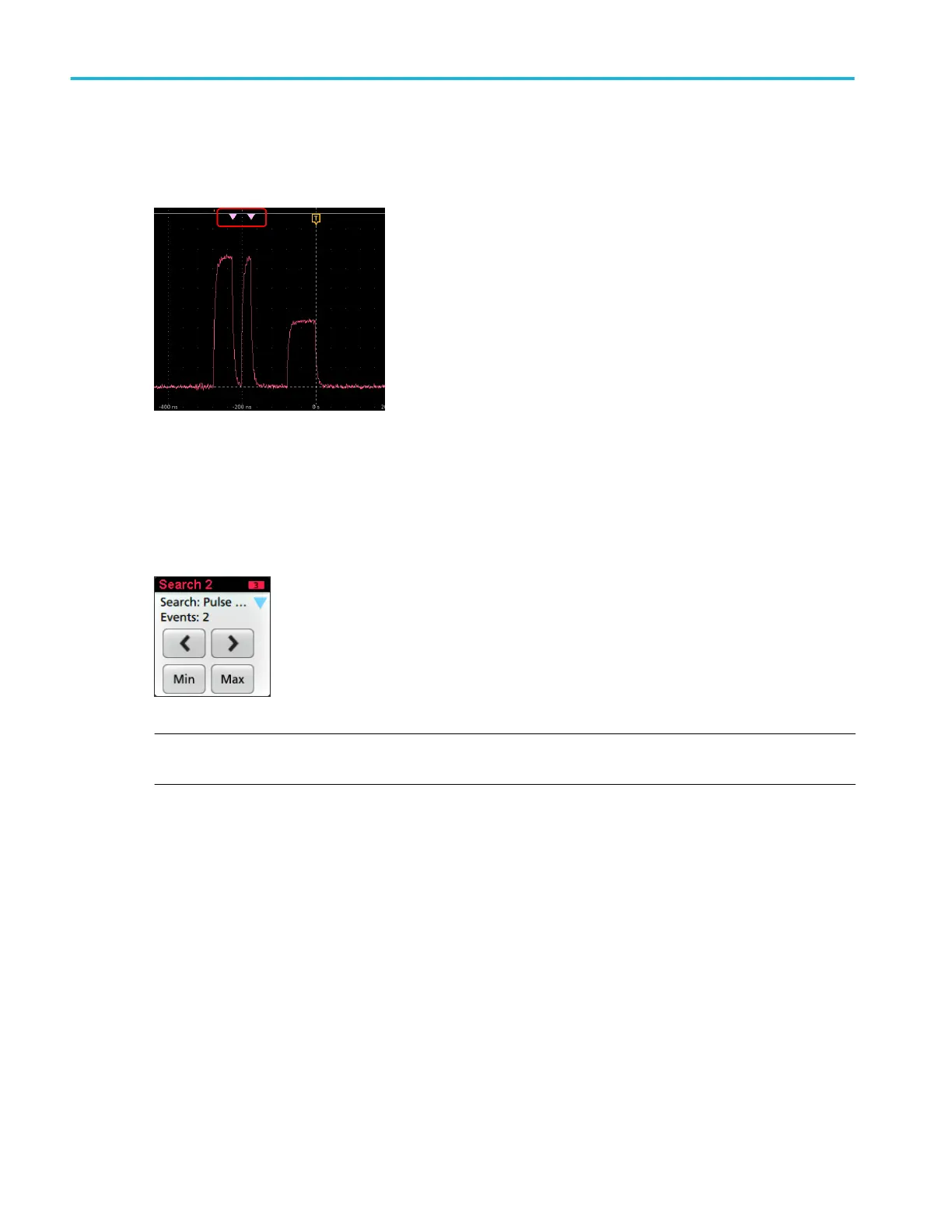

検索された波形には、検索条件が反映されるとすぐに 1 つまたは複数の三角形のマークが付きます。検索で
は毎回、マーカーの色が異なります。画像例では、70ns 未満の正のパルス幅を検索するために設定した検
索条件が示されています。
5.
波形上のマークを非表示にするには Search（検索）バッジをダブルタップし、Display（ディスプレイ）をタップし
て Off（オフ）にします。
6.
波形をディスプレイの中心マークに移動させるには、前面パネルの Run/Stop（実行／停止）ボタンを押してア
クイジションを停止し、Search（検索）バッジをシングルアップしてナビゲーション・ボタンの>または<をタップし
ます。
注：
ナビゲーション・ボタンを使用できるのは、オシロスコープのアクイジション・モードが
Stop
（停止）に設定さ
れている時に限られます。
これによりズーム・モードが開き、波形の「戻る」または「進む」のイベント・マークに波形が移動します。
7.
検索に使用できる場合、Min（最小）ボタンまたは Max（最大）ボタンをタップすると、波形レコードの検索イベン
トの最小値または最大値がディスプレイの中央に来るように波形を配置できます。
8.
本機を通常の Acquisition（アクイジション）モードに戻すには、波形ビューの右上にあるズーム・アイコンをタッ
プして Zoom（ズーム）モードをオフにし、前面パネルの Run/Stop（実行／停止）ボタンを押して Run（実行）モー
ドに設定します。
基本操作
50 MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル
