5.

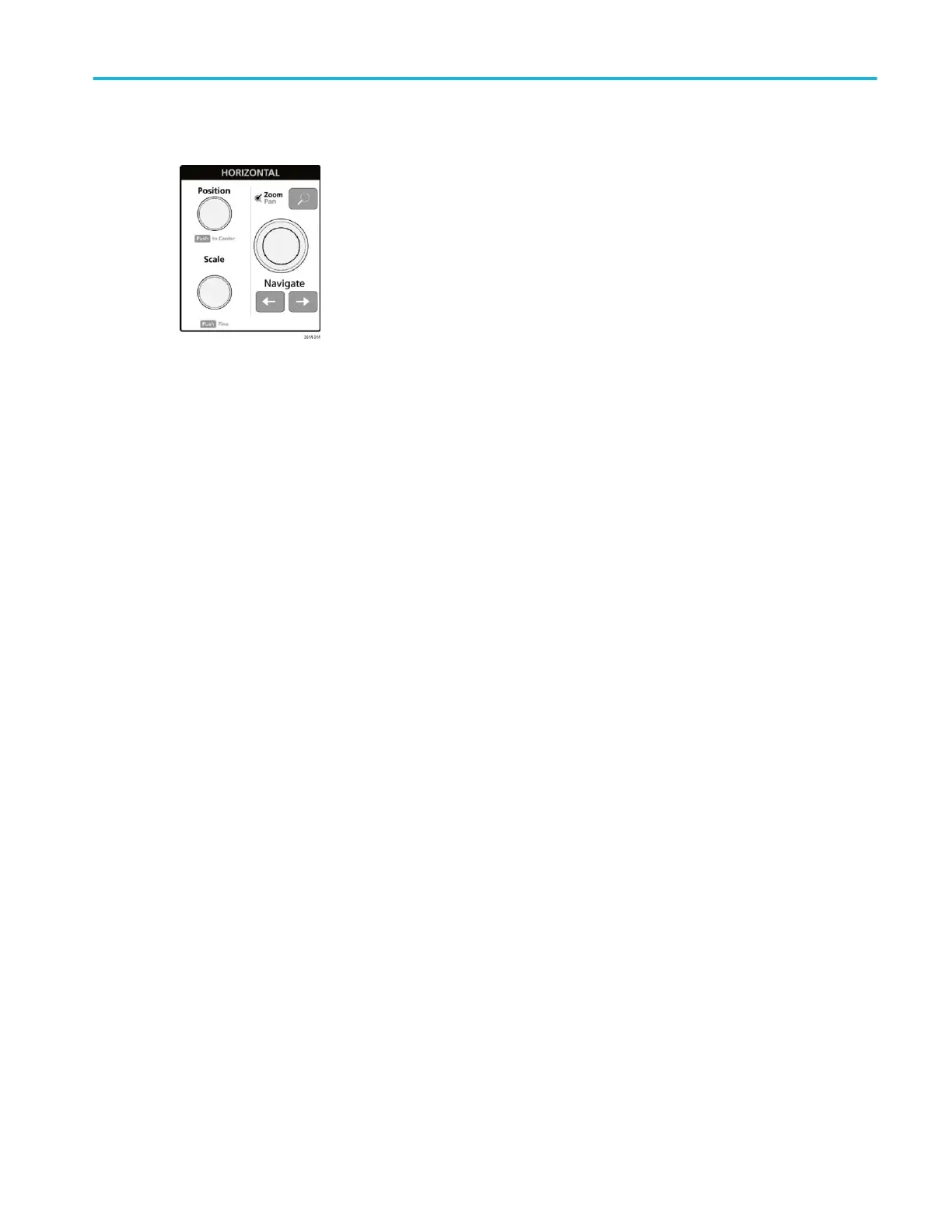

Horizontal（水平）控件：
■
Position（位置）可将波形和刻度从屏幕一侧移动到另一侧（将更改波形记录中的触发点位置）。按下
旋钮可将触发事件居中于波形视图中的中心刻度上。
■
Scale（标度）可设置每个主要水平刻度格的时间以及示波器的采样率参数。标度适用于所有波形。
按下旋钮可启用 Fine（微调）模式，用于进行细微更改。再次按下旋钮将退出 Fine（微调）模式。
■
Zoom（缩放）可打开缩放模式。再次按下 Zoom（缩放）可退出缩放模式。请参阅
缩放用户界面元
素
第26 页。
■
Zoom（缩放）旋钮（中心旋钮）可增加或减小 Zoom Waveform Overview（缩放波形概述）中的缩放框
区域，从而控制主缩放视图中显示的波形缩放比例。
■
Pan（平移）旋钮（外环旋钮）可在 Zoom Waveform Overview（缩放波形概述）中左右移动缩放框，
从而控制主缩放视图中显示的波形部分。
■
Navigate（导航）（向左和向右箭头）可将示波器置于缩放模式并将波形记录中上一或下一搜索点置
于波形视图的中心刻度。只有在结果栏中存在 Search（搜索）标记时，Navigate（导航）功能才能工
作。请参阅
标记
第19 页。
前面板 Navigate（导航）按钮还可用作测量标记中的 Previous（上一个）和 Next（下一个）按钮。
熟悉仪器
MSO54、MSO56、MSO58 安装和安全手册 11
