Televes 7287 - Descripción de Conectores

Manual de instrucciones “DTR-7287 ”
25
ESPAÑOL
Manual de instrucciones “DTR-7287 ”
PIN TV VCR
1 Salida audio (D) Salida audio (D)
2 N/C Entrada audio (D)
3 Salida audio (I) Salida audio (I)
4 Masa audio Masa audio
5 Masa azul Masa azul
6 N/C Entrada audio (I)
7 Salida azul Entrada azul
8 Tens. conmutac. Tens. conmutac.
9 Masa verde Masa verde
10 N/C N/C
11 Salida verde Entrada verde
12 N/C N/C
13 Masa rojo Masa rojo
14 Masa “Fast Blanking” Masa “Fast Blanking”
15 Salida rojo Entrada rojo
16 Salida “Fast Blanking” Entrada “Fast Blanking”
17 Masa video Masa video
18 Masa video Masa video
19 Salida video Salida video
20 N/C Entrada video
21 Masa Masa
PIN Descripción
1N/C
2 RXD (Entrada de datos)
3 TXD (Salida de datos)
4N/C
5 Masa
6N/C
7N/C
8N/C
9N/C
20
18
16
14
12
10
8
6
4
2
1
3
5
7
9
11
13
15
17
19
21
1 3 5
2 4
6 8
7 9

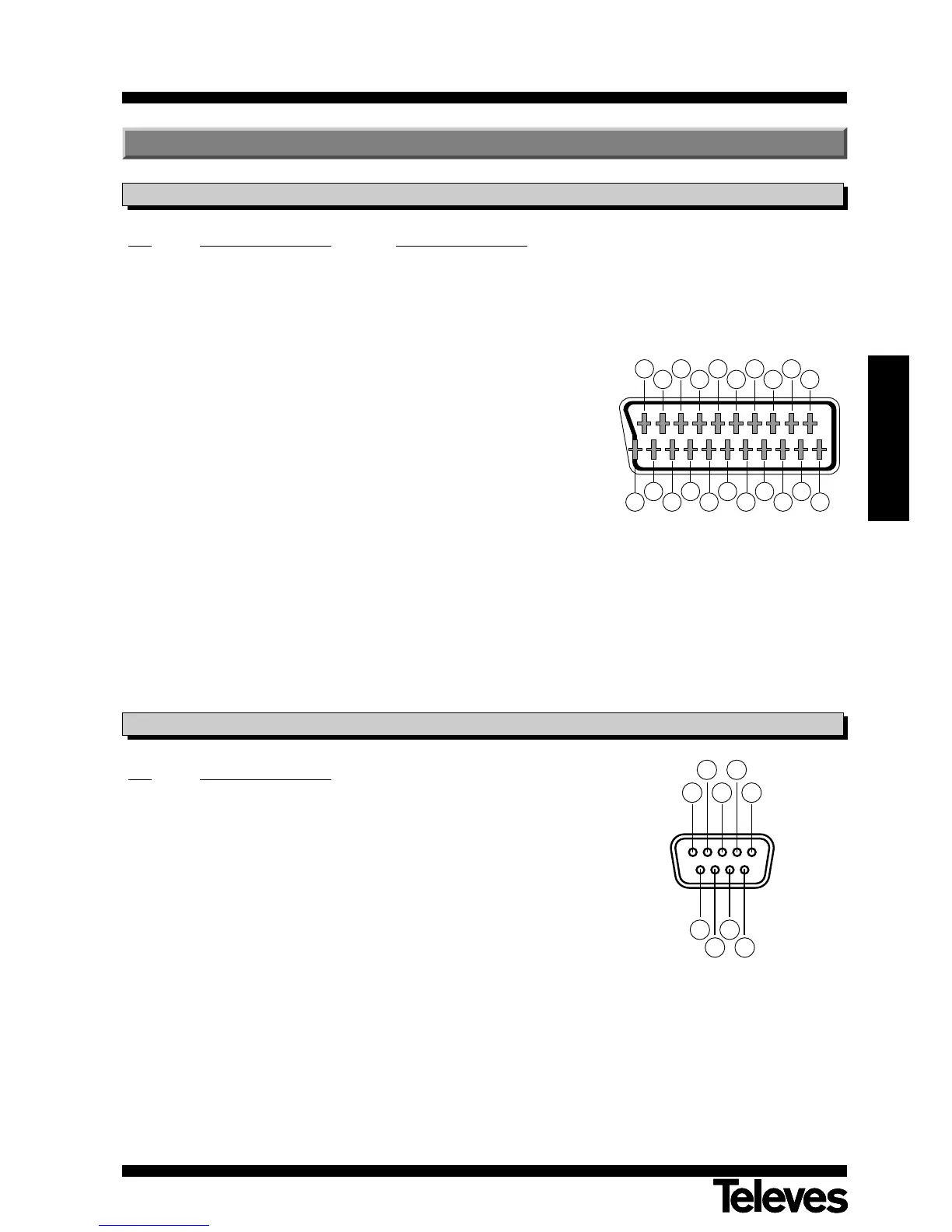

Descripción de conectores
Euroconectores (SCART)
RS 232
