4. Inbetriebnahme
15

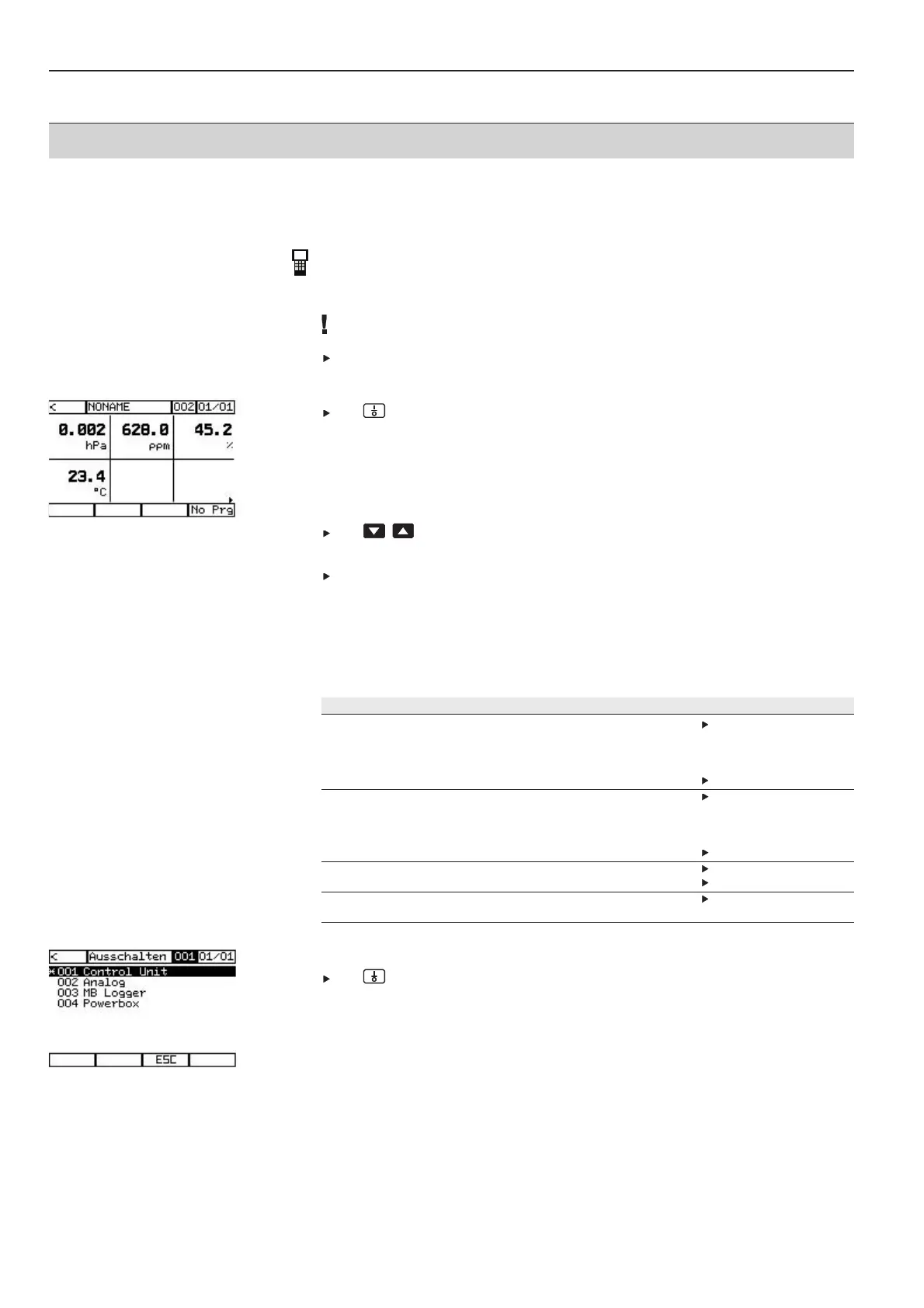

4.6 Systemprüfung Control Unit und Logger
4.6.1 Fühler anschließen
Fühler werden von der Control-Unit und dem Logger nur erkannt, wenn sie bereits vor
dem Einschalten angeschlossen worden sind!
Fühler in eine der vier vorhandenen Buchsen des Loggers stecken.
4.6.2 Einschalten Control Unit
Mit Control Unit einschalten.
-
nach einer kurzen Initialisierungsphase schaltet das Messmenü der Control Unit auto-
matisch auf die Messansicht im Logger.
Die Messwerte der angeschlossenen Fühler werden in der Reihenfolge der
Fühlereingangsbelegung dargestellt.
Bei mehr als sechs Messwerten:
Mit zwischen den Anzeigen hin- und herblättern.
-
Die aktuelle Displayseite wird in der rechten oberen Displayzeile angezeigt.
Das letzte Gerät (Logger) mit Abschluss-Stecker versehen.
Nach dem Einschalten der Control Unit muss folgendes gegeben sein:
1
Status LED am Logger leuchtet grün.
2
Display der Control Unit leuchtet auf.
3
Messwerte der am Logger angeschlossenen Fühler werden angezeigt.
Fehlerbehebung
Fehler Ursache Behebung
LED am Logger leuchtet nicht. keine Spannung am Logger. Prüfen ob die Geräte richtig
miteinander verbunden sind:
· Datenbuskabel/ Stromkabel
· Kontaktleisten
Akku-Pack ist leer. Akku laden.
Control Unit lässt sich nicht einschalten. Keine Spannung an Control Unit. Prüfen ob die Geräte sauber
miteinander verbunden sind:
· Datenbuskabel/ Stromkabel
· Kontaktleisten
Akku-Pack ist leer. Akku laden.
Fühler werden nicht erkannt. Fühler sind nicht richtig angechlossen. Fühler richtig anschließen.
Fühler sind defekt. Fühler auswechseln.
Logger wird nicht erkannt. keine Datenbusverbindung Busverbindung überprüfen.
(Abschluss- Stecker!)
4.6.3 Ausschalten Control Unit und Logger
Mit Control Unit ausschalten.
