3. Produktbeschreibung
7
3.1 Logger
3.1.1 Spannungsversorgung
Die Spannungsversorgung des Loggers erfolgt wahlweise über:
·
Netzteil (0554 1084)
·
Testo Akku-Pack NiMH (0515 0097)
·
Handelsübliche Batterien oder Akkus ( Typ AA)

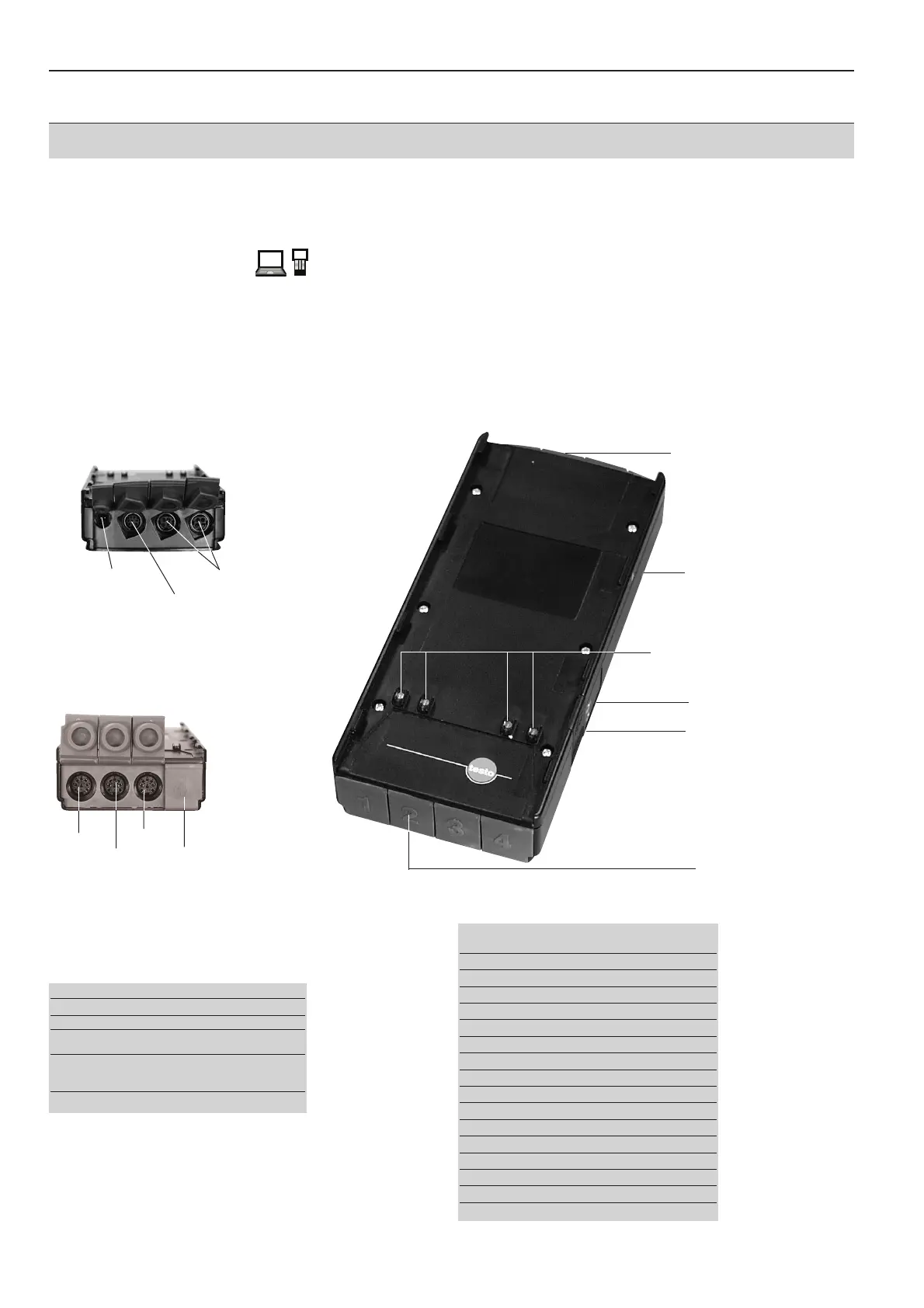

3.1.2 Bedienelemente und Fühleranschlüsse
Der Logger verfügt über vier frei belegbare Fühlereingänge. Folgende Fühler können am
Logger betrieben werden:
Anschlüsse 1
Anschlüsse 2
Status-LED
Markierungen zum
Aufschnappen weiterer
Boxen
Kontakte für Testo-Datenbus
Gehäuse-Entriegelung
Fühler 1
Anschlüsse 1 : Fühler
Fühler 3
Fühler 2
Fühler 4
Bus
Trigger +: rot
Trigger -: farblos
Alarm 1: gelb
Alarm 2: grün
Anschlüsse 2 : Bus/ Versorgung
Spannungsversorgung
Netzteil
Alle Thermoelement Temperaturfühler
(Typ K, J, S,T, auch mit EEPROM)
Temperaturfühler (NTC)
Drucksonden
Flügelrad-Sonden
Feuchtefühler mit integrierten Abgleichtasten
Feuchtefühler ohne integrierte Abgleichtasten
Thermische Sonden
CO2-Sonde
CO2-Umgebungs-Sonde
CO-Umgebungs-Sonde
Gas-Lecksuch-Sonde
Kombi-Sonde für %rF, °C, m/s
Schalenanemometer
Pt 100 – Fühler
U / I – Sonde
Drehzahlsonde
WBGT Sonde
LED-Statusanzeige
gelb blinkend Akku fast leer
gelb leuchtend Akku wird geladen
grün blinkend Spannungsversorgung über
Akku
grün leuchtend externe
Spannungsversorgung über
Netzteil oder Bus
rot leuchtend Fehlermeldung
