INSPECCIÓN Y MANTENIMIENTO 73
10
ENOW00086-0
z No instale la hélice sin el soporte de
tracción, o podría dañar el cubo de la
hélice.
z No reutilice el pasador hendido.
z Tras instalar el pasador hendido,
sepárelo para evitar que se caiga, lo que
podría provocar que la hélice se saliera
durante su funcionamiento.
Una hélice desgastada o doblada reducirá
el rendimiento del motor y puede causar
problemas en el mismo.

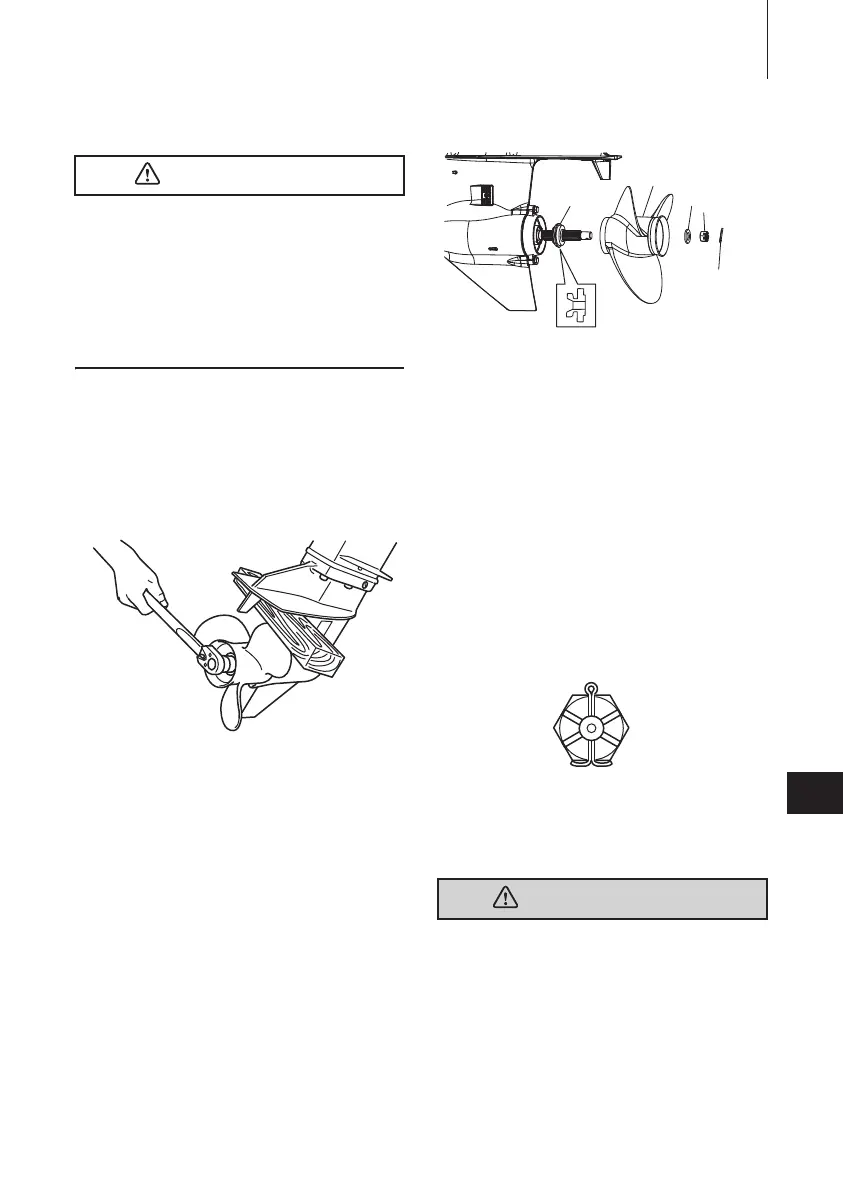

1. Coloque una pieza de madera entre la
aspa de la hélice y la placa
anticavitación para sujetar la hélice.
2. Extraiga el pasador hendido, y la
tuerca y arandela de la hélice.
3. Extraiga la hélice y el soporte de
tracción.
4. Aplique grasa resistente al agua al eje
de la hélice antes de instalar una hélice
nueva.
5. Instale el soporte de tracción, la hélice,
el retén, la arandela y la tuerca de la
hélice en el eje.
1. Hélice
2. Cubo de empuje
3. Arandela
4. Tuerca de la hélice
5. Pasador hendido
6. Apriete la tuerca de la hélice al par
especificado y alinee una de las
ranuras con el orificio del eje de la
hélice.
Par de apriete de la tuerca de la hélice:
25 Nm
(18 ft
-lb, 2.5kgf-m)
7. Instale un nuevo pasador hendido en
el agujero de la tuerca y dóblelo.
ENOM00087-A
Cambio de las bujías
ENOW00087-0
z No reutilice una bujía con el aislante
dañado, o podrían salir chispas por la
grieta, con el consiguiente peligro de
descarga eléctrica, explosión y/o
incendio.
z No toque las bujías inmediatamente
después de parar el motor, ya que
podrían estar calientes y provocar
PRECAUCIÓN
ENOF00084-B
ADVERTENCIA
1
2
3
5
4
ENOF01432-0
ENOF00084-D
