Toro TimeMaster 20200 - Ajuste del Cable de la Transmisión Autopropulsada; Cómo Cambiar la Batería

G020856
1

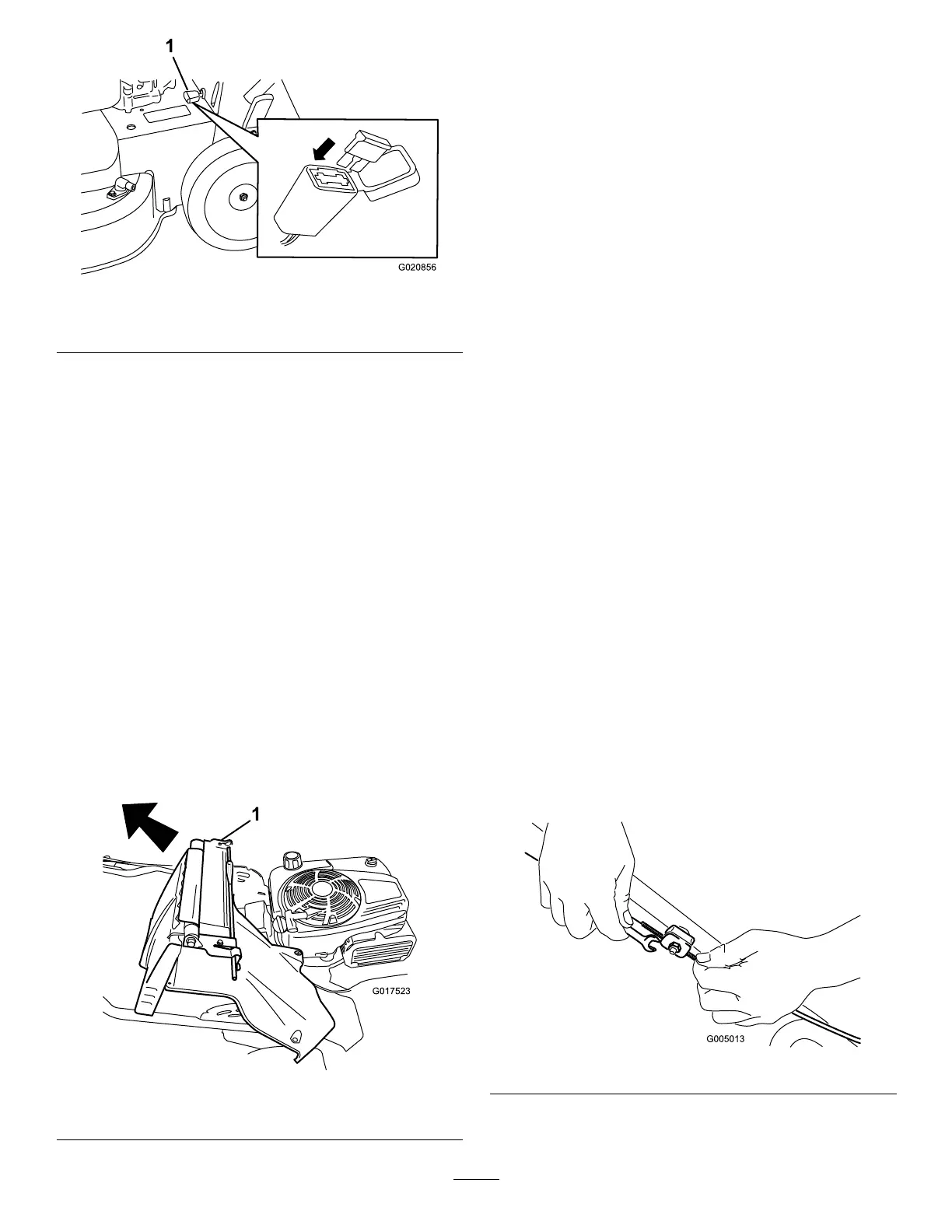

Figura34
1.Portafusibles
2.Cierrelatapadelportafusibles,yasegúresedequeestá
cerradadeformahermética.
Cómocambiarlabatería
Modelodearranqueeléctricosolamente
Cómoretirarlabateríaantigua
1.PóngaseencontactoconunServicioTécnico
Autorizadoparaobtenerunabateríaderepuesto.
2.Retirelacubiertadelacorrea;consulteelpaso1de
Mantenimientodelsistemadetransmisióndelas
cuchillas(página20).
3.Retireeltapóndedescarga.
4.Muevaelmanillaralaposicióndeoperación.
5.Retirelos4pernospequeñosquesujetaneldeector
traseroylapalancadebloqueodelmanillar.
6.Dobleelmanillartotalmentehaciaadelante.
7.Retireeldeectortraseroyelconjuntodelapalancade
bloqueo(Figura36).
G017523
1
Figura35
1.Deectortraseroypalancadebloqueo
8.Retirelatapadelabatería.
9.Desconecteloscablesdelabatería.
10.Retirelabateríayrecíclela.
Nota:Reciclelabateríadeacuerdoconlanormativa
estatalylocal.
Instalacióndelabateríanueva
1.Limpielazonadelabateríaenlacarcasadelamáquina.
2.Coloquelabateríaensusitioenlacarcasadela
máquina.
3.Conecteloscablesalabateríanueva.
Nota:Asegúresedeconectarelcablenegro(negativo)
albornenegativo(-)yelcablerojo(positivo)alborne
positivo(+).
4.Coloquelatapadelabatería.
Nota:Asegúresedequelatapaencajacorrectamente
sobreelarnésdecableado.
5.Instaleeldeectortraseroylapalancadebloqueodel
manillarenlamáquina.
6.Coloqueelmanillarenposiciónvertical.
7.Sujetelacubiertaconlos4pernospe-
queñosqueretiróenelpaso5de
Cómoretirarlabateríaantigua(página20).
8.Instaleeltapóndedescargatrasera.
9.Pongaelmanillarensuposicióndeuso.
Ajustedelcabledela
transmisiónautopropulsada
Cadavezqueinstaleunnuevocabledelatransmisión
autopropulsadaosilatransmisiónautopropulsadaestámal
ajustada,ajusteelcabledelatransmisiónautopropulsada.
1.Aojelatuercadelsoportedelcable(Figura36).
Figura36
2.Tirehaciaabajodelacubiertadelcable(haciala
máquina)hastaeliminarlaholguradelcable(Figura37).
20
